وحدة المدخلات والمخرجات
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A03B-0801-C112 |

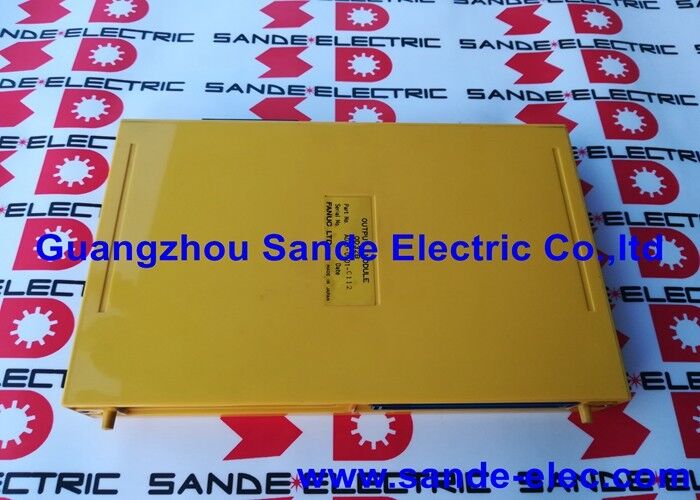

A03B-0801-C112 هي وحدة الإخراج الرقمي نموذج OD32B للجهاز الخلفي PLC المستخدمة في أنظمة CNC من FANUC سلسلة 10 و 11 و 15.يوفر 32 قناة منفذ DC مستقلة كل قادرة على تشغيل صمامات الكهربائية، الملفات الإرسالية ، مصابيح المؤشرات ، وغيرها من محركات التيار المباشر 24 48 فولت إلى 0.25A لكل نقطة.
في بنية نظام A03B-0801 I/O ، يتم توصيل وحدة الإخراج OD32B مباشرة إلى وحدة PLC I/O الأساسية جنبا إلى جنب مع وحدات المدخلات ووحدات التناظرية ووحدات وظيفة I/O الأخرى.32 مخرجات الوحدة تتصل برنامج PMC (المحكم الآلي القابل للبرمجة)عندما يطلب جهاز PMC من قناة الخروج أن تشغل، فإن ترانزستور الخروج المقابلة ينشط ويقود حمولة المجال.

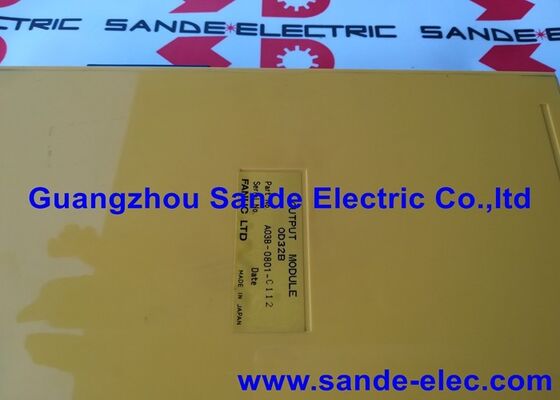

تسمية OD32B هي معرف الوحدة داخل عائلة وحدات الإخراج من سلسلة A03B-0801. تغطي المتغيرات المجاورة أعداد الإخراج المختلفة وتصنيفات الجهد ′′ 32 نقطة OD32B ، 24 ′′ 48V DC ، 0تحدد مواصفات.25A / نقطة موقعها في العائلة. يتم تجميع الـ PCB الداخلية A16B-1310-0090 داخل غطاء وحدة OD32B بشكل دائم وليست متوفرة كعنصر منفصل في المخزون..
| المعلم | القيمة |
|---|---|
| رقم الجزء | A03B-0801-C112 |
| النموذج | OD32B |
| النقاط الخارجة | 32 |
| الجهد الخارجي | 24 48 فولت DC |
| تيار الخروج | 0.25A لكل نقطة |
| الاتصال | القائمة على المكونات |
| PCB الداخلية | A16B-1310-0090 |
| CNC متوافق | السلسلة 10، 11، 15 |
| الوضع | تم إيقافه |
حد التيار 0.25A لكل نقطة يحدد الحد الأقصى للحمل الذي يمكن أن يتم تشغيله مباشرة من خلال كل قناة إخراج. عادة ما تستقطب ملفات رلاي 24 فولت DC العادية 20 ′′ 100mA ′′ ضمن هذا الحد.الصمامات الكهربائية تتراوح من 30mA إلى 200mA للأنواع الصناعية المدمجةمصابيح المؤشر تستخدم 2050mA. يجب تشغيل الأحمال التي تتجاوز 0.25A لكل قناة من خلال رلاي متداخل بدلاً من تشغيلها مباشرة من مخرج الوحدة.
س1: ما هي أجيال FANUC CNC التي تستخدم A03B-0801-C112؟
يتم تأكيد وحدة الإخراج OD32B لأنظمة CNC FANUC Series 10 و 11 و 15 ، التي استخدمت بنية A03B-0801 الوحيدة لإدخال / إخراج خلفية.إنه غير متوافق مع نظام الإدخال والإخراج Zero C (سلسلة 0-C)، نظام I/O Link من سلسلة i ، أو أجيال FANUC الأخرى التي تستخدم بنيات مختلفة لإدخال وإخراج.
س2: هل الـ A16B-1310-0090 PCB الداخلي متوفر بشكل منفصل؟
A16B-1310-0090 هو مكون يتم تجميعه بشكل دائم داخل وحدة A03B-0801-C112.ليست متوفرة كجزء احتياطي منفصل قياسي الوحدة الكاملة A03B-0801-C112 هي وحدة الاستبداللإصلاح المكونات على مستوى الوحدة الفاشلة، قد تكون خدمات إصلاح FANUC Series 15 المتخصصة قادرة على الحصول على لوحة داخلية داخل الوحدة أو إعادة بناؤها.
السؤال 3: ما هي الأعراض التي تشير إلى فشل وحدة OD32B؟
قنوات الإخراج المحددة التي لا تنشط على الرغم من أوامر PMC المؤكدة visible مرئية في الشاشة التشخيصية لمراقب PMC I / O في CNC ️ تشير إلى ترانزستورات الإخراج الفاشلة داخل الوحدة.إذا فشلت مجموعة من المخرجات المجاورة في وقت واحد، فقد فشلت الدائرة المشتركة للطاقة أو المحرك لهذه المجموعة. إذا كانت جميع المخرجات 32 غير وظيفية، يجب التحقق من مدخل الطاقة الرئيسي للوحدة أو اتصال الطائرة الخلفية أولا.
السؤال 4: هل يؤثر استبدال A03B-0801-C112 على برنامج PMC؟
لا. يتم تخزين برنامج سلم PMC في الذاكرة الرئيسية لجهاز CNC ، وليس في وحدة الإدخال / الإخراج. استبدال وحدة تثبيت واجهة إخراج جديدة ؛ يبقى برنامج PMC دون تغيير.بعد الاستبدال، التحقق من أن جميع قنوات الإخراج تعمل بشكل صحيح عن طريق اختبار كل منها من شاشة PMC I/O قبل إعادة الجهاز إلى الإنتاج.
السؤال 5: من أين يأتي A03B-0801-C112 بعد إيقافه؟
من خلال FANUC Series 10/11/15 I/O Module aftermarket فانوك Series 15 المتخصصين في CNC ، وموردين فائضين مختبرين ، وخدمات إصلاح وحدات I/O.تأكيد A03B-0801-C112 (OD32B) من ملصق الوحدةالمخرجات المجاورة A03B-0801 تحمل عدد إدخال / إخراج مختلف ودرجات الجهد.
