| مكان المنشأ | اليابان |
| اسم العلامة التجارية | NMB |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 4715KL-05W-B39 |

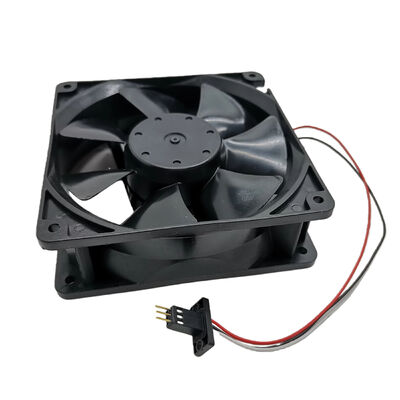

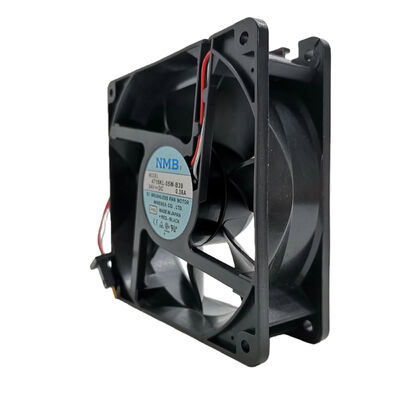

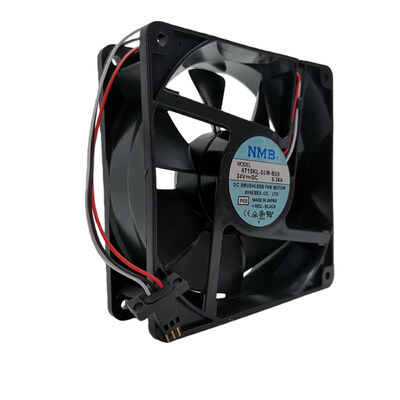

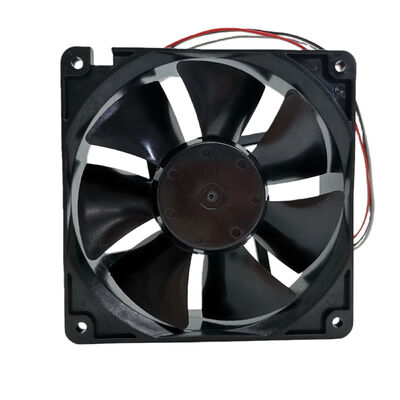

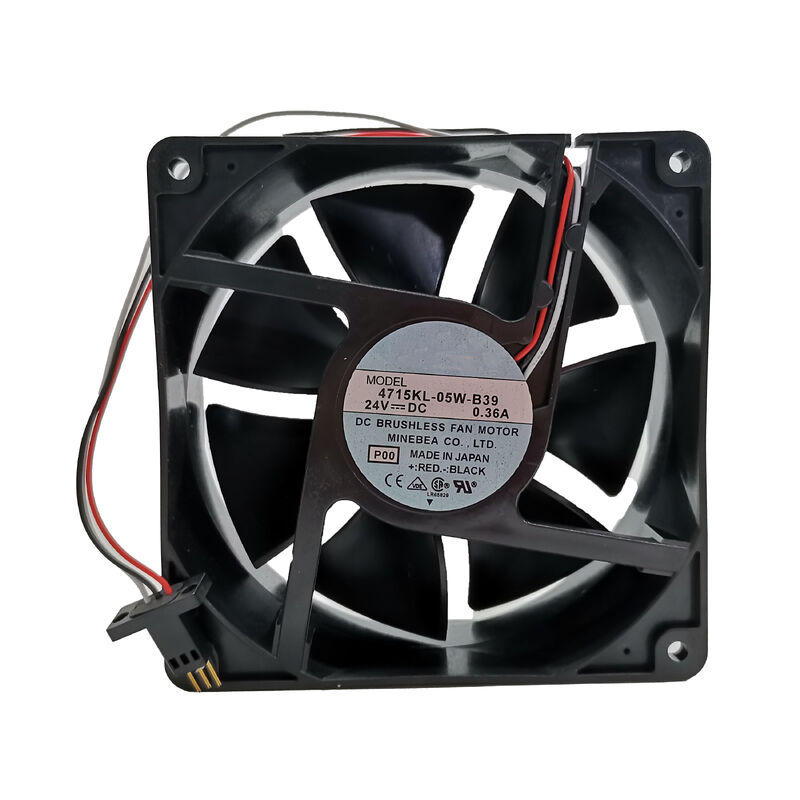

4715KL-05W-B39 عبارة عن مروحة تبريد محورية بجهد 24 فولت تيار مستمر من NMB Technologies - وهي مروحة صناعية مقاس 119 مم توفر تدفق هواء 108 CFM عند 2950 دورة في الدقيقة مع إشارة إنذار دوارة مغلقة بسلك ثالث. هذه ليست مروحة بسيطة ذات سلكين: يسمح سلك إشارة الإنذار للنظام المضيف باكتشاف فشل المروحة وتوليد خطأ قبل أن يصل الجهاز الذي يتم تبريده إلى درجة الحرارة الحرجة.
يتطابق مصدر التيار المستمر بجهد 24 فولت مع توزيع الطاقة في خزانة التحكم الصناعية - وهو نفس مصدر التيار بجهد 24 فولت المستخدم في أجهزة التحكم المنطقية القابلة للبرمجة وأجهزة الاستشعار وإلكترونيات التحكم، مما يلغي الحاجة إلى جهد إمداد مخصص لمروحة التبريد.
| المعلمة | قيمة |
|---|---|
| أبعاد | 119 × 119 × 38 ملم |
| الجهد االكهربى | 24 فولت تيار مستمر |
| نطاق التشغيل | 10 فولت – 27.6 فولت |
| قوة | 7.4 واط |
| حاضِر | 0.31 أ |
| سرعة | 2950 دورة في الدقيقة |
| تدفق الهواء | 108 قدم مكعب في الدقيقة (3.07 متر مكعب/دقيقة) |
| الضغط الساكن | 68.1 باسكال |
| ضوضاء | 42.5 ديسيبل (أ) |
| تحمل | محمل كروي |
| الحياة (ل10) | 100,000 ساعة عند 25 درجة مئوية |
| الأسلاك | 3 |
يوفر السلك الثالث في 4715KL-05W-B39 إشارة إنذار دوارة مغلقة - وهي الميزة التي تميز هذه المروحة عن مراوح التبريد الأساسية ذات السلكين:
كيف يعمل:يقوم سلك إشارة الإنذار بإخراج إشارة منطقية (عادةً ما تكون مجمعة مفتوحة) تنبض بتردد يتناسب مع سرعة المروحة. عندما تنخفض سرعة المروحة إلى أقل من 50% تقريبًا من السرعة المقدرة (بسبب فشل المحمل، أو حالة احتجاز المحمل، أو تدفق الهواء المحظور)، تكتشف وحدة التحكم تغيير الإشارة ويمكن أن تولد خطأ في النظام أو تحذيرًا.
الكشف المبكر عن الفشل:عادةً ما يتطور فشل المحمل في المراوح بشكل تدريجي — يؤدي تآكل المحمل الأولي إلى تقليل السرعة قبل الفشل الكامل. يسمح الإنذار المكون من 3 أسلاك لوحدة التحكم في النظام باكتشاف هذا التدهور وإطلاق تنبيه الصيانة قبل أن يتسبب عطل المروحة الكارثي في ارتفاع درجة حرارة النظام.
التكامل باستخدام الحاسب الآلي FANUC:تستخدم عناصر التحكم FANUC CNC ووحدات محرك المؤازرة مع مرجع المروحة FANUC A90L-0001-0509 إخراج إشارة الإنذار لإنشاء إنذارات خطأ المروحة - لتنبيه المشغلين بجدولة الصيانة قبل حدوث أضرار مرتبطة بالحرارة.
FANUC CNC وتبريد محرك المؤازرة:استبدال المروحة في خزائن التحكم FANUC التي تشير إلى A90L-0001-0509 - مكبرات الصوت المؤازرة، ووحدات التحكم في المحور، وتجميعات معالجات CNC المبردة بواسطة مراوح 24 فولت تيار مستمر مع مراقبة إشارة الإنذار.
المحركات الصناعية ومرفقات العاكس:مراوح تبريد تعمل بجهد 24 فولت في خزانات VFD، ومرفقات مكبر الصوت المؤازر، ولوحات التحكم الآلي التي تتطلب تبريدًا مراقبًا للإنذار.
معدات الخادم والاتصالات:تتطلب معدات الشبكات وهيكل الخادم عالية الأداء مراوح تيار مستمر بجهد 24 فولت مع إمكانية اكتشاف الدوار المقفل.
وحدات تحكم الأتمتة الصناعية:خزانات PLC، وأجهزة SCADA، وأنظمة الكمبيوتر الصناعية التي تتطلب تبريدًا مراقبًا.
Q1: ما الذي يتصل به مخرج إشارة الإنذار 4715KL-05W-B39؟
تتصل إشارة الإنذار بإدخال رقمي على محرك الأقراص أو وحدة التحكم - حيث يراقب الإدخال إخراج نبض المروحة. تحتوي مكبرات الصوت FANUC المزودة بمرجع المروحة A90L-0001-0509 على مدخل إنذار مخصص للمروحة يقرأ إشارة السلك الثالث. إذا انخفض تردد النبض إلى ما دون الحد الذي يشير إلى فشل المروحة، فسيقوم محرك الأقراص بإنشاء رمز إنذار للمروحة. في الأنظمة التي لا تحتوي على مدخل إنذار مخصص للمروحة، يمكن لدائرة مراقبة منفصلة للمروحة (عداد أو محول التردد إلى الجهد) معالجة الإشارة.
س2: هل يمكن استخدام 4715KL-05W-B39 كمروحة ذات سلكين عن طريق ترك سلك الإنذار مفصولاً؟
نعم - ستعمل المروحة بشكل طبيعي مع توصيل أسلاك V+ وV− فقط. يمكن ترك السلك الثالث غير متصل (عائمًا) دون التأثير على تشغيل محرك المروحة. ومع ذلك، فإن فصل سلك الإنذار يؤدي إلى إلغاء القدرة على اكتشاف فشل المروحة - فلن تولد المروحة الفاشلة إنذارًا، وستحدث زيادة في درجة حرارة الجهاز دون سابق إنذار.
س 3: ما هو نطاق درجة الحرارة المحيطة الذي ينطبق على 4715KL-05W-B39؟
تعمل فئة B39 من -10 درجة مئوية إلى +70 درجة مئوية (نطاق B10 إلى B40). درجة حرارة التخزين هي -40 درجة مئوية إلى +70 درجة مئوية. يستوعب نطاق درجة حرارة التشغيل B39 درجات الحرارة المحيطة بخزانة المحركات الصناعية التي تصل إلى 70 درجة مئوية - والتي قد تحدث في حاويات سيئة التهوية أو في بيئات صناعية ذات درجة حرارة محيطة عالية. تأكد من دليل تركيب محرك الأقراص أن درجة الحرارة المحيطة للخزانة تظل ضمن هذا النطاق.
س 4: كيف يمكن مقارنة الموديل 4715KL-05W-B39 (DC، 108 CFM) بالموديل 4715PS-20T-B30 (AC، 102 CFM) الموجود في نفس الخزانة؟
كلاهما عبارة عن مراوح مقاس 120 مم مع تدفق هواء مماثل (108 مقابل 102 قدم مكعب في الدقيقة)، ويختلفان بشكل أساسي في جهد الإمداد (24 فولت تيار مستمر مقابل 200 فولت تيار متردد). توفر مروحة DC إشارة إنذار ونطاق تشغيل أوسع للجهد؛ تتطلب مروحة التيار المتردد إمدادًا بجهد 200 فولت مباشرةً. يعتمد الاختيار على جهد الإمداد المتوفر في الخزانة وما إذا كانت مراقبة إنذار المروحة مطلوبة أم لا. في الخزانات المتوفرة بجهد 24 فولت و200 فولت، يُفضل استخدام DC 4715KL المزود بمراقبة الإنذار للمعدات الحيوية.
