| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Omron |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | S82K-00305 |

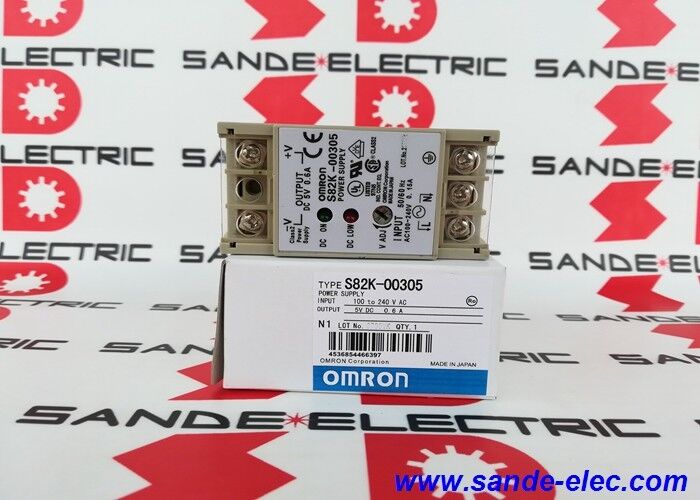

S82K-00305 هو 5V DC ، عضو 3W في عائلة إمدادات الطاقة التبديلية S82K لشركة Omron ، وهي أصغر طاقة إخراج في سلسلة S82K والمتغير الوحيد الذي ينتج 5V DC على وجه التحديد عند 3W.عند مدخل 100 ∼ 240 فولت متردد واسع النطاق، لا يتطلب اختيار الجهد اليدوي ويعمل عبر مجموعة كاملة من شبكات التيار المتردد العالمية. مع 0.6A المتاحة في 5V DC ، فإنه يوفر تيارًا كافًا لللوجيكا الصغيرة ، طاقة المستشعر ،دوائر تكييف الإشارة، وأنظمة التحكم الصغرى التي تسحب تحت هذا الحد.
The Class 2 classification indicates the supply meets Class 2 output requirements — the output is current-limited and power-limited such that it cannot sustain a hazardous arc or fire under fault conditionsهذا التصنيف يسهل الامتثال لقواعد الأسلاك للأسلاك الجانبية للحمل في العديد من الولايات القضائية حيث تسمح مستويات الطاقة من الفئة 2 بتخفيض متطلبات حماية الأسلاك.
في 3 واط ، هذا هو إمدادات محددة الغرض للحملات على مستوى المنطق ، وليس حديد 5 فولت عام لتطبيقات التيار العالي. S82K-00705 (7.5W ، 5V ، 1.5A) و S82K-01505 (15W ، 5V ، 2.5A) توفير تيار أعلى عند 5 فولت داخل نفس عائلة S82K إذا كانت الحمل تتطلب أكثر من 0.6A
| المعلم | القيمة |
|---|---|
| المدخلات | 100-240 فولت AC، 50/60Hz |
| تيار المدخل | 0.15أ |
| الجهد الخارجي | 5 فولت متزامن |
| تيار الخروج | 0.6أ |
| تصنيف الطاقة | 3W |
| التصنيف | الفئة الثانية |
| الحماية من الإفراط | نعم.. |
| الحماية من الإقتحام | نعم.. |
| MTBF | 1351000 ساعة في الدقيقة |
| التثبيت | سكة الحديد / اللوحة |
تمتد سلسلة S82K من 3 واط إلى 240 واط عبر عدة جهدات إخراج (5 فولت ، 12 فولت ، 15 فولت ، 24 فولت). جميع الطرازات تتشارك في مدخل 100 ′′ 240 فولت AC العالمي ونفس تنسيق تركيب السكة الحديدية DIN.عندما تتطلب حمولة التطبيق أكثر من 0.6A عند 5 فولت DC، الخطوات التالية في نطاق S82K 5 فولت هي:
| النموذج | القوة | الناتج |
|---|---|---|
| S82K-00305 | 3W | 5 فولت / 0.6A |
| S82K-00705 | 7.5W | 5 فولت / 1.5A |
| S82K-01505 | 15 واط | 5 فولت / 2.5A |
| S82K-03005 | 25-30 واط | 5 فولت / 5.0A |
تأكيد أقصى استهلاك للتيار المستمر للحمولة قبل تحديد التيار إمدادات 3 واط تعمل عند أقصى التيار المستمر تعمل عند حد حراري.
س1: ما هو تصنيف الطاقة من الفئة 2 ولماذا يهم؟
الدرجة 2 هي تصنيف طاقة UL / NEC يشير إلى أن مخرج إمدادات الكهرباء محدود بالتيار والطاقة محدودة بمستويات لا يمكن أن تدوم قوسًا خطيرًا أو حريقًا في ظل ظروف خطأ عادية.S82K-00305 تلبي متطلبات الطاقة الخارجة من الفئة 2 عند 3Wفي العديد من المنشآت التي تحكمها NEC ، يمكن أن تستخدم الأسلاك من الفئة 2 على جانب الحمل الموصلات ذات المقياس الأخف وخفض متطلبات الموصلات / الحماية مقارنة بالطاقة غير الفئة 2.تبسيط التثبيت.
السؤال الثاني: إنتاج إمدادات 5 فولت هو 0.6A. هل هذا كافٍ لإمدادات منطقية لـ PLC؟
يعتمد ذلك على PLC المحدد وميزانية الطاقة الخاصة به. يمكن أن تعمل PLCs الصغيرة والتحكمات ذات أعداد إدخال / إخراج منخفضة من 0.6A عند 5 فولت (3 واط). PLCs ذات الكثافة العالية مع المزيد من إدخال / إخراج ، وحدات وظيفة خاصة ،أو الحمل الخارجي 5 فولت عادة ما تسحب أكثر. تحقق من مواصفات تيار الباص 5 فولت من PLC قبل تحديد S82K-00305 استخدم S82K-00705 أو S82K-01505 لمصادر منطقية ذات تيار أعلى.
السؤال 3: هل يتطلب S82K-00305 مختار نطاق لدخول 110V مقابل 230V؟
لا، مدخل النطاق العريض يقبل 100-240 فولت AC تلقائيًا دون أي اختيار النطاق أو تغيير الرابط.هذا المدخل العالمي يغطي مصادر 100 فولت اليابانية وأمريكا الشمالية ومصادر 220-240 فولت الأوروبية مع نفس الوحدة والأسلاك.
س4: ماذا يحدث عندما يتجاوز الحمل 0.6A على S82K-00305؟
تعمل الدائرة الحماية من الإفراط في الحمل، وتقلل أو تغلق المخرج لحماية كل من الإمداد والحمل. قم بإزالة حالة الإفراط في الحمل ودورة الطاقة لاستعادة المخرج.تشغيل إمدادات الكهرباء عند زيادة الحمل المستمر خطر تلف المكونات الداخلية حتى لو كانت الدائرة الحماية تعمل.6A تصنيف
السؤال 5: هل S82K-00305 لا يزال في الإنتاج، وهل هناك ما يعادله Omron حاليا؟
يجب التحقق من حالة إنتاج سلسلة S82K مع وثائق Omron الحالية.توفر سلسلة S8FS و S8VK من Omron أداءً مماثلًا أو أفضل في تنسيقات سكة حديد DIN مماثلةيوفر S8FS-C03505 5 فولت DC / 0.6A / 3W مع شهادة CE و UL و KC كمكافئ حالي داخل مجموعة منتجات Omron.
