| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | Semikron |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | SKKQ560/14E |
يدير ثايريستور واحد التيار في اتجاه واحد فقط، فإنه يتشغّل عندما يتم تشغيله ويغلق عندما يتراجع التيار بشكل طبيعي.التيار يغير الاتجاه كل نصف دورةيتطلب التحكم في كل من نصف الدورات اثنين من thyristors: واحد لنصف الدورات الإيجابية، واحد للسلبية.ربطها في مضاد الموازي (كاثود واحد إلى الأندود الآخر) يخلق مفتاح التيار المتردد مفتاح قابل للتحكم ثنائي الاتجاه الذي يقود في كلا الاتجاهين عند الطلب.

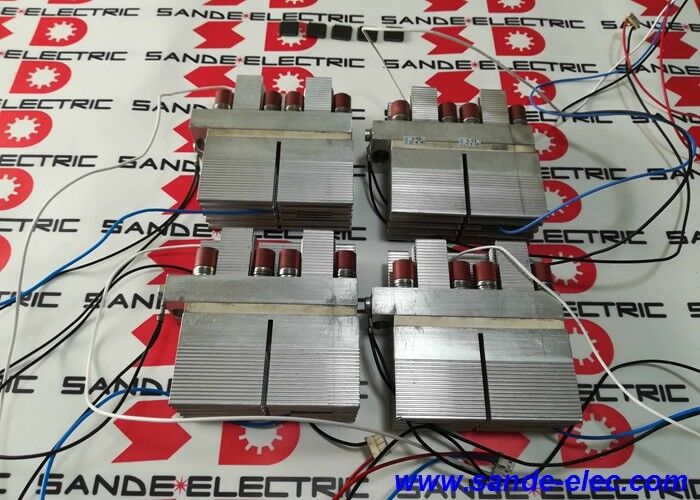

SKKQ560/14E يجمع كلا التايريستورات في وحدة واحدة صغيرة، اثنين من التايريستورات،ثلاث وحدات SKKQ (واحدة لكل مرحلة) تحل محل ستة ثيريستورات منفصلة تتطلب عادة تركيب فردييقلل شكل الوحدة من عدد المكونات وتعقيد الأسلاك ووقت التجميع في قسم الطاقة.
| المعلم | القيمة |
|---|---|
| VDRM / VRRM | 1400 فولت |
| إصدارات إصدارات إصدارات إصدارات إصدارات | 560A |
| نوع البوابة | بوابة تضخيم |
| التكنولوجيا | اتصال الضغط |
| الحزمة | C11 |
| التثبيت | إربط |
| السلسلة | البداية |
| الوزن | حوالي 531 غرام |
في المحرك الثلاثي المراحل القياسي، يتم توصيل وحدة SKKQ واحدة في سلسلة مع كل مرحلة من إمدادات المحرك. تشكل الوحدات الثلاثة مجتمعة قسم تبديل الطاقة:
من خلال تغيير زاوية اطلاق النار من thyristors (كم من الوقت في كل نصف دورة يتم تشغيلها) ، يضبط المشغل الناعم الجهد الفعال RMS المطبقة على المحرك. عند بدء التشغيل،زاوية إطلاق النار كبيرة (التشغيل المتأخر = RMS منخفضة) ويحصل المحرك على انخفاض في الجهدمع تسارع المحرك ، تنخفض زاوية إطلاق النار تدريجياً حتى يتم إطلاق التايريستورات بزاوية صفر (الجهد الكامل) ويعمل المحرك على جهد الخط.
تغطي وحدات SKKQ560/14E الثلاثة تصنيفات بدء المحرك التي تعتمد على التيار المسموح به للمحرك ودورة العمل.
س1: ما هو الفرق بين وحدات SKKQ و SKKT / SKKE thyristor من Semikron؟
يشير تسمية SKKQ إلى زوج مضاد متوازي إثنين من ثيريستورات معارضة لبعضها البعض للتبديل ثنائي الاتجاه (AC).عادةً ما يشير تسمية SKKT إلى زوج ثايريستور-ثايريستور أو ثايريستور-ديود في سلسلة أو تكوين موازي لتطبيقات محولات التيار المباشر. SKKE يشير إلى زوج ثيريستور-ديود. اختر SKKQ لتطبيقات مفتاح التيار المتردد (البدء الناعم، وحدة تحكم الطاقة التيار المتردد) ؛ اختر SKKT أو SKKE لتطبيقات المحول أو محول التيار المتردد.
السؤال 2: ما هو المكنسة الحرارية المطلوبة لـ SKKQ560/14E في تطبيق بداية ناعمة؟
تتطلب حزمة C11 غسيل حرارة سطحي مع نمط تركيب المسمار المناسب. المقاومة الحرارية المطلوبة للغسيل الحراري (Rth،ha في °C/W) تعتمد على دورة عمل المحرك،درجة حرارة البيئة داخل الحجرة، وفقدان طاقة التايريستور عند التيار التشغيلي المحدد وملامح زاوية إطلاق النار.استخدم أدوات التصميم الحراري Semikron أو الرسوم البيانية فقدان الطاقة من ورقة بيانات الجهاز لحساب الحد الأدنى لمواصفات غسول الحرارة للتطبيق المستهدف.
السؤال 3: كم وحدة SKKQ560/14E مطلوبة لمبادرة ثلاثية المراحل؟
ثلاث وحدات واحد لكل مرحلة. كل وحدة تتعامل مع كل من الدورات النصفية الإيجابية والسلبية لتيار مرحلتها عبر زوج التايريستورات المضادة للموازية.بالنسبة للمحرك الثلاثي المراحل الناعم بدءا من الاتصال القياسي في المرحلة الخطية، ثلاثة وحدات SKKQ ودورات مدفع البوابة المرتبطة بها تشكل قسم الطاقة الكامل.
س4: ما أهمية الجهد المسجل 1400 فولت (14E) في تطبيق إمدادات الشبكة القياسية؟
الشبكة الصناعية القياسية في أوروبا وآسيا هي 400 فولت التيار المتردد من خط إلى خط (690 فولت في بعض التطبيقات).قاعدة عامة لاختيار فولتاج التايريستور هي تخفيض مستوى الجهد القصوى المتكرر إلى حوالي 50 ٪ من جهاز VDRMبالنسبة لـ SKKQ560/14E عند 1400 فولت، هذا يعطي فولتاج عمل منخفض من حوالي 700 فولت لتغطية شبكة 400 فولت بشكل مريح، مع هامش لتحولات التغذية وارتفاعات التحول.توفر تصنيف 1400 فولت هامش سلامة كافية لتطبيقات 480 فولت (أمريكا الشمالية) و 600 فولت.
السؤال 5: هل يمكن استخدام SKKQ560/14E في تطبيقات جهاز التحكم في الطاقة المتغيرة (منظم الجهد المتردد) بعد البدء الناعم؟
نعم، وحدات التشنجات المضادة للموازية في سلسلة سيمستارت لا تقتصر على محركات البداية الناعمة. التحكم في طاقة التيار المترددالتحكم في العملية الكهربائية، تعويض الطاقة التفاعلية يستخدم أيضًا أزواج ثايريستورات مضادة للموازية مع التحكم في زاوية إطلاق النار.يمكن استخدام نفس الوحدة التي توفر بدء لينة للمحرك كمراقب زاوية المرحلة لحمل مقاوم بنفس الجهد والتيار.
