| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | AB |
| إصدار الشهادات | CE RoHS |

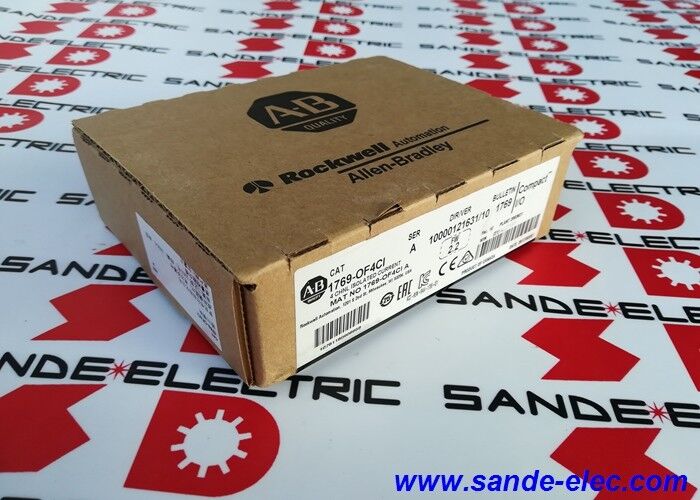

| رقم الموديل | 1769-OF4C1 |
تشترك وحدات الإخراج التناظرية القياسية في مرجع مشترك عبر جميع قنوات الإخراج. عندما تتصل جميع الأحمال الأربعة بنفس المشترك، يظهر فرق جهد الوضع المشترك بين دوائر الحمل عبر الخرج - يمكن أن يؤدي ذلك إلى إنشاء تيارات حلقة أرضية تظهر كأخطاء إشارة في المشغلات.
يعالج 1769-OF4CI هذا الأمر من خلال عزل القناة الفردية. كل قناة من القنوات الأربع معزولة جلفانيًا عن كل قناة أخرى. لا يؤدي فرق الجهد الأرضي بين الأجهزة الميدانية الأربعة المتصلة بهذه الوحدة إلى إتلاف إخراج أي قناة. بالنسبة للتركيبات التي تحتوي فيها الأجهزة الميدانية - صمامات التحكم، ومحركات التردد المتغير، وأجهزة تحديد المواقع - على مراجع أرضية مختلفة عبر الماكينة أو العملية، فإن المخرجات المعزولة بشكل فردي تقضي على الحل البديل للأجهزة لعوازل الإشارة الخارجية.
| المعلمة | قيمة |
|---|---|
| قنوات الإخراج | 4 × تفاضلي، معزول بشكل فردي |
| نطاقات الإخراج | 0-20 مللي أمبير/4-20 مللي أمبير |
| نطاقات واسعة النطاق | 0-21 مللي أمبير/3.2-21 مللي أمبير |
| معدل التحويل | 110 مللي ثانية |
| المعايرة الميدانية | غير مطلوب |
| متناسق | ميكرولوجيكس 1500/كومباكتلوجيكس |
| تنسيقات البيانات | الخام، EGU، PID،٪ النطاق الكامل |
| مسافة مصدر الطاقة | 8 |
| سلك | النحاس-90 AWG |
| وزن | 0.26 كجم |
تقبل معظم وحدات الإخراج التناظرية عددًا صحيحًا خامًا من البرنامج وتحوله إلى تيار. يضيف 1769-OF4CI ثلاثة خيارات تنسيق عالية المستوى تتيح للمبرمج اختيار الطريقة الأكثر طبيعية للتعبير عن نقطة ضبط الإخراج:
الخام / النسبي:يتم تعيين عدد صحيح 16 بت مباشرة إلى نطاق الإخراج. معيار للبرامج التي تحسب المخرجات الحالية كقيم عددية.
الوحدات الهندسية (EGU):يرسل البرنامج القيمة بالوحدات الهندسية - بار، درجة مئوية، متر مكعب/ساعة، أو أي وحدة مخصصة. تتدرج الوحدة من EGU إلى التيار باستخدام تعيين الحد الأدنى/الحد الأقصى الذي تم تكوينه. البرنامج لا يحتاج إلى حساب القياس.
تحجيم لPID:يتصل الإخراج مباشرة بمخرج السيرة الذاتية لتعليمة PID (متغير التحكم). تقبل الوحدة مخرجات PID بالنسبة المئوية (0-100%) وتحولها إلى النطاق الحالي - يعمل إخراج تعليمات PID مباشرة على تشغيل الإخراج التناظري دون منطق قياس إضافي.
النسبة المئوية للنطاق الكامل:يرسل البرنامج نسبة مئوية (0-100%) وتقوم الوحدة بتحويلها إلى النطاق الحالي الذي تم تكوينه. مفيد للواجهات حيث تكون النسبة المئوية لسعة الإخراج هي التعبير الطبيعي.
التحكم في التدفق متعدد المناطق:أربعة صمامات تحكم في أربعة فروع معالجة مستقلة، يشير كل منها إلى إمكانات أرضية مختلفة. يوفر 1769-OF4CI مخرجًا واحدًا معزولًا لكل صمام - لا يوجد تداخل بين القنوات بغض النظر عن الاختلافات المحتملة بين أجسام مشغل الصمامات.
حلقات درجة حرارة PID:أربع حلقات PID لدرجة حرارة منطقة الفرن في مخرج برنامج CompactLogix واحد من خلال 1769-OF4CI واحد. يسمح تنسيق Scaled-for-PID لمخرجات السيرة الذاتية لتعليمات PID بقيادة قناة وحدة نمطية واحدة مباشرة دون منطق القياس المتوسط.
مراجع سرعة VFD المختلطة:أربعة محركات ذات تردد متغير تستقبل إشارات السرعة التناظرية من 4 إلى 20 مللي أمبير من وحدة واحدة. قد تشترك محركات الأقراص في مصدر تيار متردد مشترك ولكن لها مراجع أرضية مختلفة للإشارة - وتتعامل العزلة الفردية مع الفرق.
Q1: هل يمكن لقنوات 1769-OF4CI مزج إشارات 0-20mA و4-20mA على نفس الوحدة؟
نعم. كل قناة قابلة للتكوين بشكل فردي إما لنطاق الإخراج 0-20 مللي أمبير أو 4-20 مللي أمبير. يمكن ضبط القناة 0 على 4-20 مللي أمبير لصمام التحكم بينما يتم تكوين القناة 1 على 0-20 مللي أمبير لنوع مشغل مختلف. يتم إعداد النطاق في تكوين الإدخال/الإخراج الخاص بالوحدة داخل برنامج البرمجة.
س2: ما أهمية تصنيف مسافة مصدر الطاقة وهو 8؟
تستمد وحدات الإدخال/الإخراج المدمجة الطاقة من ناقل الطاقة المحلي لوحدة التحكم. يشير تصنيف مسافة مصدر الطاقة البالغ 8 إلى مدى إمكانية وضع 1769-OF4CI من وحدة إمداد الطاقة في بنك الإدخال/الإخراج المدمج. ويعني التصنيف الأعلى سحب تيار أكبر من الناقل - ويضمن حد الموضع بقاء جهد الناقل عند فتحة الوحدة ضمن المواصفات. قم بتخطيط موضع فتحة الوحدة داخل حامل الإدخال/الإخراج المدمج وفقًا لذلك.
س3: هل 1769-OF4CI متوافق مع الإصدارات السابقة مع وحدات التحكم من السلسلة A والسلسلة B؟
الوحدة نفسها تأتي في تسميات السلسلة A والسلسلة B. كلا سلسلتي 1769-OF4CI متوافقتان وظيفيًا مع وحدات التحكم المدرجة (MicroLogix 1500 وCompactLogix). يعكس تعيين السلسلة مراجعة الأجهزة؛ واجهة برمجة الوحدة وتكوين تنسيق البيانات متماثلان بين السلاسل.
س 4: ما هو مقياس الأسلاك النحاسية الذي يجب استخدامه مع 1769-OF4CI؟
تحدد الوحدة سلك النحاس 90 AWG - وهو موصل نحاسي قياسي تم تصنيفه عند درجة حرارة العزل 90 درجة مئوية. يعتمد اختيار حجم AWG على طول تشغيل الكابل وانخفاض الجهد المقبول عبر الحلقة 4-20 مللي أمبير. بالنسبة للمسافات النموذجية بين الأجهزة واللوحة التي تصل إلى 300 متر، يتم استخدام الموصل النحاسي الصلب أو المجدول AWG 18 إلى AWG 22 بشكل شائع. استخدم كبلًا ملتويًا محميًا لأسلاك الإشارة التناظرية لتقليل تداخل EMC.
س5: ما هو الباب البديل 1769-RD المستخدم؟
1769-RD هو غطاء الباب البديل لغطاء الوصول الأمامي 1769-OF4CI. يغطي الباب الأمامي أطراف أسلاك الوحدة عند إغلاقه ويحميها من الاتصال العرضي أو التلوث. في حالة تلف الباب أو كسره، يوفر 1769-RD بديلاً مباشرًا يستعيد الحماية الميكانيكية للوحدة دون استبدال الوحدة الكاملة.
