| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Mitsubishi |
| إصدار الشهادات | CE RoHS |

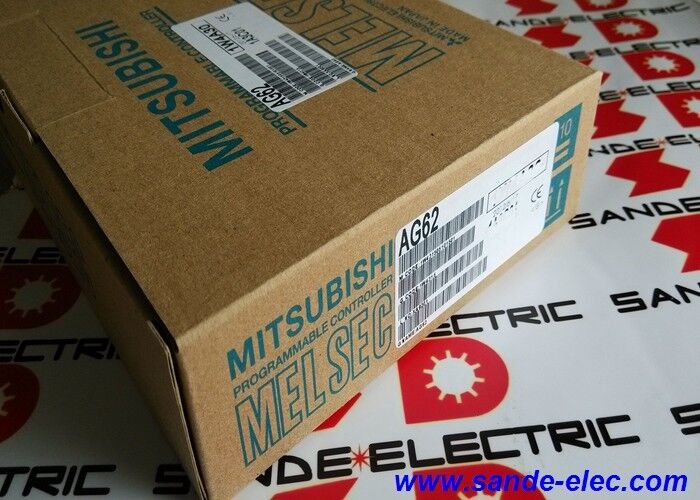

| رقم الموديل | AG62 |
توفر وحدة MELSEC-A الإضافية العديد من فتحات الوحدات التي تقبل وحدات الإدخال والخروج ووحدات الوظائف الخاصة وبطاقات الاتصال.من غير المرجح أن يتم ملء جميع فتحات قاعدة التمديد بعض الفتحات تبقى فارغة، إما لأن التثبيت الأولي لا يتطلب هذه القدرة، أو لأن المساحة محجوزة للتوسع في المستقبل.
فتحة الوحدة الفارغة تعرض دبوس رابط الطائرة الخلفية. تتراكم الموصلات المكشوفة الغبار والجسيمات الموصلة والرطوبة والطوفان في بيئات الإنتاج.هذه الملوثات يمكن أن تجمع الاتصالات، تدهور سلامة الإشارة على الحافلة، أو تسبب أخطاء متقطعة من الصعب تعقبها إلى مصدر التلوث.
وحدة AG62 المجهولة تملأ الفتحات الفارغة بغطاء صلب ومتناسب بشكل صحيحيحمي المرفق والفتحة من تلوث البيئة دون التأثير على عمل الوحدات المثبتةالحافلة تستمر في العمل بشكل طبيعي و الوحدة الوهمية تحتل المساحة المادية ولكن لا تحمل أي إلكترونيات ولا تستخدم أي طاقة.
| المعلم | القيمة |
|---|---|
| نوع المنتج | وحدة وهمية |
| قاعدة متوافقة | QA65B، QA68B (وحدات أساسية تمديد) |
| الوزن | 0.34 كجم |
| إصلاح المسامير | M4 |
| عزم التشديد | 78 إلى 118 ن-سم |
| مقاومة للماء | لا.. |
| السلسلة | MELSEC-A |
يتم تثبيت AG62 على الوحدة الأساسية بمسامير تثبيت M4 ، مشددة إلى 78 ‰ 118 N-cm. هذه نطاق عزم الدوران ليس تعسفيًا ‰ هو النطاق الذي:
استخدم مفك الشفرة المعدل للدورة إلى النقطة الوسطى (حوالي 100 N-cm) لتركيب متسق عبر وحدات دمية متعددة.يمكن أن تعمل الوحدات المشددة بشكل غير كاف في بيئات الاهتزاز العالي بشكل فضفاض مع مرور الوقت وتسقط في تجويف الوحدة الأساسية.
المنشأة الجديدة مع تحميل إدخال/إخراج جزئي:نظام التحكم في الآلة يضع قاعدة تمديد QA68B مع أربع وحدات إدخال / إخراج، تاركة أربع فتحات فارغة. أربع وحدات AG62 المزيفة تملأ الفتحات المتبقية،حماية الاتصالات أثناء تشغيل الجهاز في بيئة قطع المعادن حيث يوجد ضباب وسائل التبريد.
تخطيط التوسع المستقبلي:يخطط مهندس لإضافة وحدات مدخلات تناظرية إلى نظام MELSEC-A في المرحلة التالية من المشروع. تملأ الوحدات الحالية جزءًا فقط من QA65B.وحدات AG62 المزيفة تحمي فتحات التوسع المحجوزة حتى يتم طلب وحدات المرحلة الثانية وتثبيتها.
حماية رف الإدخال والإخراج عن بعد:يتم وضع رف إدخال/إخراج عن بعد بالقرب من آلة الطحن. حتى رف إدخال/إخراج مثبت بشكل كامل يحتوي أحيانًا على فتحات غير مستخدمة. وحدات AG62 تحمي هذه الفتحات من تراكم غبار الطحن.
السؤال 1: هل ستعمل وحدة AG62 المزيفة على وحدات MELSEC-Q أو MELSEC-iQ-R الأساسية؟
رقم. تم تصميم AG62 لسلسلة MELSEC-A، وبالتحديد وحدات القاعدة QA65B و QA68B التوسيع.وتكوينات المكوناتالوحدات الوهمية لهذه المنصات لديها أرقام قطع منفصلة محددة لسلسلة Q و iQ-R.
السؤال 2: هل يؤثر تثبيت AG62 على إرسال أو إخراج النظام أو البرنامج؟
لا، الـ (إيه جي 62) لا يحمل أي إلكترونيات، ولا يستقطب أي تيار خلفي، ولا يولد إشارات الحافلات.برنامج PLC وتكوين عنوان I / O لا تتأثر بوجود أو عدم وجود وحدات وهميةالوحدة المزيفة هي مجرد ملء ميكانيكي بدون وظيفة كهربائية.
س3: كم وحدة AG62 يمكن تركيبها في وحدة أساسية واحدة QA65B أو QA68B؟
الحد الأقصى لعدد وحدات AG62 في قاعدة واحدة يساوي العدد الإجمالي للمواقع في تلك القاعدة ناقص عدد وحدات الإدخال/الإخراج النشطة أو وحدات الوظائف المثبتة.يجب تركيب كل الفتحات الفارغة المتبقية بمكونات AG62لا يوجد حد كهربائي لعدد الوحدات المزيفة، فهي تحتل أماكن بدون المساهمة في تحميل الحافلة الخلفية.
السؤال 4: هل يمكن استخدام AG62 على وحدة CPU الرئيسية بدلاً من قواعد التوسيع؟
تم تحديد AG62 كوحدة أساسية تمديد وحدة دمية.تأكيد التوافق مع نموذج الوحدة الأساسية الرئيسية المحدد قبل التثبيتاستخدم قائمة قطع الغيار أو الملحقات للوحدة الأساسية الرئيسية المحددة لتحديد الوحدة المثبتة الصحيحة لتلك الوحدة.
السؤال 5: ما هي الأداة الصحيحة لتشديد المسامير المثبتة AG62 M4 إلى عزم الدوران المحدد؟
تتناسب مفك المسامير المتقاطعة القياسية # 2 فيليبس أو JIS رقم 2 مع مسامير رأس المسامير M4 المستخدمة عادة على وحدات MELSEC-A. لتطبيق عزم دوران متكرر ،استخدام مفك الدوران المحدد لـ 100 N-cm (نقطة منتصف النطاق 78-118 N-cm)محرك مسدس عزم الدوران اليدوي المناسب لقطع M4 هو الأداة الصحيحة
