| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | Allen-Bradley |
| إصدار الشهادات | CE RoHS |

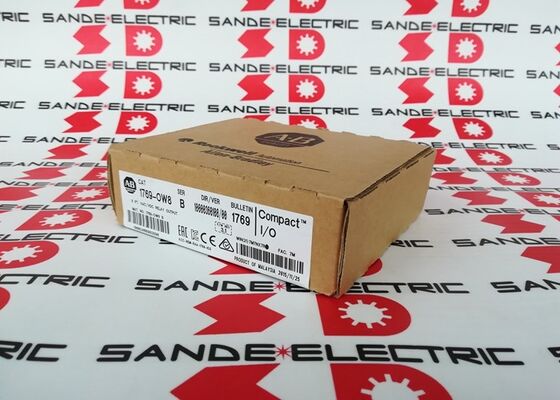

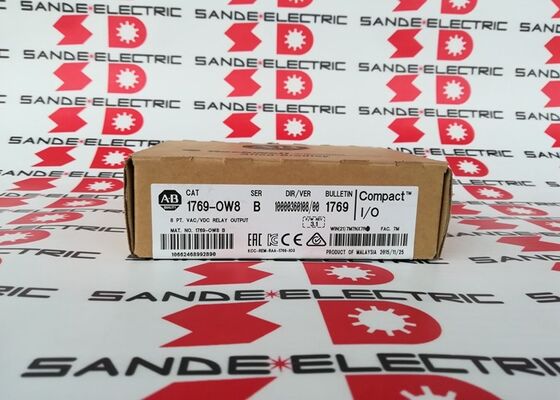

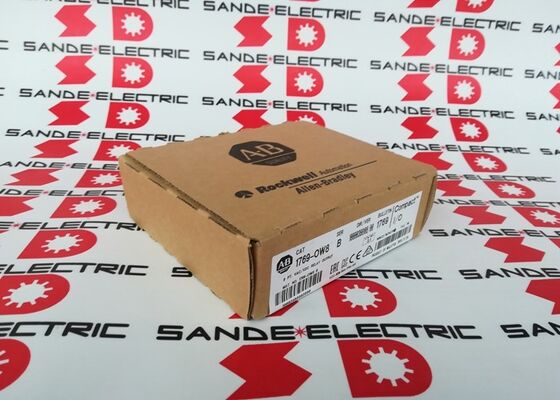

| رقم الموديل | 1769-OW8 |
يضيف 1769-OW8 8 نقاط إخراج تتابع مفتوحة عادةً إلى وحدة تحكم CompactLogix من خلال ناقل الإدخال/الإخراج الموسع 1769. يقوم كل جهة اتصال للإخراج بتبديل أحمال مجال التيار المتردد أو التيار المستمر ضمن نطاق الجهد المقنن - ولا يميز الاتصال الميكانيكي للمرحل بين الاثنين. هذه هي ميزتها الأساسية على وحدات إخراج الترانزستور: وحدة إخراج مرحل واحدة تتعامل مع كل من ملفات موصل التيار المتردد 120 فولت وملفات الملف اللولبي 24 فولت تيار مستمر على نفس البطاقة بدون أجهزة واجهة منفصلة.
يتم ترتيب ثمانية مخرجات في مجموعتين من أربعة، كل مجموعة تشترك في محطة مشتركة. المشاعات معزولة عن بعضها البعض وعن الحافلة - يمكن لكل مجموعة أن تعمل بجهد دائرة مختلف في وقت واحد. يمكن لمجموعة تزود 120 فولت تيار متردد ومجموعة أخرى تزود 24 فولت تيار مستمر أن تتعايش على نفس الوحدة، بشرط ألا تتجاوز أي مجموعة مجموعتين × 4 نقاط ترتيب الأسلاك.
يعد تأخير الإشارة بمقدار 10 مللي ثانية - سواء في حالة التشغيل أو الإيقاف - متأصلًا في التشغيل الميكانيكي للترحيل وينطبق على جميع وحدات إخراج الترحيل بغض النظر عن الشركة المصنعة. بالنسبة للمخرجات التي تتطلب استجابة تبديل أقل من مللي ثانية، تكون وحدات إخراج الترانزستور (سلسلة 1769-OB) مناسبة.
| المعلمة | قيمة |
|---|---|
| النواتج | 8 × مرحل مفتوح عادة (NO) |
| المجموعات | 2 × 4 نقاط |
| نطاق التيار المتردد | 5-265 فولت تيار متردد، 50/60 هرتز |
| نطاق العاصمة | 5-125 فولت تيار مستمر |
| تأخير الإشارة (تشغيل/إيقاف) | 10 مللي ثانية |
| تبديد الحرارة | 2.83 واط كحد أقصى |
| العزلة (اختبار) | 1836 فولت تيار متردد أو 2596 فولت تيار مستمر (1 ثانية) |
| جهد العمل | 265 فولت تيار متردد (معزز من الفئة IEC 2) |
| تصاعد | السكك الحديدية أو لوحة DIN |
ينفذ 1769-OW8 عزلًا معززًا بين دوائر الإخراج وناقل اللوحة الإلكترونية المعززة CompactLogix، وبين مجموعتي الإخراج. يتوافق مستوى عزل الاختبار البالغ 1836 فولت تيار متردد أو 2596 فولت تيار مستمر (اختبار مدته ثانية واحدة) مع العزل المقوى من الفئة IEC 2 - وهي نفس فئة العزل المستخدمة في الدوائر ذات الصلة بالسلامة حيث يلزم العزل المزدوج بين الجانبين الميداني والمنطقي.
يسمح مستوى العزل هذا لـ 1769-OW8 بتبديل الأحمال الميدانية بجهد يصل إلى 265 فولت تيار متردد دون تفاعل كهربائي مع اللوحة الإلكترونية المعززة أو بين المجموعات. بالنسبة للتركيبات الميدانية حيث يجب أن تظل دوائر الإخراج معزولة عن مصدر الإمداد المنطقي PLC في جميع الظروف، فإن فئة العزل المعززة هذه توفر هامش الأمان المناسب.
س1: ما هو التصنيف الحالي لكل مخرج في 1769-OW8؟
يعتمد تيار الخرج لكل نقطة على نوع الحمل المتصل والجهد. بالنسبة للأحمال المقاومة عند 240 فولت تيار متردد، تدعم اتصالات الترحيل عادةً 2 أمبير لكل نقطة. يحد حد تبديد الحرارة للوحدة البالغ 2.83 وات من إجمالي حمل التحويل المتزامن عبر جميع المخارج الثمانية - احسب إجمالي تبديد الطاقة عند تبديل المخارج المتعددة في وقت واحد عند التيار العالي.
Q2: هل يمكن لمجموعتي الإخراج التبديل بجهد مختلف؟
نعم. المجموعتان المكونتان من 4 مخارج معزولتان عن بعضهما البعض عند أطرافهما المشتركة. يمكن لمجموعة واحدة تبديل أحمال 120 فولت تيار متردد بينما تقوم المجموعة الأخرى بتبديل أحمال 24 فولت تيار مستمر في وقت واحد. تعد هذه إحدى المزايا العملية للبنية المكونة من مجموعتين للألواح ذات الأجهزة الميدانية ذات الجهد المختلط.
س3: هل يتوافق الطراز 1769-OW8 مع وحدات التحكم CompactLogix L1 وL2 وL3؟
1769-OW8 عبارة عن وحدة إدخال/إخراج مدمجة 1769 متوافقة مع وحدات تحكم CompactLogix التي تدعم 1769 توسعة I/O. تأكد من سعة الإدخال/الإخراج الخاصة بتوسيع وحدة التحكم المحددة والحد الأقصى لعدد الوحدات قبل تكوين نظام متعدد الوحدات.
Q4: لا يتم تبديل الإخراج على الرغم من ضبط بتة إخراج PLC. ما الذي يجب التحقق منه؟
تحقق من وجود جهد إمداد المجال في الطرف المشترك للمجموعة. تأكد من أن الحمل المتصل يقع ضمن نطاق الجهد المقنن والتيار. استخدم مقياسًا متعددًا لقياس الاستمرارية عبر طرف الإخراج ومشتركًا عندما يتم تشغيل الإخراج بالقوة - ينقر مرحل فعال بصوت مسموع ويظهر الاستمرارية. إذا لم يتم الاستمرار في أمر الإخراج، فقد فشل اتصال الترحيل.
س5: هل يمكن إزالة 1769-OW8 واستبداله بالنظام قيد التشغيل؟
يوصي Allen-Bradley بإزالة الطاقة قبل إدخال أو إزالة 1769 وحدة إدخال/إخراج. يؤدي القيام بذلك باستخدام الطاقة إلى المخاطرة بحدوث تقوس عند موصل اللوحة الإلكترونية المعززة، مما قد يؤدي إلى تلف الوحدة أو الوحدات المجاورة أو وحدة التحكم. اتبع دائمًا إجراء خفض الطاقة على مستوى النظام لاستبدال الوحدة.
