| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Fanuc |
| رقم الموديل | A02B-0303-C205 |

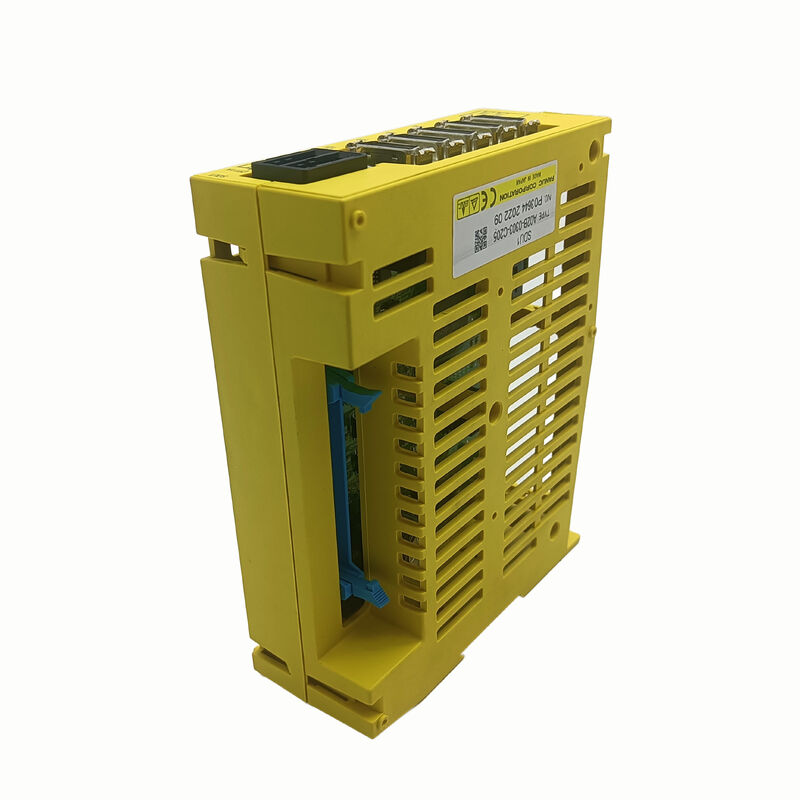

A02B-0303-C205 هو SDU1 Basic - وحدة واجهة كاشف منفصلة تربط كاشفات الموضع الخارجية (المقاييس الخطية وأجهزة التشفير الدوارة المثبتة على هيكل الماكينة بدلاً من عمود المحرك المؤازر) بـ FANUC CNC عبر الناقل التسلسلي للألياف الضوئية FSSB. في أدوات ماكينة CNC ذات التحكم الكامل في موضع الحلقة المغلقة، يتم تركيب الكاشف على طاولة الماكينة أو على صامولة لولبية، مما يغذي موضع المحور الفعلي بشكل مستقل عن مشفر المحرك المؤازر. يؤدي هذا إلى إغلاق حلقة الموضع عند نقطة العمل الميكانيكية، مما يزيل الخطأ الناتج عن انحراف درجة الكرة اللولبية، والتمدد الحراري، والتوافق الميكانيكي بين المحرك والطاولة.
يستقبل A02B-0303-C205 إشارات من ما يصل إلى أربعة أجهزة كشف منفصلة وينقل بيانات الموقع إلى CNC عبر FSSB - وهو نفس الناقل البصري الذي تستخدمه مكبرات الصوت المؤازرة FSSB من FANUC. يتصل SDU1 بسلسلة FSSB جنبًا إلى جنب مع مكبرات الصوت، ويدير CNC جميع تعليقات الموقع من خلال هذه الشبكة الضوئية الفردية عالية السرعة.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A02B-0303-C205 |
| تعيين | SDU1 الأساسية |
| عدد المحاور | 4 |
| واجهة | FSSB (الحافلة التسلسلية المؤازرة للألياف) |
| CNC متوافق | سلسلة 30i، 31i، 32i، 16i، 18i، 160-MC |
| مسلسل | A02B-0303 |
| وزن | 0.34 كجم |
| أصل | اليابان |
يتعامل SDU1 Basic مع أربع قنوات كاشف من وحدة واحدة - أربع اتصالات كاشف منفصلة تعيد بيانات الموقع إلى CNC في وقت واحد. بالنسبة لمركز تصنيع ذو ردود فعل منفصلة على جميع المحاور الخطية الأساسية الأربعة (X، Y، Z، B)، يغطي A02B-0303-C205 نظام موضع الحلقة المغلقة الكامل. بالنسبة للأجهزة التي تتطلب أكثر من أربعة محاور كاشف منفصلة، يتم ربط وحدات SDU1 الإضافية بشبكة FSSB.
تغطي سلسلة A02B-0303 متغيرات SDU مختلفة. قم بتأكيد A02B-0303-C205 على وجه التحديد من ملصق الوحدة المثبتة - قد تختلف أرقام الأجزاء المجاورة في عدد المحاور أو إصدار الواجهة أو الدور الوظيفي. تم إنشاء تكوين FSSB ومجموعة معلمات المحور الخاصة بـ CNC حول متغير SDU المحدد؛ يؤدي استبدال لاحقة مختلفة إلى مخاطر حدوث أخطاء في الاتصال أو تكوين المحور.
Q1: ما الذي يفعله SDU1 ولا يفعله جهاز تشفير المحرك المؤازر؟
يوفر مشفر المحرك المؤازر ردود فعل موضعية من عمود المحرك - وهو ما يكفي للتحكم في الحلقة شبه المغلقة. يقوم الكاشف المنفصل بتغذية موضع المحور الفعلي على طاولة الماكينة أو صمولة اللولب، مما يؤدي إلى إغلاق الحلقة عند نقطة العمل الميكانيكية. وهذا يلغي خطأ تحديد الموقع الناتج عن انحراف درجة الكرة اللولبية، والتمدد الحراري، والامتثال الميكانيكي. A02B-0303-C205 هي وحدة واجهة FSSB التي تربط هذه الكاشفات المنفصلة بـ CNC.
Q2: ما هي أجيال FANUC CNC المتوافقة؟
يستخدم SDU1 Basic واجهة FSSB من الألياف الضوئية، مما يجعله متوافقًا مع عناصر التحكم من سلسلة FANUC i التي تدعم FSSB: السلسلة 30i و31i و32i و16i و18i و160-MC. إنه غير متوافق مع أجيال CNC السابقة التي استخدمت بنيات اتصالات مؤازرة غير FSSB.
Q3: كم عدد وحدات SDU1 التي يمكنها الاتصال بنظام FANUC CNC واحد؟
يمكن ربط وحدات SDU1 المتعددة بشبكة FSSB جنبًا إلى جنب مع مكبرات الصوت المؤازرة. توفر واحدة A02B-0303-C205 أربع قنوات كاشف. بالنسبة لأكثر من أربعة محاور كاشف منفصلة، تعمل وحدات SDU1 الإضافية على توسيع النظام. يجب أن تعكس مجموعة معلمات محور FSSB الخاصة بـ CNC طوبولوجيا السلسلة الكاملة.
س 4: هل يتطلب استبدال A02B-0303-C205 تغييرات في معلمات CNC؟
بالنسبة للاستبدال بالمثل في نفس موضع سلسلة FSSB، فإن معلمات طوبولوجيا CNC FSSB الحالية تغطي الاستبدال دون تغيير. إذا تم تعديل طوبولوجيا السلسلة أو كانت الوحدة البديلة تحتوي على تكوين محور مختلف، فيجب مراجعة تعيين محور FSSB الخاص بـ CNC ومعلمات واجهة الكاشف قبل إعادة التشغيل.
س5: أين يتم الحصول على مصدر A02B-0303-C205؟
من خلال سوق ما بعد البيع لسلسلة FANUC i - تجار قطع غيار FANUC CNC ومتخصصي الإصلاح. الصرف واختبار توافر الفائض. قم بتأكيد A02B-0303-C205 على وجه التحديد. بالنسبة للآلات الحيوية للإنتاج ذات التحكم المنفصل في الحلقة المغلقة للكاشف، فإن الاحتفاظ بقطعة احتياطية تم التحقق منها يقلل من وقت الاسترداد - يؤدي فشل SDU1 إلى تعطيل ردود فعل الكاشف المنفصلة على جميع المحاور الأربعة المتصلة في وقت واحد.
