| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Mitsubishi |
| رقم الموديل | إم دي إس-DH2-CV-450 |

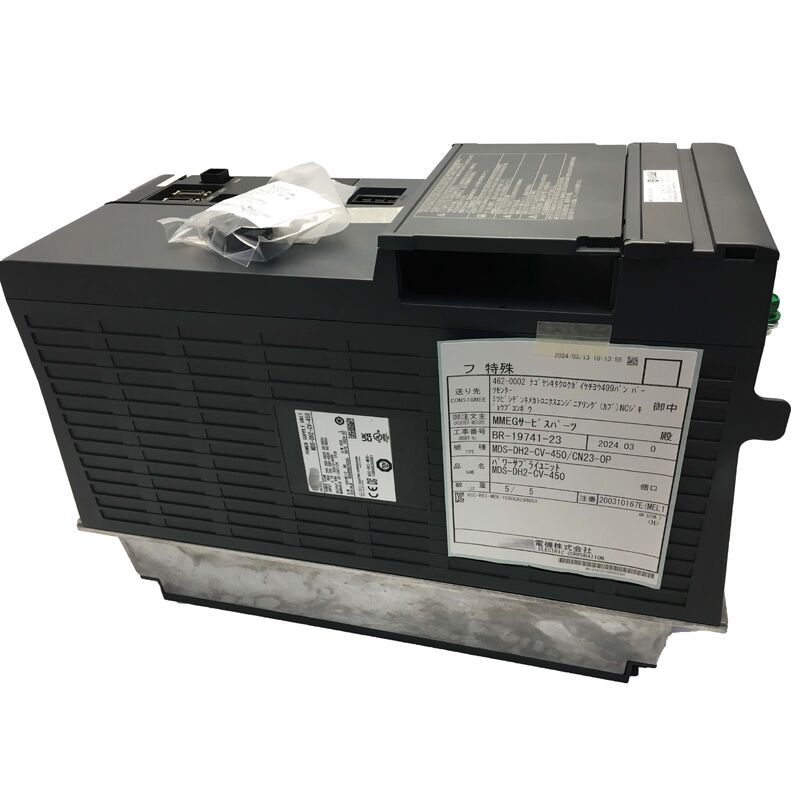

جديد أصلي · وحدة طاقة نظام محرك سيرفو
تعمل الـ Mitsubishi MDS-DH2-CV-450 هو محول تيار متردد/مستمر عالي الأداء من سلسلة MDS Servo Drives، مصمم لأنظمة الأتمتة الصناعية المتطلبة. يوفر ما يصل إلى 37 كيلو واط من الطاقة النشطة مع تيار مقنن 99 أمبير، ويدعم مدخل 380-480 فولت تيار متردد (3 مراحل أو تيار مستمر) و خرج قابل للتعديل 513-648 فولت تيار مستمر. مع حماية IP20، وتشغيل مستقر من 0-55 درجة مئوية، وإدارة طاقة موثوقة، فهو حل مثالي لآلات التحكم الرقمي بالكمبيوتر (CNC)، وأنظمة محركات السيرفو، وتطبيقات التحكم في الحركة عالية الطاقة.
1. نظرة فنية سريعة
الشركة المصنعة: Mitsubishi Electric
رقم القطعة: MDS-DH2-CV-450
الفئة: وحدة إمداد طاقة نظام السيرفو
فئة الطاقة: 450
سلسلة النظام: MDS-DH2
الوظيفة: مصدر طاقة تيار مستمر مركزي لمضخمات السيرفو
الحالة: جديد تمامًا ومغلق من المصنع
الأصالة: 100% أصلي من Mitsubishi
الضمان:سنة واحدة
| المعلمة | التفاصيل |
|---|---|
| الموديل | MDS-DH2-CV-450 |
| سلسلة المنتج | سلسلة MDS-DH2 (وحدة طاقة مشتركة / وحدة طاقة) |
| قدرة الخرج المقننة | 45 كيلو واط (كيلو واط) |
| جهد الدخل | عادةً 3 مراحل تيار متردد 200-240 فولت أو 380-480 فولت (اعتمادًا على طراز معين والمنطقة) |
| جهد الخرج | جهد ناقل تيار مستمر مستقر (على سبيل المثال، 280-310 فولت تيار مستمر لمدخل 200 فولت، أو 550-620 فولت تيار مستمر لمدخل 400 فولت) |
| سلسلة المحركات المتوافقة | مضخمات سيرفو ومضخمات مغزل من سلسلة Mitsubishi MDS-DH2 |
| الوظائف | تحويل طاقة التيار المتردد إلى تيار مستمر، تثبيت جهد ناقل التيار المستمر، إدارة متقدمة للطاقة المتجددة |
| طريقة التبريد | تبريد بالهواء القسري (مروحة مدمجة) |
| درجة حرارة التشغيل | 0 إلى 55 درجة مئوية (نموذجي للإلكترونيات الصناعية) |
| وظائف الحماية | حماية شاملة: ضد التيار الزائد، الجهد الزائد، الجهد المنخفض، الحرارة الزائدة، الدائرة القصيرة |
| التركيب | عادةً ما يتم تركيبه في خزانة، وغالبًا ما يكون مصممًا للتكوينات المعيارية من نوع الرف أو التركيب على اللوحة |
| الدور الرئيسي | مصدر طاقة مركزي عالي السعة لمحاور سيرفو ومغزل متعددة عالية الأداء |
ملاحظة: المواصفات المذكورة أعلاه تستند إلى معلومات عامة لوحدات إمداد الطاقة من سلسلة Mitsubishi MDS-DH2 من هذه الفئة. قد يختلف الأداء الفعلي والمواصفات التفصيلية قليلاً اعتمادًا على طراز معين، وتكوين النظام، والأحمال المتصلة. ارجع دائمًا إلى وثائق Mitsubishi الرسمية للحصول على معلومات دقيقة.
تعمل الـ MDS-DH2-CV-450 كـ مصدر الطاقة الأساسي ضمن هياكل محركات السيرفو من سلسلة Mitsubishi MDS-DH2.
تقوم بتحويل طاقة التيار المتردد الواردة إلى ناقل تيار مستمر مستقر، مما يوفر طاقة ثابتة لمضخمات السيرفو المتصلة ويضمن تحكمًا سلسًا ودقيقًا في الحركة عبر الأنظمة متعددة المحاور.
تم تصميم هذه الوحدة لدعم بيئات التشغيل المستمر ذات الأحمال العالية، حيث يكون استقرار الجهد وحماية النظام أمرًا بالغ الأهمية.
5. سيناريوهات التطبيق
خراطات ومراكز تشغيل CNC
خطوط التجميع الآلية
الروبوتات الصناعية وأنظمة تحديد المواقع
تحديثات الأتمتة في المصانع باستخدام منصات Mitsubishi للسيرفو
