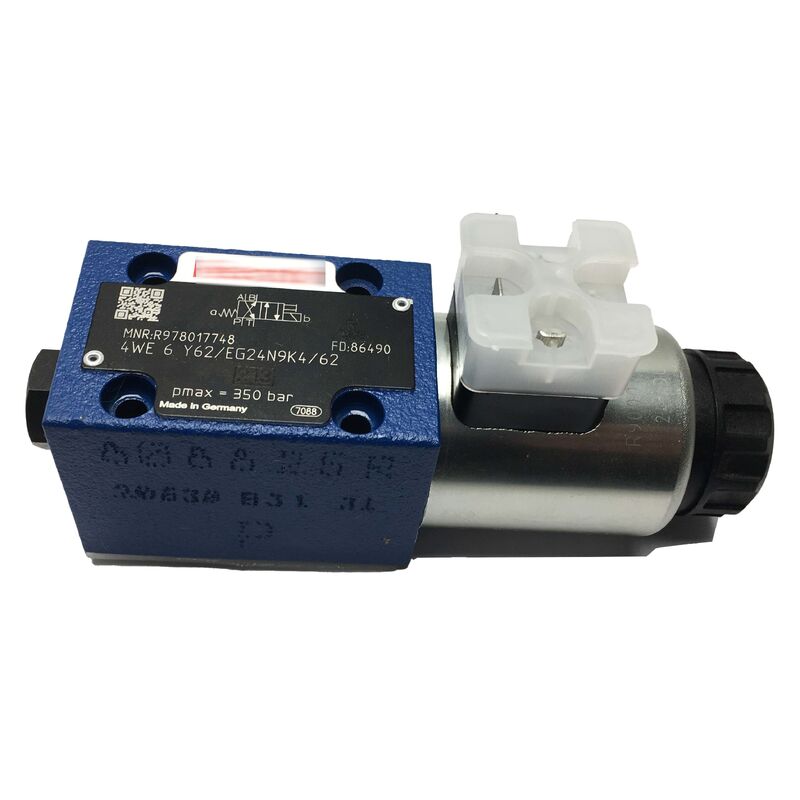

R978017748 صمام توجيه هيدروليكي ريكسروث 4WE6Y62/EG24N9K4/62 جديد أصلي
لمحة عامة عن المنتج
الـريكسروث R978017748هو صمام للفول الاتجاهي الذي يتم تشغيله بشكل مباشر في سلسلة WE6 ، وهي أسرة Rexroth الأكثر انتشارًا من صمامات التحكم الاتجاهي الهيدروليكية للتطبيقات الصناعية.في NG6 (D03) الحجم مع واحد 24V الجهاز الكهربائي المتردد و العودة الربيع، يتم تكوين 4WE6Y6X/EG24N9K4/62 للتبديل 4/2-way مع رمز Y هندسة لفائف.
يتحكم في اتجاه تدفق الزيت الهيدروليكي وتبديل الدوائر في وحدات الطاقة الهيدروليكية الصناعية، أدوات الآلات، أنظمة الصحافة،وآليات الإنتاج حيثما تحتاج إشارة 24 فولت DC من بطاقة إخراج PLC إلى ترجمة مباشرة إلى هيدروليك سلندر أو حركة المحرك.
يوفر R978017748 على وجه التحديد وظيفة 4/2-way (رمز Y) ، حيث تربط الحالة التي لا تعمل بها الطاقة P إلى B و A إلى T ، وتعكس الحالة التي تعمل بها الطاقة هذا إلى P إلى A و B إلى T.هذا التكوين يستخدم على نطاق واسع حيث يجب أن تكون الأسطوانة افتراضية إلى وضع نهاية واحدة على فقدان الطاقة الكهربائية، مع التشغيل الإيجابي إلى الموقف المعاكس عند الأمر.
عند التدفق الاسمي 60 LPM والضغط الأقصى 350 بار ، يخدم الصمام مجموعة العمل الكاملة للدوائر الهيدروليكية الصناعية القياسية.السيطرة اليدوية المخفية تسمح للمشغلين بتحريك لفاف الصمام يدويا أثناء التشغيل، تشخيص خطأ، أو إعداد الجهاز دون تطبيق الجهد الكهربائي.
المواصفات الرئيسية
| المعلم |
القيمة |
| رمز الصمام |
4WE6Y6X/EG24N9K4/62 |
| الوظيفة |
4/2-الجهة، عودة الربيع |
| الحجم الاسمي |
الـ NG6 (D03) |
| الجهد الكهربائي |
24 فولت DC |
| طاقة المولينود |
30 واط |
| الحد الأقصى للتدفق |
60 لتر في الدقيقة |
| ضغط أقصى |
350 بار (5,076 PSI) |
| إبطال يدوي |
مخفية |
| المرفق |
ثلاثة أعمدة (EN 175301-803) |
| معيار التثبيت |
معايير ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| السكن |
الحديد الزهري |
| الأختام |
الـ NBR |
| درجة حرارة العمل |
-15 إلى +80 درجة مئوية |
| الوزن |
1.44 كجم |
رمز البكرة Y وظيفة الدائرة
في اتفاقية تسمية ريكسروث WE6 ، يصف الحرف التالي لـ "WE6" الرمز الهيدروليكي للفكرة التركيب المسار في كل من الحالات ذات الطاقة والعديمة الطاقة.الرمز Y يشير إلى ترتيب محدد شائع في الدوائر ذات التصرف الواحد وتطبيقات الحركة العائدة:
- الحالة مع إزالة الطاقة (عودة الربيع ، الجهاز الكهربائي المغلق):P → B ، A → T الضغط الهيدروليكي من التغذية (P) موجه إلى مخرج منفذ B ، في حين يتم تصريف منفذ A مرة أخرى إلى الخزان (T).
- الحالة المزودة بالطاقة (المحرك الكهربائي):P → A ، B → T
يتم تحديد هذا التكوين Y للفول على نطاق واسع حيث تتوافق متطلبات الموقف الآمن مع اتجاه العودة إلى الربيع ، على سبيل المثال ، فتح الأداة عند فقدان الطاقة في آلات الأدوات ،أو إعادة التشغيل كحالة آمنة في آلة الضغط وتشكيل.
D03 (NG6) واجهة تركيب
واجهة التثبيت NG6 / D03 هي نمط تركيب الصفيحة الفرعية الأكثر توضيحًا على نطاق واسع للصمامات الاتجاهية المقاس 6 في الهيدروليك الصناعية.وموقع دبوس تحديد الموقع يظهر تحت أربعة معايير مختلفة: ISO 4401-03 ، DIN 24340-A6 ، CETOP R35H-03 ، و NFPA-D03.
يحدد اللاحظة /62 على رمز ترتيب الصمام أن جسم الصمام يحتوي على فتحة دبوس تحديد الموقع في وضع ISO 4401.هذا التمييز مهم عند تحديد صمام استبدال لمجموعة موجودةتحقق مما إذا كانت اللوحة الفرعية المثبتة تحتوي على دبوس تحديد الموقع؛ إذا كان ذلك موجودًا، فيتعين إضافة الـ /62 أو ما يعادلها.
بناء الموليدات الكهربائية الرطبة
تستخدم سلسلة WE6 بناء الجهاز الكهربائي المغمور بالزيت. يمتد عصا الدفع الجهاز الكهربائي إلى بيئة الزيت الهيدروليكية في جسم الصمام ،باستخدام السائل الهيدروليكي نفسه للتشحيم والتبريدهذا يزيل الختم O-ring المنفصل الذي سيكون مطلوبًا لتصميم دبوس جاف ، مما يقلل من نقاط التسرب المحتملة.
ويمكن إزالة مجموعة الملف الكهربائي دون فصل الصمام عن الصفحة الفرعية ودون إطلاق الضغط الهيدروليكي من الدائرة.ينزلق غطاء الملف من جسم الكهربائية بعد إطلاق الملف الاحتفاظ المكررة، مما يسمح باستبدال الملفات في الموقع
الأسئلة الشائعة
السؤال 1: ما أهمية هذا، وهل يؤثر على التوافق الفرعي؟
يُشير اللاحق /62 إلى تكوين فتحة دبوس تحديد الموقع المحدد لمواجهة الصمام إلى الصفيحة الفرعية، والذي يتوافق مع معيار ISO 4401 مع دبوس تحديد الموقع.إذا كانت لوحة الفرعية الخاصة بك لديها دبوس تحديد الموقع مثبتة، يجب عليك استخدام صمام مع ما يتناسب مع حفرة تحديد الموقع. عدم مطابقة تكوين دبوس تحديد الموقع سوف يمنع الصمام من الجلوس بشكل صحيح ضد وجه الصفيحة الفرعية،مما يؤدي إلى تلف الختم والتسرب الخارجي.
السؤال الثاني: هذا الصمام لديه تحكم يدوي مخفي. كيف يتم تشغيله؟
المفتاح اليدوي المخفي هو محرك دبوس مدفوع على نهاية الصمام الكهربائي ، يمكن الوصول إليه باستخدام أداة صغيرة (عادةً مفتاح هكس 3 مم أو أداة تحويل مخصصة).الضغط على الدبوس إلى الداخل يدويا يحول البكرةيكرر تشغيل الجهاز الكهربائي دون تطبيق الطاقة الكهربائية على الملف. يمنع التصميم الخفي التشغيل اليدوي غير المقصود أثناء التشغيل العادي.
السؤال 3: يتم إدراج الحد الأقصى للتدفق على 60 LPM. هل يمكن للصمام التعامل مع تدفقات انتقالية أعلى دون تلف؟
تصنيف 60 LPM هو الحد الأقصى لتدفق التشغيل المستمر ، وليس عتبة الضرر المطلقة. يتم تحمّل التدفقات المؤقتة القصيرة فوق 60 LPM بشكل عام دون تلف. ومع ذلك ،تدفقات مستمرة أعلى بكثير من هذا التصنيف زيادة القوى الهيدروليكية على البكرة، مما يؤدي إلى زيادة انخفاض الضغط ، وارتفاع درجات الحرارة ، وتسارع التآكل الداخلي. للدوائر التي تعمل بانتظام فوق 60 LPM ، يجب تحديد حجم صمام أكبر.
س4: ما هي السوائل الهيدروليكية المتوافقة مع أغطية NBR لهذا الصمام؟
الصمامات NBR ( المطاط النيتريل بوتادين) متوافقة مع الزيوت الهيدروليكية القائمة على المعادن القياسية (ISO VG 46 و ISO VG 68 هي الأكثر شيوعًا).لا تتوافق أغطية NBR مع السوائل التي تحتوي على استر الفوسفات (مقاومة للحريق)للأنظمة التي تستخدم السوائل المقاومة للحريق ، تقدم ريكسروث أنواع WE6 مع مواصفات FKM (Viton) الختم.
السؤال 5: يتم تصنيف الجهاز الكهربائي بـ 30 واط و 24 فولت DC. ما هي الحماية التي يتمتع بها الملف ضد ارتفاعات الجهد؟
المواصفات / EG24N9K4 للفولك تشير إلى لفولك مصمم مع ثنائي ضغط متكامل (عنصر "K4") لتزويد 24 فولت DC. عندما يطفئ مخرج PLC السولينويد ،المجال المغناطيسي المنهار يخلق ارتفاع في الجهد الكهربائيإن الديود المدمج للضغط يضغط على هذا السباك إلى مستوى آمن، يحمي ترانزستور PLC الخروج والإلكترونيات المحيطة.
