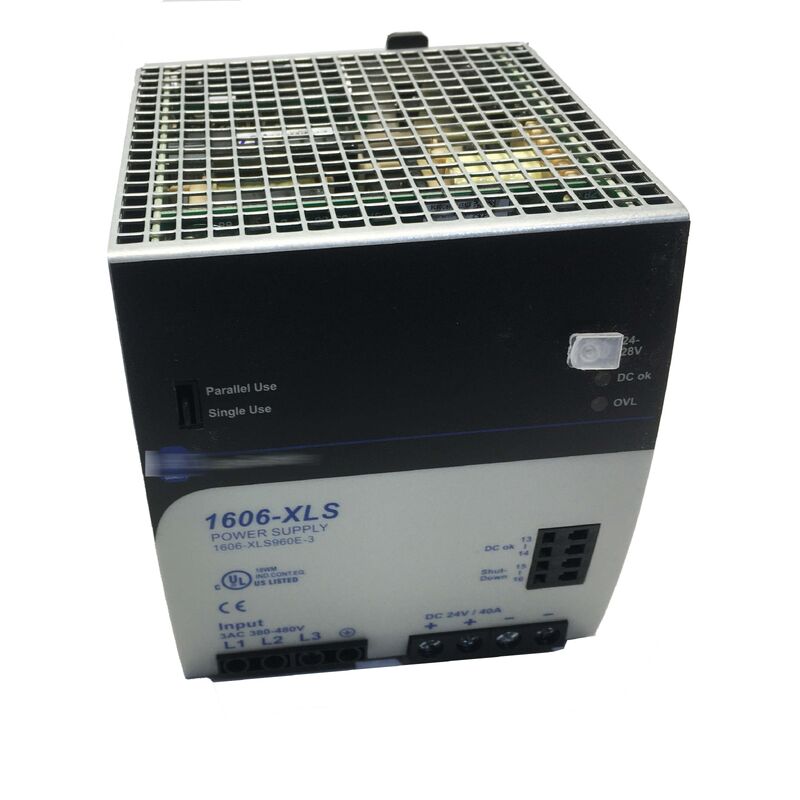

وحدة إمداد الطاقة 1606-XLS960E-3 AB جديدة مختومة من المصنع
Allen-Bradley 1606-XLS960E-3
مصدر طاقة ثلاثي الأطوار بقدرة 960 واط، خرج 24-28 فولت تيار مستمر
نظرة عامة على المنتج
إن 1606-XLS960E-3 هو مصدر طاقة ثلاثي الأطوار بتبديل الوضع مصمم لتوفير خرج 24-28 فولت تيار مستمر بقدرة تصل إلى 960 واط. يبلغ خرجه الاسمي 24 فولت تيار مستمر بتيار خرج مقنن يبلغ 40 أمبير، وهو مخصص لـ مدخل ثلاثي الأطوار 380-480 فولت تيار متردد.
في أنظمة التحكم الصناعية العملية، يجعل هذا منه مرشحًا قويًا لتشغيل أحمال 24 فولت تيار مستمر كثيفة من مصدر واحد مثبت على سكة DIN بدلاً من تقسيم الحمل على وحدات أصغر متعددة. يقع هذا الطراز ضمن عائلة 1606-XLS Performance، ويتميز بكفاءة عالية، واحتياطي طاقة، وتحكم عن بعد في جهد الخرج، وجهة اتصال مرحل DC-OK، وتسجيل بيانات داخلي لاستكشاف الأخطاء وإصلاحها.
كما أنه يدعم التشغيل بكامل الطاقة من -25 درجة مئوية إلى +60 درجة مئوية، مما يجعله مناسبًا للبيئات الأكثر قسوة في الخزائن حيث تكون المساحة الحرارية مهمة.
المواصفات الفنية
| المعلمة |
القيمة |
| رقم القطعة |
1606-XLS960E-3 |
| العلامة التجارية |
Allen-Bradley |
| نوع المنتج |
مصدر طاقة بتبديل الوضع |
| نوع الإدخال |
3 تيار متردد 380-480 فولت |
| جهد الخرج |
24-28 فولت تيار مستمر |
| جهد الخرج الاسمي |
24 فولت تيار مستمر |
| تيار الخرج المقنن |
40 أمبير @ 24 فولت تيار مستمر |
| قدرة الخرج |
960 واط |
| احتياطي الطاقة |
50% |
| طاقة الاحتياطي |
60 أمبير @ 24 فولت تيار مستمر |
| الكفاءة |
94.6% نموذجي |
| وقت الاحتفاظ |
32 مللي ثانية |
| جهة اتصال مرحل DC OK |
نعم |
| تركيب على سكة |
نعم |
| تصنيف الحماية |
IP20 |
| العرض × الارتفاع × العمق |
125 × 124 × 127 ملم |
التطبيقات
إن 1606-XLS960E-3 مثالي لـ توزيع طاقة التحكم 24 فولت تيار مستمر في الخزائن الصناعية الكبيرة، خاصة حيث يجب تشغيل رفوف PLC متعددة، وجزر الإدخال/الإخراج، والمرحلات، وأجهزة الاستشعار، وأجهزة الاتصال، ومكونات السلامة من مصدر مركزي واحد.
مع توفر 960 واط و خرج اسمي 40 أمبير، فإنه يناسب تطبيقات مثل خطوط التعبئة والتغليف الآلية، وأنظمة النقل، ووحدات العمليات، وأنظمة مناولة المواد، ولوحات التحكم الكبيرة للآلات. كما أنه خيار عملي في الأنظمة التي تستفيد من مشاركة التيار المتوازية، و احتياطي طاقة، و ميزات تشخيصية.
في أعمال التحديث، يمكن أن يقلل من تعقيد الخزانة عن طريق استبدال مصادر طاقة 24 فولت أصغر متعددة بوحدة واحدة ذات سعة أعلى، بشرط فحص الحمل الإجمالي والأسلاك والظروف الحرارية بعناية.
دليل الاستبدال
عند استبدال مصدر طاقة 24 فولت موجود بـ 1606-XLS960E-3، ابدأ بفحص مصدر الإدخال، لأن هذا الطراز مصمم لـ أنظمة ثلاثية الأطوار 380-480 فولت تيار متردد بدلاً من الإدخال أحادي الطور.
ثم قم بتأكيد إجمالي تيار حمل 24 فولت، بما في ذلك ذروات بدء التشغيل، لأن المصدر مقنن بـ 40 أمبير اسمي مع طاقة احتياطي إضافية متاحة لدعم الحمل الزائد قصير الأمد. راجع أيضًا مساحة اللوحة، ومدخل الأسلاك، ودرجة الحرارة المحيطة.
هذه الوحدة قابلة للتركيب على سكة DIN، ومصنفة IP20، ومصممة للتركيب في الخزانة. بعد الاستبدال، تحقق من إعداد جهد الخرج، وسلوك DC-OK، وارتفاع درجة الحرارة تحت حمل التشغيل العادي. في الخزائن عالية الكثافة، تأكد من أن الحمل المثبت يظل ضمن نطاق انخفاض القدرة ودرجة حرارة التشغيل المنشورة للوحدة.
أسئلة متكررة
س 1: ما هو الدور الرئيسي لـ 1606-XLS960E-3؟
إنه مصدر طاقة صناعي ثلاثي الأطوار بقدرة 960 واط يقوم بتحويل 380-480 فولت تيار متردد إلى خرج منظم 24-28 فولت تيار مستمر لأحمال نظام التحكم.
س 2: ما مقدار تيار الخرج الذي يوفره؟
يبلغ خرجه المقنن 40 أمبير عند 24 فولت تيار مستمر، كما أنه يدرج 60 أمبير طاقة احتياطي عند 24 فولت تيار مستمر لدعم قصير الأمد.
س 3: هل هو مناسب للتركيب على سكة DIN؟
نعم. توصف الوحدة بأنها مصدر طاقة لسكة DIN، وتوضح المواصفات صراحة أن التركيب على سكة ممكن.
س 4: ما الذي يجعل هذا الطراز مناسبًا للوحات التحكم الكبيرة؟
مزيج من خرج 960 واط، و تيار 40 أمبير، و كفاءة عالية، و احتياطي طاقة، و ميزات تشخيصية يجعله مناسبًا لمهام توزيع 24 فولت تيار مستمر الأكبر حيث تشترك العديد من مكونات التحكم في مصدر واحد.
س 5: ما الذي يجب التحقق منه قبل استخدامه كبديل؟
تحقق من طور الإدخال وجهده، و إجمالي حمل 24 فولت تيار مستمر، ومساحة التركيب، ودرجة حرارة الخزانة. هذا الطراز مخصص لـ أنظمة ثلاثية الأطوار 380-480 فولت تيار متردد، لذلك لا ينبغي اعتباره بديلاً مباشرًا لمصدر طاقة أصغر أو أحادي الطور دون التحقق من التطبيق الكامل.
