6ES7138-4CB10-0AB0 Simatic S7 ET 200S وحدة الطاقة 6ES71384CB100AB0 جديد وأصلي

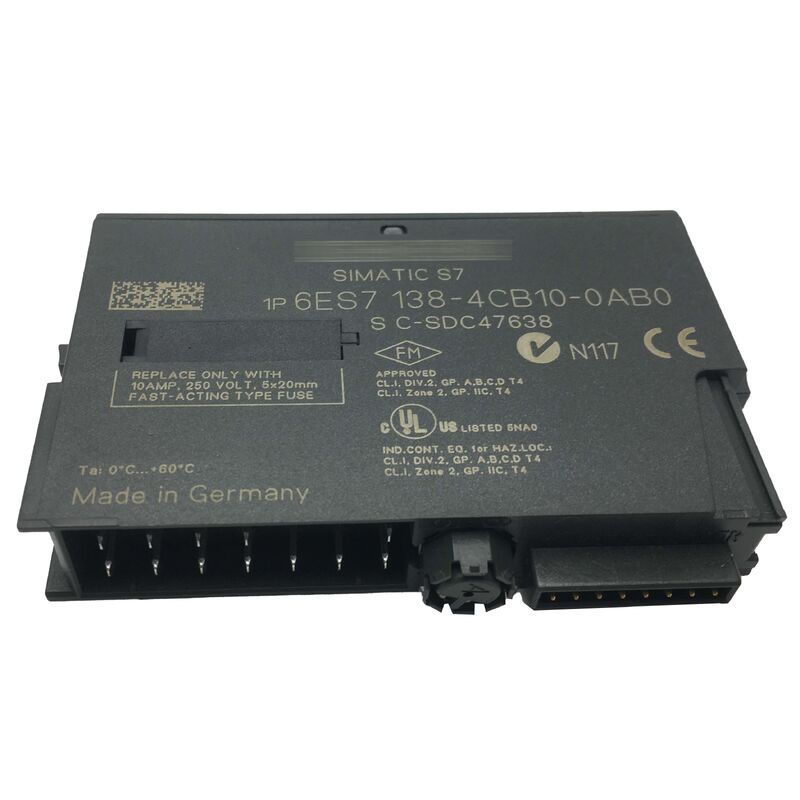

6ES7138-4CB10-0AB0 هي وحدة الطاقة PM-E لأنظمة الإدخال/الإخراج الموزعة Siemens ET200S. في محطة ET200S، تعمل وحدة PM-E كأساس كهربائي بدلاً من مكون معالجة بيانات.

تقوم بتزويد جهد الحمل للوحدات الإلكترونية في مجموعتها الجهدية وتوفر مراقبة مستمرة للجهد. تعتمد جميع مخرجات المشغلات والإشارات المرسلة إلى أجهزة المجال على وحدة PM-E التي توفر طاقة مستقرة ومراقبة.

توفر هذه الوحدة تنوعًا استثنائيًا مع نطاق جهدها الواسع، حيث تتعامل مع جهود حمل التيار المستمر من 24 إلى 48 فولت وجهود حمل التيار المتردد من 24 فولت إلى 120 فولت وحتى 230 فولت. هذا يلغي الحاجة إلى العديد من أنواع وحدات الطاقة المختلفة عبر أقسام النظام المختلفة.

ملاحظة: تم إيقاف هذا المنتج. تنتج Siemens الآن 6ES7138-4CB11-0AB0 كبديل مباشر لها. تستمر الأنظمة الحالية في العمل، ولكن الصيانة تتطلب الحصول على الوحدة الأصلية حيث قد لا يكون البديل متوافقًا تمامًا في جميع التكوينات.

تقوم وحدة PM-E بمراقبة جهد الإمداد باستمرار عبر مجموعة الجهد الكاملة الخاصة بها. عند انخفاض الجهد عن الحد الأدنى أو اختفائه، تكتشف الوحدة الخطأ على الفور وتقوم بالإبلاغ عنه على مستوى الأجهزة دون انتظار استطلاع وحدة التحكم المركزية.

تنتقل معلومات التشخيص عبر مسارين متزامنين:

• توفر مؤشرات LED على الوحدة حالة مرئية فورية — أخضر للتشغيل العادي، أحمر لحالات الخطأ
• تدخل معلومات الحالة في صورة عملية PROFIBUS DP وتصل إلى برنامج PLC لمخرجات الإنذار، وبدء الحالة الآمنة، أو أحداث SCADA

تستخدم حماية قصر الدائرة فيوزًا سريعًا قابلًا للاستبدال يفتح أثناء دوائر القصر في المخرجات لحماية الأسلاك الميدانية النهائية والوحدة نفسها. تتضمن الوحدة أيضًا حماية من القطبية العكسية لمنع التلف الناتج عن توصيل إمداد التيار المستمر بشكل غير صحيح.

في محطة ET200S، تحدد وحدة PM-E بداية مجموعة جهد. تشترك الوحدات الإلكترونية المثبتة على يمينها في جهد الحمل الخاص بها.

تنشئ وحدات PM-E متعددة في نفس المحطة مجموعات جهد مستقلة، مما يسمح بجهود إمداد مختلفة لأقسام مختلفة مع مشاركة نفس اتصال PROFIBUS DP وعنونة وحدة التحكم المركزية.

تمكن هذه الهندسة محطة رأس ET200S واحدة من خدمة الأجهزة الميدانية ذات متطلبات الجهد المختلفة — على سبيل المثال، موصلات 230 فولت تيار متردد في مجموعة جهد واحدة وملفات لولبية 24 فولت تيار مستمر في مجموعة أخرى.

تحافظ سعة العرض الضيقة لوحدة 6ES7138-4CB10-0AB0 البالغة 15 مم على حدود ضيقة لمجموعات الجهد على سكة التثبيت.

يشير مؤشر LED الأحمر إلى وجود خطأ في مجموعة الجهد — عادةً فقدان جهد الإمداد، أو احتراق فيوز، أو انخفاض الجهد عن حد المراقبة. تحقق أولاً من جهد حمل الحمل عند أطراف وحدة PM-E. إذا كان صحيحًا، تحقق من الفيوز القابل للاستبدال. إذا كان كلاهما سليمًا، فقد تكون الوحدة نفسها معيبة.

في معظم الحالات، نعم — تم تصميم -4CB11-0AB0 كبديل مباشر. ومع ذلك، تحقق من إصدار البرنامج الثابت المحدد لوحدة واجهة ET200S وأي إعدادات للمعلمات في STEP 7 قبل الاستبدال، حيث قد تتطلب بعض التكوينات تحديثات للمعلمات.

تسمح وظيفة النسخ الاحتياطي لمحطة ET200S بالحفاظ على حالات المخرجات الأخيرة عندما تنتقل وحدة التحكم المركزية إلى وضع الإيقاف أو ينقطع الاتصال. هذا يمنع تغييرات المخرجات غير المقصودة أثناء توقف وحدة التحكم المركزية التي قد تسبب مشاكل في الآلة أو العملية.

يشير الفيوز الذي يفتح فورًا إلى وجود دائرة قصر مستمرة في الأسفل — في الأسلاك الميدانية، أو مشغل متصل، أو وحدة إلكترونية تالفة. لا تستبدل الفيوز مرة أخرى دون تحديد الخطأ وإزالته. افصل الأسلاك الميدانية واختبر كل دائرة على حدة لتحديد مكان القصر.

تم تصميم هذه الوحدة لمحطات ET200S المستندة إلى PROFIBUS DP. تستخدم محطات PROFINET ET200S أنواعًا مختلفة من وحدات الواجهة. قم بتأكيد بروتوكول الاتصال لمحطة رأس ET200S قبل خلط وحدات الطاقة من أنواع مختلفة، حيث يختلف سياق تكوين النظام.
