| مكان المنشأ | سنغافورة |
| اسم العلامة التجارية | AB |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 5069-OBV8S |
رقم الكتالوج:5069-OBV8S
المصنع:روكويل أوتوماتيك / ألين برادلي
عائلة المنتجات:كومباكت 5000 I/O
نوع الوحدة:الخروج الرقمي للسلامة القابل للتكوين (مصدر أو ثنائي القطب)
القنوات:8
الجهد الخارجي:24 فولت متزامن (17.5-32 فولت متزامن)
تصنيف السلامة:SIL CL3 / PLe / الفئة 4

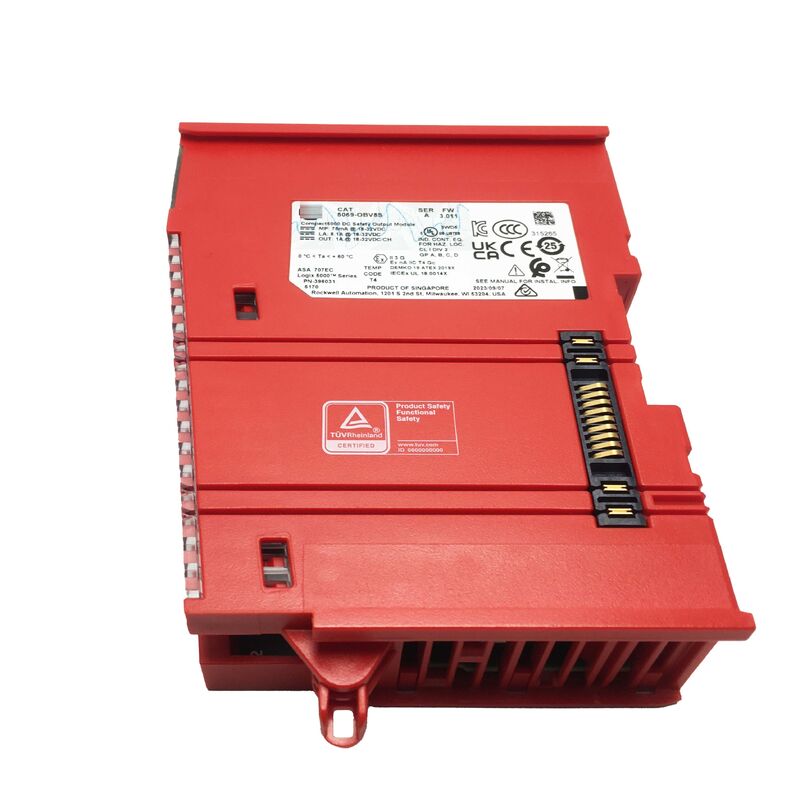

5069-OBV8S هي وحدة خروج رقمية للسلامة قابلة للتكوين من 8 قنوات من عائلة Allen-Bradley's Compact 5000 I/O. وهي توفر مخرجات مصادر متواصلة 24 فولت معتمدة لمستوى سلامة النزاهة CL3 ،مستوى الأداء e (PLe)، والفئة 4 أعلى مستوى من تصنيفات السلامة الوظيفية للأتمتة الصناعية.
تم تصميم هذه الوحدة للتطبيقات التي تتطلب فيها حماية الآلة، وإخراج الوقوف الآمن، ووظائف التوقف المتحكم فيها مخرجات معتمدة للسلامة مع الكشف عن الأخطاء المتكاملة.
تعمل الوحدة كإدخال/إخراج محلي في أنظمة CompactLogix 5380، Compact GuardLogix 5380، أو CompactLogix 5480، وتعمل كإدخال/إخراج موزع عبر EtherNet/IP لـ CompactLogix 5380،(كومباكت غارد لوجيكس 5380)، CompactLogix 5480، ControlLogix 5580، و GuardLogix 5580 أجهزة التحكم.
نوع الإخراج القابل للتكوين sourcing أو bipolar يلبي مجموعة من متطلبات سلكية الأجهزة الميدانية دون الحاجة إلى متغيرات وحدات مختلفة للتطبيقات المختلفة.
عند 1 آمبر لكل قناة ، تدفع الوحدة الأحمال النموذجية في تطبيقات سلامة الآلات: ملفات الإرسال الآمنة ، ودورات تشغيل الستار الضوئي ، والصمامات الكهربائية ، وإشارات تشغيل المحرك.ثمانية قنوات مستقلة في وحدة واحدة رفيعة توفر قدرة إنتاجية كبيرة مع الحفاظ على مساحة اللوحة والهيكل.
| المعلم | القيمة |
|---|---|
| رقم الكتالوج | 5069-OBV8S |
| المصنع | روكويل أوتوماتيك / ألين برادلي |
| قنوات الإخراج | 8 |
| نطاق الجهد الخارجي | 17.5 - 32 فولت DC (اسمية 24 فولت DC) |
| تيار الخروج | 1 A لكل قناة |
| نوع الإخراج | مصدر أو ثنائي القطب (يمكن تكوينه) |
| تصنيف السلامة | SIL CL3 / PLe / الفئة 4 |
| وقت رد فعل السلامة | 4.5 ميس |
| النقطة الدقيقة عرض النبض الخارجي | 400 ميكرو ثانية |
| استهلاك الطاقة | 6.5 واط |
| التثبيت | DIN Rail |
| درجة حرارة التشغيل (أفقية) | 0 - 60 درجة مئوية (32 - 140 درجة فهرنهايت) |
| درجة حرارة التشغيل (عموديا) | 0 - 50°C (32 - 122°F) |
| الأبعاد | 144.57 ملم L × 22 ملم W × 105.42 ملم H |
| الوزن | حوالي 175 غرام |
| أجهزة تحكم متوافقة | كومباكت غارد لوجيكس 5380، غارد لوجيكس 5580، كومباكت لوجيكس 5380 / 5480، التحكم لوجيكس 5580 |
مستوى السلامة الثالث (SIL 3) هو أعلى تصنيف للسلامة المحدد في IEC 62061 لسلامة الآلات. وهو يتوافق مع احتمال حدوث عطل خطير في الساعة في نطاق 10-8 إلى 10-7.بعبارات واضحة، هو المستوى المطلوب لوظائف السلامة التي يجب أن تعمل بشكل موثوق في مواجهة الأضرار الخطيرة المحتملة.
مستوى الأداء e (PLe) والفئة 4 هي تسميات معادلة من ISO 13849-1.
Category 4 requires that a single fault does not lead to loss of the safety function and that the fault is detected before the next safety demand is made — or at least before the next normal machine cycle.
5069-OBV8S يحقق هذه التصنيفات من خلال بنيتها الإخراجية ذات القنوات المزدوجة والتشخيصات المدمجة الشاملة.
تقوم الوحدة باستمرار بمراقبة مخرجاتها من أجل فقدان الطاقة في المجال ، وظروف عدم الحمل ، والدائرات القصيرة ، والتحميلات الزائدة ، ودرجة الحرارة المفرطة.حماية الجهد العكسي وحماية الجهد الزائد مدمجة في الأجهزةهذه التشخيصات تعمل بشكل مستقل عن برنامج الأمان، وتوفر شبكة أمان على مستوى الأجهزة تحت منطق البرنامج.
يشير تسمية "قابلة للتكوين" في الاسم الكامل للوحدة إلى نوعها الكهربائي الخارجي القابل للاختيار.مصادر الإخراجات إمداد التيار من الوحدة إلى الحمولة، والحمل يربط بين هذه المحطة والأرض.
هذه هي أكثر اتفاقيات الأسلاك شيوعًا لمخرجات أدوات الآلات وأمان الروبوتات.
Bipolar configuration allows the module's outputs to be used in circuits where the current direction may vary — useful in specific valve driver and actuator applications where the load requires both polarities at different operating points.
يتم تكوين نوع الإخراج في برنامج Studio 5000 Logix Designer كجزء من تكوين الوحدة. لا يلزم أي تغييرات في الأجهزة أو القفزات.
تستخدم وحدات الدخول / الخروج المدمجة 5000 طابعة 1 جيجابايت تكنولوجيا التبديل المدمج التي تدعم طوبولوجيات الحلقة الخطية ومستوى الجهاز (DLR).
هذه الاتصالات عالية السرعة في الطائرة الخلفية تمكن من معدلات نقل سريعة بين وحدة التحكم ووحدات الإدخال / الإخراج الحاسمة لتطبيقات السلامة حيث ميزانية وقت رد الفعل للسلامة ضيقة.
الوحدة رقم 45 ms safety reaction time is the time from detecting a change on the safety input side to updating the safety output — a key parameter for calculating the overall system reaction time in a safety function.
يجب أن يضاف هذا إلى التأخيرات الزمنية الأخرى في سلسلة السلامة (وقت استجابة المستشعرات، تنفيذ وظيفة السلامة،استجابة جهاز التشغيل) عند التحقق من صحة أداء وظيفة السلامة الكاملة مقابل وقت التوقف المطلوب.
كما تتكامل الوحدة مع النظام البيئي Compact 5000 الأوسع ، حيث تتلقى توزيع الطاقة على الجانب الميداني من وحدات Compact 5000 المتوافقة التي توفر هذه الخدمة.
