| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | Siemens |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FX2003-0DM67 |

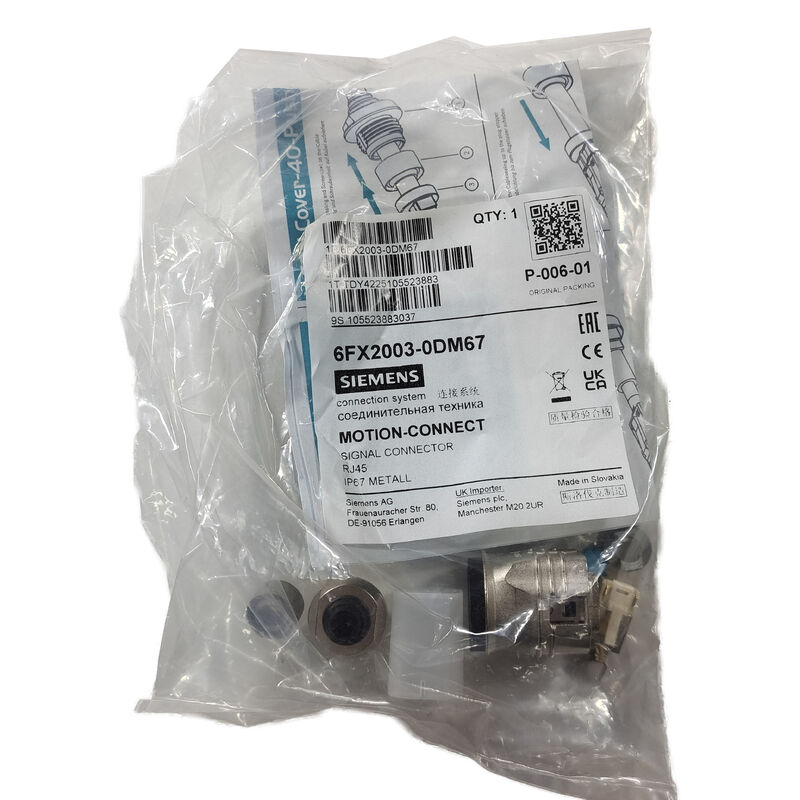

الـ 6FX2003-0DM67 هو رابط إشارة RJ45 من شركة سيمنز ذو جسم معدني لمواجهة DRIVE-CLiQ ، الحافلة الرقمية للاتصالات والردود الفعلية المستخدمة في جميع أنحاء نظام SINAMICS للدفع لربط المحركات ،مشفرات، ومكونات المحركات. يحمل DRIVE-CLiQ كل من الطاقة والاتصالات المتسلسلة عالية السرعة عبر اتصال كابل واحد في تنسيق RJ45 ،جعل الصلبة الميكانيكية والبيئية للموصول ذات صلة مباشرة بموثوقية النظام.
The 6FX2003-0DM67 metal version replaces the earlier plastic-bodied 6FX2003-0DC67 connector — Siemens upgraded the construction material specifically to achieve the IP67 protection rating and the mechanical durability needed in demanding machine tool and industrial automation installation environments.
| المعلم | القيمة |
|---|---|
| نوع الجهاز | RJ45 |
| واجهة | (درايف-كليك) |
| مادة الجسم | المعدن |
| تصنيف الحماية | IP67 |
| الوزن | 0.08 كجم |
| السلسلة | اقتراح-توصيل |
| السابقة | 6FX2003-0DC67 (بلاستيك) |
DRIVE-CLiQ (Drive Component Link with IQ) هي واجهة رقمية خاصة بـ Siemens لنظام المحرك SINAMICS يربط مكونات المحرك في طوبولوجية الاتصالات الرقمية المنظمة:
الاتصالات المتكاملة مع مشفرات المحرك:المحركات المتوافقة مع SINAMICS مع واجهة مدمجة DRIVE-CLiQ في المشفروبيانات تحديد المحرك مباشرة إلى محرك SINAMICS عبر وصلة DRIVE-CLiQ ، مما يلغي واجهات الكابلات المنقحة المنفصلة أو الكابلات المشفرة التناظرية المستخدمة في أجيال المحركات القديمة.
القدرة على التوصيل والتعرف:المكونات المجهزة بـ DRIVE-CLiQ تحمل بيانات تحديد الهوية الرقمية القابلة للقراءة من قبل محرك SINAMICS عند الاتصال مع دعم التعرف التلقائي على المكونات والتحقق من التكوين.الحد من أخطاء التشغيل الناجمة عن اختيار الخطأ لنوع الكابل أو المحرك.
طوبولوجيا السلسلة والنجوم:DRIVE-CLiQ supports both daisy-chain (sequential module-to-module) and star (hub) wiring topologies depending on the specific SINAMICS hardware configuration — the RJ45 connector format is common across both topology types.
وصلات المحرك SINAMICS S120:اتصالات واجهة DRIVE-CLiQ بين وحدات المحركات SINAMICS S120 ومحركات SIMOTICS servo مع مشفرات DRIVE-CLiQ متكاملة
محاور خدمة لأدوات الآلات الحاسوبية:أدوات آلة SINUMERIK CNC باستخدام أنظمة SINAMICS S120 القيادة مع ردود فعل مشفر محرك DRIVE-CLiQ
محركات المفاصل للروبوت الصناعي:أنظمة تحرك الروبوتات الخدمية القائمة على SINAMICS حيث تتطلب اتصالات DRIVE-CLiQ في كل محرك مشترك أداءً قويًا ومغلقًا للاتصالات في بيئة تشغيل الروبوت.
استبدال وإصلاح الميدان:استبدال موصلات DRIVE-CLiQ المتضررة أثناء الصيانة الميدانية خاصة عندما يكون موصل البلاستيك الأصلي 6FX2003-0DC67 قد فشل ،المعدن 6FX2003-0DM67 يوفر ترقية وظيفية مباشرة في نفس موقف الاتصال.
السؤال 1: هل 6FX2003-0DM67 بديل بسيط لموصول البلاستيك 6FX2003-0DC67 القديم؟
نعم، النسخة المعدنية من 6FX2003-0DM67 هي الخليفة المباشرة لـ 6FX2003-0DC67، وتتشارك نفس واجهة رابط RJ45 وتعيين دبوس DRIVE-CLiQ.الإصدار المعدني يمكن أن يحل محل الإصدار البلاستيكي في نفس التطبيق، مما يوفر متانة ميكانيكية محسنة وتسجيل بيئي IP67 كترقية وظيفية.
س2: هل تصنيف IP67 ينطبق على المرفق فقط، أم أنه يتطلب بنية خاصة للكابلات المزدوجة؟
تصنيف IP67 لموصول 6FX2003-0DM67 نفسه يصف أداء الختم للموصول عند التزاوج بشكل صحيح والانخراط.تحقيق حماية IP67 الكاملة في نظام الكابلات المجمعة يتطلب أيضا استخدام كابل DRIVE-CLiQ تصنيفها لنفس فئة الحماية وضمان أن يكون المرفق مقعد تماما ومغلقةتأكد من تصنيف IP لمجموعة الكابلات الكاملة من وثائق كابلات Siemens DRIVE-CLiQ ، حيث يسهم معطف الكابلات وتخفيف التوتر أيضًا في مستوى حماية النظام العام.
السؤال 3: ما هي الإشارات التي تحملها واجهة DRIVE-CLiQ من خلال هذا المرفق؟
يحمل DRIVE-CLiQ مزيجاً من طاقة التيار المباشر منخفضة الجهد (الذي يوفر الإلكترونيات المرتبطة بالمكون) والاتصالات الرقمية المتسلسلة عالية السرعة (بيانات موقع المشفر، تحديد المكونات,البيانات التشخيصية، ومعلومات البرمجيات الثابتة) عبر نفس اتصال الكابلات في تنسيق RJ45.تكوين دبوس رابط 6FX2003-0DM67 يستوعب هذه الواجهة المشتركة للطاقة والبيانات ضمن تنسيق RJ45 القياسي 8-الموقف.
السؤال 4: هل يمكن استخدام 6FX2003-0DM67 مع أجيال محركات SINAMICS غير S120؟
يتم استخدام DRIVE-CLiQ عبر منصات محركات SINAMICS متعددة خارج S120 ، بما في ذلك بعض S110 وأنظمة محركات Siemens الأخرى من الجيل الحالي التي اعتمدت معيار واجهة DRIVE-CLiQ. Confirm from the specific drive system's hardware documentation whether the DRIVE-CLiQ interface and connector specification match — while the RJ45 physical connector format is consistent across DRIVE-CLiQ-equipped platforms، تحقق دائماً من التوافق مع مزيج محرك و محرك معين في الجهاز.
