| مكان المنشأ | النمسا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6EP1336-3BA00 |

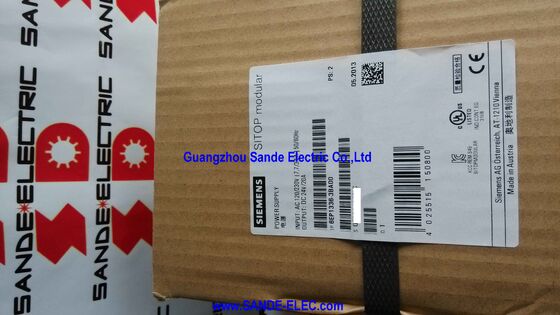

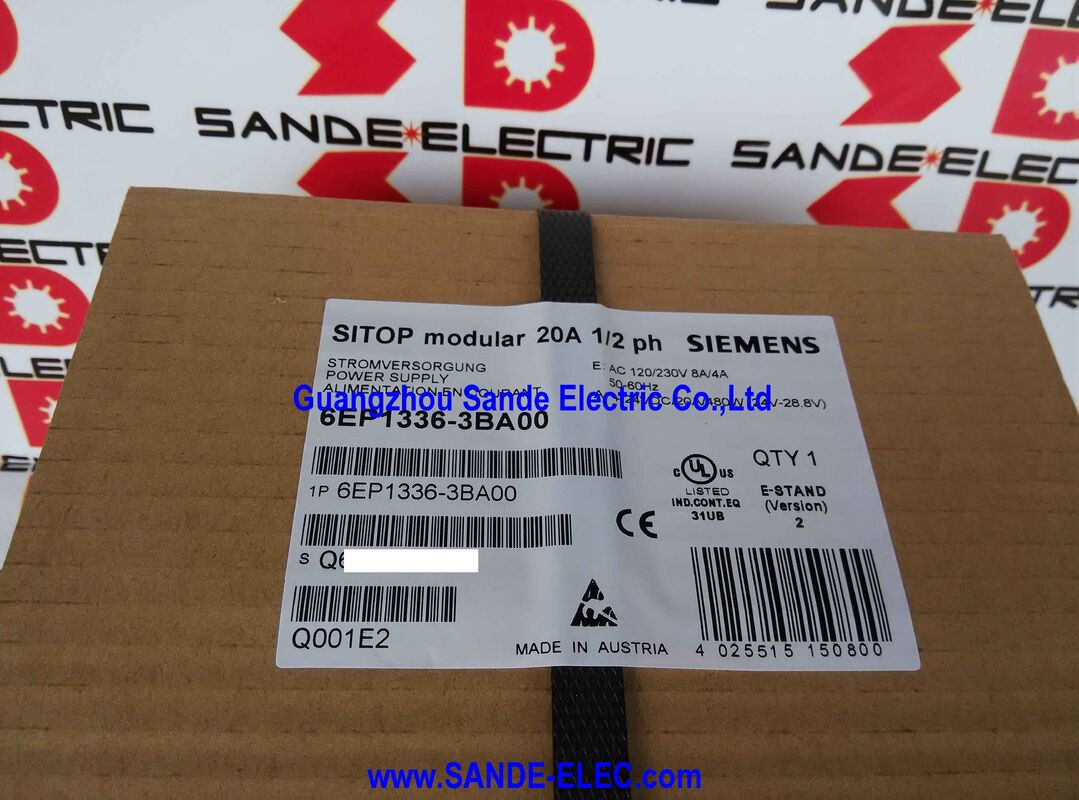

6EP1336-3BA00 هو Siemens' 20A SITOP مصدر طاقة وحداتي المعيار الصناعي لمصدر طاقة ثابت 24 فولت موثوق به في الآلات والأنظمة المعقدة.بمخرج مستمر بقوة 480 واط مع مدخل واسع النطاق من التيار المتردد بقوة 85 و 275 فولت، هذه الوحدة تقبل تقريبا أي إمدادات الشبكة أحادية المرحلة في جميع أنحاء العالم دون تغيير القفز أو المفتاح. سواء كانت اللوحة متصلة بمصدر إمدادات 120 فولت أمريكا الشمالية أو 230 فولت أوروبا،6EP1336-3BA00 تشغيل بشكل صحيح.
وظيفة تعزيز الطاقة هي الميزة التي تفصل SITOP Modular عن مصادر الطاقة الصناعية الأساسية. عندما يحتاج مفكّك الدوائر لحماية فرع أسفل التيار 24 فولت DC إلى التشغيل،يجب أن يدفع مصدر الطاقة المتردد 3 ′′ 10 مرات من التيار المسمى للكاسح لجزء من الثانية لدفع الكاسح إلى المنطقة المغناطيسية (المباشرة). 6EP1336-3BA00 يوفر ما يصل إلى 60A ل 25ms 3 أضعاف 20A تصنيفها الخروجفروع معطلة تسحب التيار المستمر، لا يمكن أن يؤدي إلى تشغيل المفتاح، ويمكن أن يسبب ضرر أو حريق.
سلوك الدائرة القصيرة قابل للاختيار بين وضعين في وضع التيار الثابتالحدود التيار التغذوي إلى قيمتها الاسمية وتخفض الجهد الخارجي مفيد للأنظمة التي يجب أن تحصل على الحمل بعض الطاقة حتى أثناء خطأفي وضع إيقاف القفل ، يتم إيقاف التغذية في حالة الدورة القصيرة وتتطلب إعادة ضبط يدوية مفيدة لاستجابة الخطأ المتحكم فيها حيث يجب أن يتوقف النظام ويُنبئ المشغل.
| المعلم | القيمة |
|---|---|
| رقم الجزء | 6EP1336-3BA00 |
| المدخلات | 85275 فولت AC، مرحلة واحدة، 50/60Hz |
| تيار المدخل | 7.7A @ 120V / 3.5A @ 230V |
| الناتج | 24 فولت DC، 20A (يمكن ضبطه 24 ∼ 28.8 فولت) |
| القوة | 480 واط |
| تعزيز الطاقة | 60A / 25ms |
| وقت الإيقاف | 20ms @ 230V AC |
| مصابيح LED | 3 (DC OK / الإفراط في الحمل / إيقاف التشغيل) |
| الأبعاد | 160 × 125 × 125 ملم |
| تصنيف الملكية الفكرية | IP20 |
| درجة حرارة التشغيل | -25 إلى +70 درجة مئوية |
| الشهادات | cULus ، ATEX ، IECEx ، الفئة I Div 2 |
| استبدال | 6EP1336-3BA10 (عرض 90 ملم) |
الـ 6EP1336-3BA10 هو بديل مباشر مؤكد من سيمنز لـ 6EP1336-3BA00. المواصفات متطابقة كهربائياً: نفس مدخل التيار المتردد 85V275V ، نفس مخرج 24V DC / 20A / 480W ،نفس وظائف تعزيز الطاقة و LEDالفرق الفيزيائي هو عرض السقف 90 ملم لـ 3BA10 مقابل 160 ملم لـ 3BA00. يحتل 3BA10 مساحة سكة حديد DIN أقل. تأكد من قطع اللوحة ومساحة سكة حديد DIN عند إعادة التجهيز.
س1: ما هي وظيفة تعزيز الطاقة ولماذا يهم؟
يوفر Power Boost ما يصل إلى 60A لـ 25ms ̇ ثلاثة أضعاف 20A المسجلة. هذا التيار الذروة ضروري لتشغيل مفككات الدوائر المغناطيسية على توزيع 24V DC.السفر المغناطيسي لقطاع الكهرباء القياسي يتطلب 5 × 10 أضعاف التيار المسموح به للذهاب على الفور. بدون ما يكفي من التيار الزائد ، قد لا يطلق فرع معطل مفككه ، مما يترك العيب مستمر.التخلص السريع من أجهزة الحماية في الأسفل.
س2: ما هو الفرق بين التيار الثابت وسلوك القطع القصير عند إيقاف التشغيل؟
في وضع التيار الثابت ، يحدّ التيار الخارجي من التيار الخارجي إلى القيمة المسجلة تقريبًا عندما يتم تقصير التيار الخارجي ، ينهار الجهد الخارجي ، ويبقى التيار الخارجي يعمل ،والحمل يتلقى تيار محميعندما يتم إزالة القصير، يتم استعادة الطاقة تلقائيًا في وضع إيقاف القفل،الطاقة تنقطع من الناتج تماما وتغلق يتطلب إعادة ضبط يدوية (عادة دورة مدخل التيار المتردد) لإعادة التشغيلحدد إيقاف القفل حيث يجب أن يوقف خطأ النظام ويؤدي إلى استجابة المشغل.
السؤال 3: إن الجهد الخارجي قابل للتعديل ما هو الغرض من تعديل فوق 24 فولت DC؟
الخروج قابلة للتعديل من 24 فولت إلى 28.8 فولت DC. يعوض الجهد الخارجي الأعلى انخفاض الجهد في الرحلات الطويلة للكابلات بين مصدر الطاقة والحمولات البعيدة 24 فولت.إذا كان التغذية في نهاية واحدة من لوحة كبيرة أو آلة والحملات في الطرف الآخر، تقلل مقاومة الكابل من الجهد النهائي عند الحمل. تعيين مخرج التوريد إلى 25 فولت أو 26 فولت يوفر 24 فولت في نهايات الحمل على الرغم من انخفاض الكابل.قياس الجهد النهائي في الحمل الحرج الأكثر بُعدًا قبل ضبط.
السؤال 4: هل يمكن توصيل وحدات 6EP1336-3BA00 متعددة بالتوازي لزيادة التيار؟
نعم. مجموعة SITOP Modular تدعم التشغيل المتوازي مع توزيع حمولة متماثل اختياري. يتم تعيين الجهد الخارجي بشكل متطابق على كلا الوحدات ، وكلاهما يوفر الحافلة المشتركة 24 فولت DC.لتقاسم الحمولة التلقائي بالكامل، يتم إضافة وحدات الازدحام من سيمنز (على سبيل المثال، وحدة الازدحام SITOP) إلى التكوين الموازي لعملية الازدحام الحقيقية N + 1.
السؤال 5: من أين يأتي 6EP1336-3BA00 بعد التوقف؟
من خلال سوق SITOP للخدمات العامة بعد التسليم المعتمدة (الموزعين المعتمدين من سيمنس (حيث لا يزال المخزون موجودًا) ، وتجار مصادر الطاقة الصناعية المتخصصة، وموردين فائضين تم اختبارهم.6EP1336-3BA10 هو البديل المباشر مع أداء كهربائي متطابق في غطاء أضيقتأكيد مساحة اللوحة قبل تحديد 3BA10 كبديل لتركيب 3BA00 الحالي.
