| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6ES7134-4NB51-0AB0 |

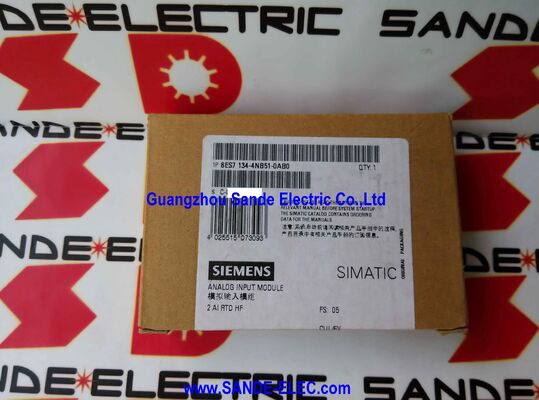

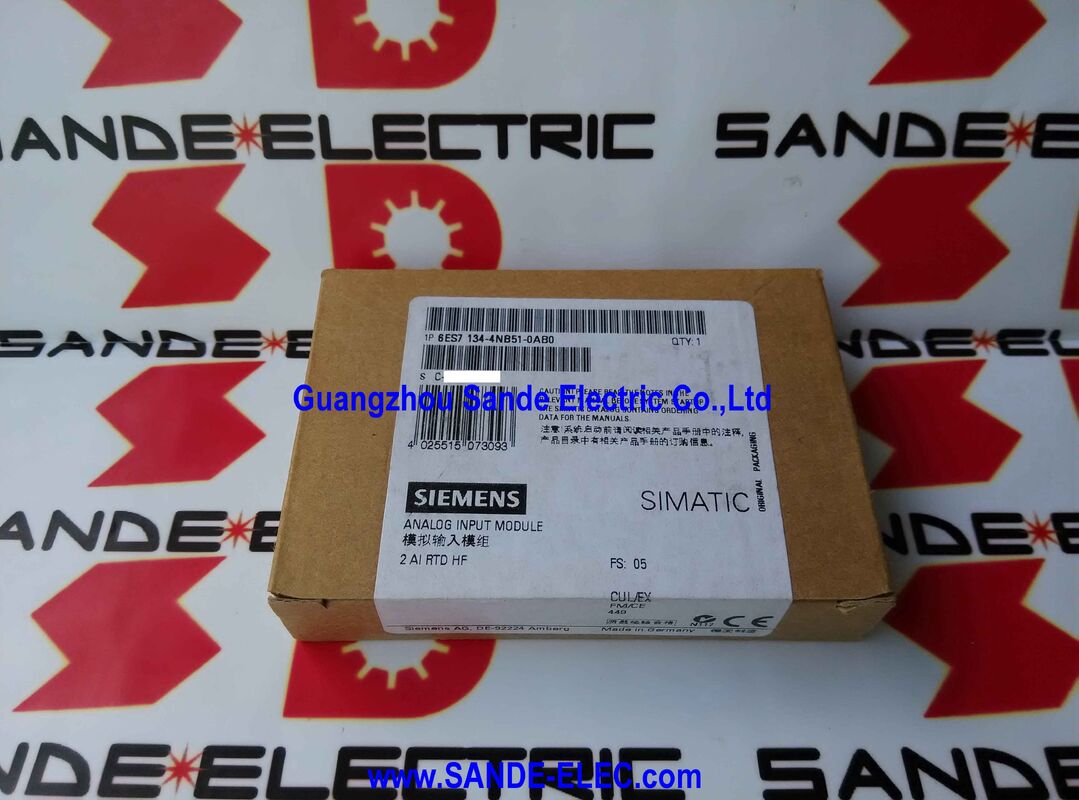

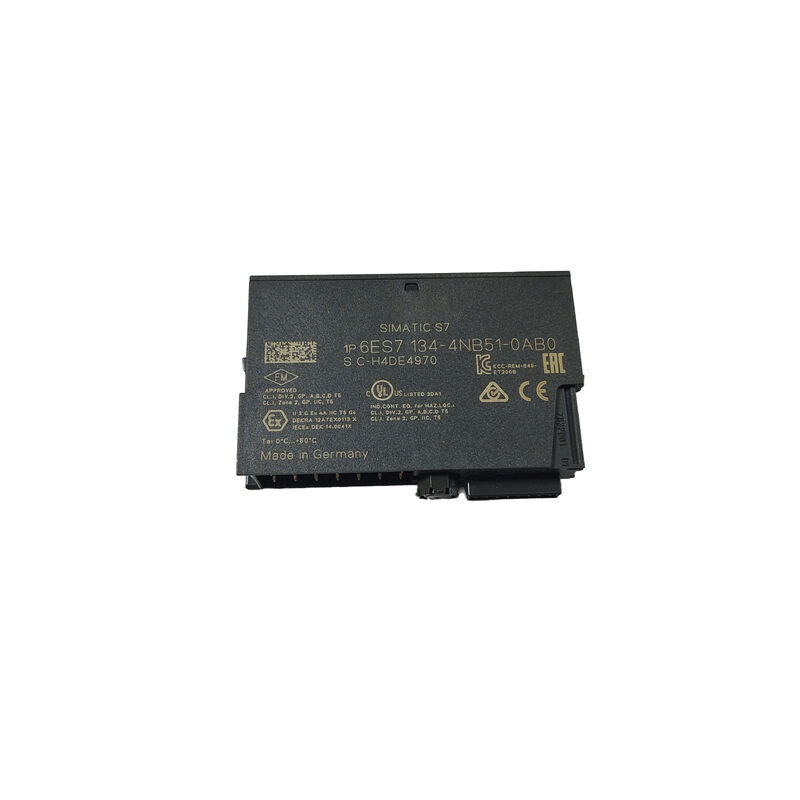

6ES7134-4NB51-0AB0 هي وحدة الإدخال التناظرية عالية الجودة 2AI RTD لـ Siemens SIMATIC ET 200S للإدخال/الإخراج الموزع. تقبل كل من قناتي الإدخال كاشف درجة حرارة المقاومة (RTD) — مستشعر Pt100، أو Pt200، أو Pt500، أو Pt1000، أو Ni100، أو Ni120، أو Cu10 — وتعيد قياس درجة الحرارة إلى PROFIBUS DP master بدقة إشارة زائد 15 بت. بدقة تبلغ ±0.1%، يعد هذا أحد خيارات إدخال درجة الحرارة الأكثر دقة في نطاق الوحدة التناظرية ET 200S.
تعتبر تسمية "الميزة العالية" (HF) تمييزًا ذا معنى. توفر وحدات RTD ذات الميزات القياسية في عائلة ET 200S دقة أقل وقياسًا أقل دقة. تضيف وحدة HF دقة أعلى (15 بت مقابل 13 بت في الوحدات القياسية) وتعويض مقاومة الخط الداخلي - وهي الميزة التي تميزها كثيرًا في التطبيقات الميدانية.
تعويض مقاومة الخط الداخلييزيل خطأ قياس درجة الحرارة الناتج عن مقاومة الكابل الذي يربط مستشعر RTD بالوحدة. في تركيبات RTD ذات سلكين، تضيف مقاومة الكابل مباشرة إلى مقاومة المستشعر ولا يمكن تمييزها عن درجة الحرارة - يبدو كابل 20 أوم وكأنه إزاحة درجة حرارة 20 أوم (حوالي 50 درجة مئوية عند Pt100). تقوم دائرة التعويض الداخلية لوحدة HF بقياس وطرح خطأ مقاومة الكابل هذا دون الحاجة إلى تصحيح خارجي، مما يجعل التركيبات ذات السلكين عملية بدقة معقولة للمسافات التي يكون فيها الكابل ذو السلكين هو الاختيار الاقتصادي.
تعمل التركيبات المكونة من 3 أسلاك و4 أسلاك على التخلص من خطأ مقاومة الكابل عند المستشعر باستخدام تقنيات استشعار كلفن التقليدية أو تقنيات الجسر، ولكنها تتطلب المزيد من الموصلات لكل مستشعر. تدعم الوحدة جميع تكوينات الأسلاك الثلاثة، مما يمنح مصمم النظام المرونة في استراتيجية توصيل أسلاك المستشعر لكل موضع مستشعر.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | 6ES7134-4NB51-0AB0 |
| قنوات الإدخال | 2 |
| نوع الإدخال | RTD (كاشف درجة حرارة المقاومة) |
| دقة | 15 بت + علامة |
| دقة | ±0.1% |
| أسلاك الاستشعار | 2 سلك / 3 أسلاك / 4 أسلاك |
| تعويض الخط | نعم (داخلي) |
| عرض | 15 ملم |
| خطأ الصمام | SF (خطأ المجموعة) |
| منصة | سيماتيك إت 200 إس |
| حالة | توقف (01/10/2023) |
يحمل كلاهما البادئة "NB" وتعيين High Features، لكنهما يقيسان أنواع أجهزة استشعار مختلفة:
| رقم الجزء | نوع الإدخال | الاستشعار |
|---|---|---|
| 6ES7134-4NB51-0AB0 | ارتد (HF) | Pt100/Ni100/Cu10 وما يعادله |
| 6ES7134-4NB01-0AB0 | الحرارية (HF) | الأنواع E، N، J، K، L، S، R، B، T، C |
هاتان الوحدتان غير قابلتين للتبديل - كلاهما يقبل نفس الوحدة الطرفية ET 200S، ولكن تختلف الإلكترونيات وتقنية القياس تمامًا. تأكد من نوع المستشعر في التثبيت قبل التحديد.
س1: ما هي أنواع مستشعرات RTD المتوافقة مع 6ES7134-4NB51-0AB0؟
تقبل الوحدة أنواع RTD الصناعية القياسية من البلاتين والنيكل: Pt100، وPt200، وPt500، وPt1000، وNi100، وNi120، وNi1000، وCu10 (المنحنيات القياسية DIN/IEC). يتم تكوين نوع المستشعر لكل قناة في معلمات وحدة ET 200S أثناء تكوين أجهزة STEP 7 أو TIA Portal. تأكد من نوع المستشعر المثبت في التطبيق قبل التكوين.
س2: ما هي الوحدة الطرفية المطلوبة لـ 6ES7134-4NB51-0AB0؟
تتطلب الوحدة وحدة طرفية ET 200S — إما TM-E15S24-AT (محطة من النوع اللولبي، 6ES7193-4CL20-0AA0) أو TM-E15C24-AT (محطة بمشبك زنبركي، 6ES7193-4CL30-0AA0). توفر الوحدة الطرفية أطراف الأسلاك الميدانية وتتصل فعليًا بسكة ET 200S. يجب طلب الوحدات الطرفية بشكل منفصل.
س3: كيف يعمل تعويض مقاومة الخط الداخلي، ومتى يكون ذلك مهمًا؟
في دائرة RTD ذات سلكين، يحمل الكبل الذي يربط المستشعر بالوحدة تيار القياس ويقدم أيضًا مقاومة تضيف إلى قراءة المستشعر كخطأ في إزاحة درجة الحرارة. يطبق التعويض الداخلي تصحيحًا يعتمد على قياس مرجعي معروف لطرح مقاومة الكابل من النتيجة. وهذا الأمر مهم للغاية بالنسبة للكابلات الطويلة ذات السلكين - عند Pt100، فإن كل 1Ω من مقاومة الكابل تقدم حوالي 2.5 درجة مئوية من خطأ القياس دون تعويض. تعمل وحدة HF على تقليل هذا الخطأ دون الحاجة إلى أسلاك مكونة من 3 أو 4 أسلاك.
Q4: تم إيقاف 6ES7134-4NB51-0AB0. هل هناك بديل سيمنز الحالي؟
تم استبدال نظام ET 200S بمنصة ET 200SP. يقدم ET 200SP وحدات إدخال RTD مكافئة مع إمكانية قياس متوافقة. بالنسبة لتركيبات ET 200S الحالية، مصدر 6ES7134-4NB51-0AB0 من خلال سوق ما بعد البيع ET 200S. لتصميمات النظام الجديد، استخدم ما يعادل ET 200SP. تأكد من نوع الاستبدال الدقيق مع Siemens Industry Mall.
Q5: يضيء مؤشر SF LED على 6ES7134-4NB51-0AB0. ماذا يدل هذا؟
يشير مؤشر LED SF (خطأ المجموعة) إلى خطأ على مستوى الوحدة - عادةً إشارة مستشعر خارج النطاق (دائرة مفتوحة، أو دائرة قصيرة، أو قراءة مستشعر خارج النطاق الذي تم تكوينه)، أو خطأ في أجهزة الوحدة. اقرأ البيانات التشخيصية عبر STEP 7 أو TIA Portal لتحديد رمز الخطأ المحدد. تعد الدائرة المفتوحة RTD (انقطاع سلك المستشعر) السبب الأكثر شيوعًا لتنشيط SF LED؛ يتم تقديمه كقراءة عالية المستوى أو منخفضة الحجم اعتمادًا على نوع الفاصل.
