| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

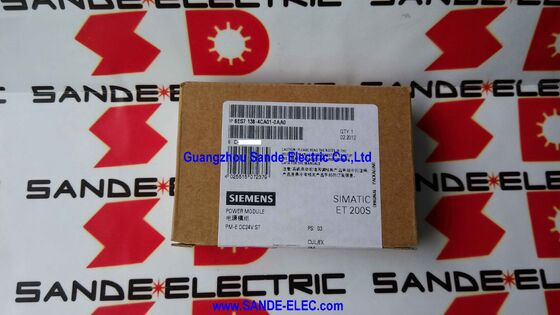

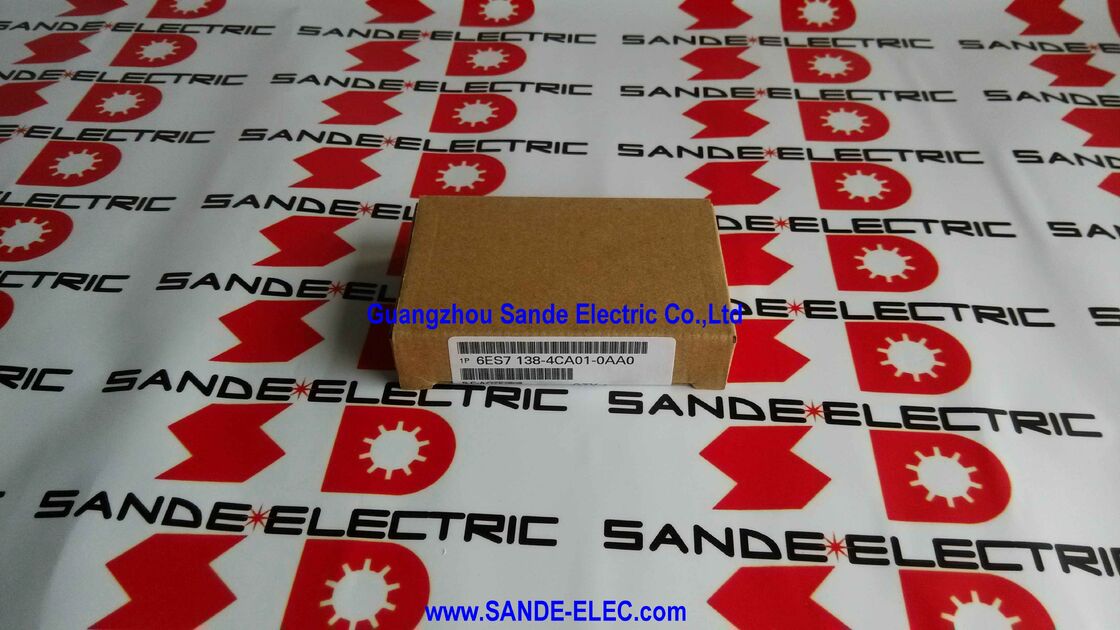

| رقم الموديل | 6ES7138-4CA01-0AA0 |
في عقدة الإدخال/الإخراج الموزعة SIMATIC ET 200S، تحدد PM-E (وحدة الطاقة - الإلكترونية) مجال إمداد الطاقة للوحدات النمطية التي تتبعها إلى اليمين في الصف الطرفي. يستقبل كل PM-E 24V DC من مصدر خارجي ويوزعه على سكة الإمداد الإلكترونية لوحدات الإدخال / الإخراج المجاورة. تستمد الوحدات الموجودة على يمين PM-E قوتها التشغيلية من مجموعة الإمداد الخاصة بـ PM-E حتى PM-E التالي أو حدود الصف الطرفي.
يوفر 6ES7138-4CA01-0AA0 فصلًا محتملاً - عزل كهربائي بين جهد الحمل (24 فولت تيار مستمر من مصدر الإمداد الخارجي) وحافلة اللوحة الإلكترونية المعززة PROFIBUS DP. يمنع هذا الفصل اضطرابات العرض الميداني من الوصول إلى ناقل الاتصالات المعزز، ويعزل مجموعات الإمداد عن بعضها البعض عند استخدام وحدات PM-E متعددة في عقدة ET 200S واحدة.
تم تضمين تشخيصات جهد الحمل المفقود. في حالة فشل إمداد التيار المستمر بجهد 24 فولت إلى PM-E أو خروجه عن المواصفات، ترسل الوحدة رسالة تشخيصية إلى PROFIBUS DP الرئيسي - تتلقى وحدة التحكم إخطار الخطأ تلقائيًا دون الحاجة إلى أسلاك مراقبة خارجية.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | 6ES7138-4CA01-0AA0 |
| نظام | سيماتيك DP ET 200S |
| الجهد المقنن | 24 فولت تيار مستمر |
| ماكس الحالي | 10 أمبير (حتى 60 درجة مئوية) |
| تيار الإدخال (بدون تحميل) | 4 مللي أمبير كحد أقصى |
| فقدان الطاقة | 0.1 واط |
| حماية ماس كهربائى | خارجي فقط (قاطع من النوع C) |
| عكس حماية القطبية | نعم |
| الانفصال المحتمل | نعم (تحميل / ناقل / وحدة إلى الوحدة النمطية) |
| عزل | 500 فولت تيار مستمر |
| التشخيص | جهد الحمل مفقود |
| المصابيح | الأخضر (PWR)، الأحمر (SF) |
| بيانات المعلمة | 3 بايت |
| أبعاد | 15 × 81 × 52 ملم |
| وزن | ~35 جرام |
| حالة | توقف |
لا يحتوي 6ES7138-4CA01-0AA0 على حماية داخلية من ماس كهربائى على جانب جهد الحمل. يجب تركيب جهاز حماية خارجي عند المنبع — يتم تحديد قاطع دائرة بخاصية التعثر C. وهذا شرط تصميم، وليس خيارا. بدون القاطع الخارجي، لا تتمتع الدائرة القصيرة في الأسلاك الميدانية أو الوحدة المتصلة بأي حماية تحد من التيار من PM-E نفسها. حدد حجم القاطع الخارجي للحمل المتصل، وليس فقط الحد الأقصى لوحدة 10 أمبير.
س1: ماذا يعني "PM-E" في اصطلاح التسمية ET 200S؟
يشير PM-E إلى وحدة الطاقة الإلكترونية. إنها الوحدة التي توفر جهد الإمداد الإلكتروني لمجموعة من وحدات الإدخال / الإخراج ET 200S المجاورة. على عكس PM-D (وحدة الطاقة المنفصلة)، التي توفر التيار لأحمال الإخراج المنفصلة، تعمل PM-E على تشغيل الدوائر الإلكترونية لوحدات الإدخال / الإخراج نفسها. تعمل وحدات PM-E المتعددة في عقدة واحدة على تقسيم الإمداد الإلكتروني إلى مجموعات تعمل بشكل مستقل.
س2: لماذا يلزم وجود قاطع دائرة خارجي بخاصية C؟
لا يوفر 6ES7138-4CA01-0AA0 أي حماية داخلية من ماس كهربائى. بدون قاطع التيار، يمكن أن تؤدي دائرة كهربائية قصيرة في الأسلاك الميدانية أو وحدة قصر إلى سحب تيار غير محدود من مصدر الإمداد، مما يؤدي إلى إتلاف PM-E والوحدات المتصلة. يتم تحديد خاصية التعثر C لأن وحدات PM-E ووحدات الإدخال/الإخراج تقدم تيار تدفق سعوي عند التشغيل - يمنع التسامح العالي للتدفق في منحنى C حدوث التعثر المزعج أثناء بدء التشغيل العادي مع الاستمرار في الحماية من تيارات الأعطال الحقيقية.
س 3: ما الذي يفعله تشخيص جهد الحمل المفقود عمليًا؟
إذا كان دخل تيار مستمر 24 فولت إلى PM-E أقل من عتبة الكشف، فإن الوحدة تولد رسالة تشخيصية يقرأها سيد PROFIBUS DP كخطأ في الوحدة. يتلقى برنامج PLC الرئيسي الخطأ، مما يسمح لنظام التحكم بالتفاعل مع فقدان جهد إمداد ET 200S - مما يؤدي إلى إيقاف عمليات الإدخال/الإخراج المتأثرة بأمان أو إصدار إنذار. يعد هذا مفيدًا أكثر بكثير من مجرد فقدان وظيفة الإدخال/الإخراج دون تفسير.
Q4: كم عدد وحدات الإدخال/الإخراج التي توفرها وحدة 6ES7138-4CA01-0AA0؟
يقوم PM-E بتزويد جميع وحدات الإدخال/الإخراج ET 200S في مجموعة مصدر الطاقة الخاصة به - من موضع PM-E إلى PM-E التالي أو نهاية الصف الطرفي، أيهما يأتي أولاً. يعتمد عدد الوحدات على السحب الحالي لكل وحدة في المجموعة. يجب ألا يتجاوز إجمالي التيار لجميع الوحدات في المجموعة 10 أمبير عند 60 درجة مئوية. احسب إجمالي السحب الحالي الإلكتروني لجميع الوحدات في المجموعة وتأكد من بقائه ضمن هذا الحد.
Q5: تم إيقاف 6ES7138-4CA01-0AA0. ما هو بديل سيمنز الحالي؟
تم استبدال نظام ET 200S نفسه بمنصة ET 200SP. بالنسبة لتركيبات ET 200S الحالية التي تتطلب استبدال وحدة PM-E، تحقق من توفر قطع الغيار الحالية لشركة Siemens من خلال Siemens Industry Mall. بالنسبة للتركيبات الجديدة، فإن ET 200SP مع متغيرات وحدة الطاقة الخاصة به هو النظام الأساسي الحالي. تأكد من التوفر الحالي وأي حالة متوقفة مع سلسلة التوريد الخاصة بشركة Siemens قبل التحديد.
