| مكان المنشأ | الصين |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6ES7223-1BL22-0XA0 |

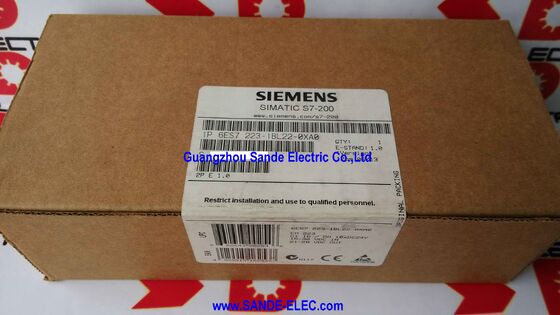

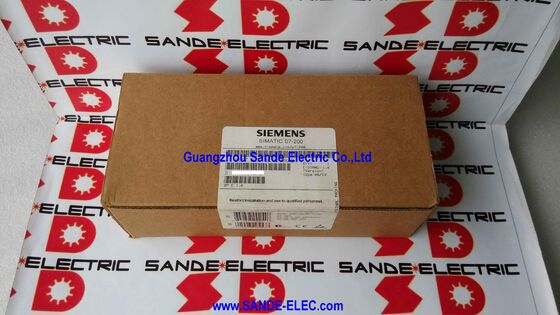

6ES7223-1BL22-0XA0 (EM 223) توسع عدد الإدخالات والإخراجات في وحدة المعالجة المركزية SIMATIC S7-200 من خلال إضافة 16 مدخلات رقمية و 16 مخرجات رقمية في وقت واحد.إم 223 واحد يضاعف سعة الإدخال / الإخراج من وحدة المعالجة المركزية التي تبدأ بـ 16 نقطة أو أقل، مما يؤدي النظام المشترك إلى كثافة تغطي معظم متطلبات التحكم في الآلات الصغيرة والمتوسطة.
يلتصق EM 223 بالجانب الأيمن من وحدة المعالجة المركزية S7-200 أو وحدة التوسع السابقة. يحمل حافلة التوسع المحلية الطاقة والبيانات بين وحدة المعالجة المركزية وجميع وحدات التوسع المتصلة.لا حاجة إلى كابلات طاقة منفصلة للاتصال بالوحدة طاقة النظام عند 24 فولت متزامن توفر دوائر جانب المجال للوحدة كذلك.
| المعلم | القيمة |
|---|---|
| المدخلات الرقمية | 16 |
| المخرجات الرقمية | 16 |
| الجهد المدخل | 24 فولت DC (± 20٪) |
| تيار الخروج | 0.5A لكل قناة |
| طاقة النظام | 24 فولت DC |
| الأبعاد | 100 × 75 × 30 ملم |
| درجة حرارة التشغيل | -20°C إلى +60°C |
تعني قدرة التسامح بين فولتاج الدخول 24VDC بنسبة ± 20% أن الوحدة تقرأ مدخلات بثقة من 21VDC إلى 28VDC.إمدادات 24 فولت الصناعية نادرًا ما تكون بالضبط 24 فولت تنظيم إمدادات ± 10٪ أو أنظمة مدعومة بالبطارية ذات حالات شحن متغيرة يمكن أن تنتج جهدات عبر هذا النطاقيضمن تسامح EM 223 21 ′′ 28VDC أن يتم التعرف على إشارات المدخل بشكل صحيح عبر النطاق الكامل لتغيرات الإمدادات دون قراءات خاطئة أو انتقالات مفقودة.
يتم تغذية قنوات الإخراج من نفس مصدر 24 فولت. يشمل تيار الإخراج 0.5A لكل قناة صمامات السولينويد (عادة 0.1 ‰ 0.35A) ، مصابيح المؤشر ،ولفائف الإرسال الصغيرة أنواع حمولة المحرك القياسية في أتمتة الآلات عند هذه الكثافة الإدخالية / الإخراجية.
في ارتفاع 100 ملم، وعرض 75 ملم، وعمق 30 ملم، يحتل EM 223 الحد الأدنى من الألواح العقارية.تتيح البصمة الضيقة للوحدة للنظام S7-200 تكديس وحدات توسيع متعددة في قسم لوحة دون البصمة الكبيرة للهيكل للأنظمة القائمة على الرف.
بالنسبة لألواح الآلات الصغيرة المغذيات والناقلات ومحطات التعبئة حيث يكون لكل مليمتر من مساحة السكة الحديدية DIN تكلفةعامل الشكل المدمج EM 223 يبقي نظام التحكم ضمن حجم الحجرة القابل للإدارة.
تتضمن الوحدة حماية من التيار الزائد والجهد الزائد على قنوات الإخراج. يؤدي الإخراج الذي يتم تقصيره أو زيادة الحمل إلى تشغيل دائرة الحماية ، مما يقطع الإخراج قبل حدوث الضرر.وحدة رصد حالة تشغيلها الخاصة وتبلغ حالات خطأ إلى وحدة المعالجة المركزية.
بالنسبة للمنشآت الميدانية التي يمكن أن يتم اختصار سلك الخروج فيها عن طريق الخطأ أثناء الصيانة أو نقل المعدات ،الحماية المدمجة تمنع فشل الوحدة المتكرر من حوادث القطع القصير في الميدان.
توسيع التحكم في الناقل:تقوم وحدة المعالجة المركزية S7-200 بإدارة نظام ناقل ولكنها تحتاج إلى إدخال / إخراج إضافي لقسم تحويل جديد. يضيف واحد من 6ES7223-1BL22-0XA0 16 مدخل (مفتاحات الحد ، أجهزة الاستشعار) و 16 مخرج (جهاز تحريك ،مصابيح المؤشر) إلى نظام S7-200 الحالي دون استبدال وحدة المعالجة المركزية.
آلة التعبئة:تتطلب آليات تشغيل الفيلم والختم والقطع والرفض مزيدًا من الإدخال والإخراج مما توفره وحدة المعالجة المركزية S7-200 الأساسية. يوفر EM 223 32 نقطة إضافية مطلوبة لقسم الآلة الممتدة.
صيانة S7-200 القديمةإم 223 في آلة تعمل تفشلاستبدال 6ES7223-1BL22-0XA0 المباشر يعيد الإدخال / الإخراج دون تغييرات البرنامج تستمر وحدة المعالجة المركزية في التعامل مع نفس موقف وحدة التوسيع بعد الاستبدال.
س1: ما هي وحدة المعالجة المركزية S7-200 المتوافقة مع 6ES7223-1BL22-0XA0؟
ويتوافق وحدة التوسيع EM 223 مع جميع وحدة المعالجة المركزية S7-200 التي تدعم التوسع المحلي: وحدة المعالجة المركزية 221 (محدودة) وحدة المعالجة المركزية 222 وحدة المعالجة المركزية 224XP وحدة المعالجة المركزية 226.تدعم وحدة المعالجة المركزية 221 وحدات توسيع أقل من النماذج العلياتحقق من الحد الأقصى لمعدل توسيع وحدة المعالجة المركزية قبل التخطيط لتكوين النظام.
س2: كم وحدة EM 223 يمكن توصيلها بمعالج واحد S7-200؟
يقتصر عدد وحدات التوسيع على الحد الأقصى لعدد التوسعات لنوع وحدة المعالجة المركزية. وحدة المعالجة المركزية 226 ، على سبيل المثال ، تدعم ما يصل إلى 7 وحدات توسيع.يتم تقييد قدرة التوسع الإجمالية أيضًا من خلال مساحة عناوين الإدخال / الإخراج المحلية المتاحة من وحدة المعالجة المركزية. كل EM 223 يحتل بايتين إدخاليين / خريجيين (مدخلات) وبايتين إدخاليين / خريجيين (مخرجات) في صورة I / O من وحدة المعالجة المركزية خطة تخصيص عنوان I / O قبل إضافة وحدات EM 223 متعددة.
س3: ما هو برنامج البرمجة المستخدم لنظام S7-200 مع EM 223؟
STEP 7-Micro/WIN هو برنامج البرمجة والتكوين لسلسلة S7-200. يتم تكوين EM 223 في كتلة نظام STEP 7-Micro/WIN ، حيث يتم تعيين عناوين الإدخال والإخراج.يصل منفذ البرمجة المدمج في وحدة المعالجة المركزية إلى جهاز الكمبيوتر المبرمج باستخدام كابل PC / PPIبالنسبة لمتغير S7-200 SMART ، STEP 7-MicroWIN SMART هو البرنامج المقابل.
السؤال 4: ما هو الحد الأقصى للتيار الخارجي لـ 6ES7223-1BL22-0XA0 ، وهل يمكنه تشغيل جهات اتصال المحرك مباشرة؟
تتعامل كل قناة إخراج مع ما يصل إلى 0.5A. عادةً ما تستقطب ملفات موصلات الاتصال الصغيرة (للمتصلات التي تصل إلى بضعة كيلوواط) 0.1 ⋅ 0.3A عند 24VDC ⋅ ضمن تصنيف الإخراج الخاص بـ EM 223.للفولات اللاصقة الكبيرة التي تسحب أكثر من 0.5A ، هناك حاجة إلى رله متوسطة مع لفائف 24VDC مقياسها ضمن الحد 0.5A بين مخرج EM 223 ولفائف المتواصل.
السؤال 5: ما الذي يحل محل 6ES7223-1BL22-0XA0 للتصاميم الجديدة؟
الجزء الاستبدالي المباشر هو 6ES7223-1BL21-0XA0.الهجرة إلى سلسلة S7-1200 مع وحدات توسيع SIMATIC S7-1200 المقابلة يوفر، منصة تطوير نشطة مع أثر إدخال / إخراج مماثل.
