وحدة المدخلات والمخرجات
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6ES7331-7NF00-0AB0 |

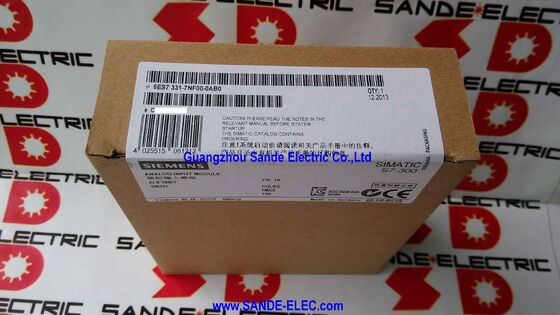

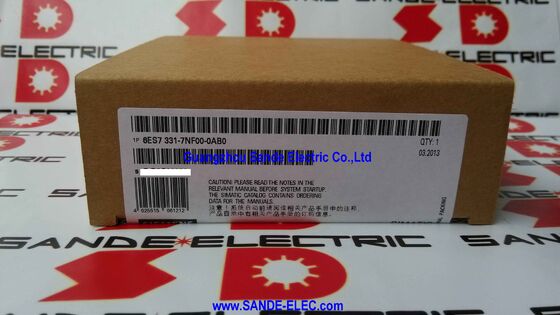

6ES7331-7NF00-0AB0 هي وحدة الإدخال التناظرية 16 بت SM 331 لشركة Siemens SIMATIC S7-300. يوفر ثماني قنوات إدخال تناظرية معزولة - أربع مجموعات قنوات تتكون كل منها من قناتين - حيث يتم تكوين كل مجموعة بشكل مستقل لنوع القياس (الجهد أو التيار) ونطاق القياس. يمكن ضبط قناتين في المجموعة 0 للجهد بينما يتم ضبط قناتين في المجموعة 1 للتيار، دون أي تفاعل بين المجموعتين.
يعمل العزل الكهربائي بين الوحدة واللوحة الإلكترونية المعززة لوحدة المعالجة المركزية S7-300 - عزل كلفاني مقدر بـ 50 فولت مشترك - على فصل أرض الدائرة الميدانية عن أرض اللوحة الإلكترونية PLC. وهذا يحمي PLC من الفولتية ذات الوضع الشائع الموجودة في المجال، ويزيل أخطاء قياس الحلقة الأرضية، ويوفر درجة من الحماية لوحدة المعالجة المركزية في حالة حدوث خطأ في الدائرة الميدانية. يحدد تصنيف 50V COM الحد الأقصى لجهد الوضع المشترك بين أي قناة إدخال والمحطة المشتركة للوحدة المعزولة.
عند 55 مللي ثانية لجميع القنوات الثمانية عند وقت تكامل 16 بت (رفض 50 هرتز)، يعد SM 331 مناسبًا تمامًا لمعالجة تطبيقات القياس - أجهزة إرسال درجة الحرارة، وأجهزة إرسال الضغط، وأجهزة قياس التدفق، وأجهزة استشعار المستوى - حيث تكون سرعة القياس ثانوية بالنسبة للدقة ورفض الضوضاء. يمكن تقليل وقت التكامل إلى 10 مللي ثانية لتحديث أسرع مع بعض التخفيض في مناعة الضوضاء.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | 6ES7331-7NF00-0AB0 |
| قنوات الإدخال | 8 (4 مجموعات × 2 قنوات) |
| عزل | كلفاني (50 فولت كوم) |
| دقة | 16 بت (15 بت + علامة) |
| التحويل (الكل 8) | 55 مللي ثانية عند تكامل 50 هرتز |
| أوقات التكامل | 10 / 16.67 / 20 / 100 مللي ثانية |
| نطاقات الجهد | ±5 فولت، ±10 فولت، 1-5 فولت |
| النطاقات الحالية | ±20 مللي أمبير، 0–20 مللي أمبير، 4–20 مللي أمبير |
| الدقة (الجهد) | ±0.1–0.7% |
| الدقة (الحالية) | ±0.3–0.9% |
| موصل | موصل أمامي برغي 40 قطب |
| أبعاد | 125 × 40 × 117 ملم |
| وزن | 0.3 كجم |
| رقم الجزء | مراقبة الحدود | الوضع المتزامن |
|---|---|---|
| 6ES7331-7NF00-0AB0 | 2 قنوات | لا |
| 6ES7331-7NF10-0AB0 | 8 قنوات | نعم |
NF10 هو الإصدار المحسن — فهو يراقب القيم الحدية لجميع القنوات الثمانية ويدعم الوضع المتزامن (المتزامن مع دورة وحدة المعالجة المركزية). يراقب NF00 الحدود على قناتين فقط. كلاهما يحمل نفس نطاقات الإدخال والدقة والعزلة. تأكد من المتغير الذي تم تثبيته عند تحديد بديل - فالاثنان متشابهان فعليًا ولكن لهما وظائف مختلفة.
س1: كيف يتم تكوين نوع القياس لكل مجموعة قنوات على 6ES7331-7NF00-0AB0؟
يتم تعيين نوع القياس (الجهد أو التيار) ونطاق القياس لكل مجموعة قنوات في الخطوة 7 أو تكوين أجهزة بوابة TIA. في عرض تكوين الأجهزة، يتم تعيين معلمات كل مجموعة قنوات على نطاق الإدخال المطلوب (على سبيل المثال، 4–20 مللي أمبير أو ±10 فولت). يتم تنزيل المعلمات إلى الوحدة كجزء من مشروع PLC. لا توجد وصلات فعلية لاختيار النطاق — التكوين هو برنامج بحت.
Q2: هل يمكن لـ 6ES7331-7NF00-0AB0 قياس RTD أو أجهزة الاستشعار الحرارية مباشرة؟
لا. يدعم 6ES7331-7NF00-0AB0 مدخلات الجهد والتيار فقط. بالنسبة لقياس RTD (Pt100، Ni100)، يلزم وجود وحدة SM 331 AI 8×RTD المخصصة (6ES7331-7PF01-0AB0). بالنسبة للمزدوجات الحرارية، تم تحديد وحدة SM 331 AI 8×TC (6ES7331-7PF11-0AB0). إذا قام جهاز إرسال RTD أو مزدوج حراري بإخراج إشارة 4-20 مللي أمبير، فيمكن لـ 6ES7331-7NF00-0AB0 قبول هذه الإشارة المحولة.
س3: ماذا يعني التصنيف "المعزول" لهذه الوحدة؟
معزول يعني أن هناك فصل كلفاني بين دوائر الإدخال الميدانية للوحدة ولوحة الكترونية معززة لوحدة المعالجة المركزية S7-300. لا يتم توصيل الدائرة الميدانية المشتركة والأرضية الخلفية لوحدة المعالجة المركزية داخل الوحدة. يؤدي هذا إلى التخلص من تيارات الحلقة الأرضية التي من شأنها أن تؤدي إلى خطأ في القياس عندما يتم تأريض الأجهزة الميدانية في نقاط مختلفة، ويحمي PLC من عابري الجهد والأخطاء على مستوى المجال.
س 4: كيف يؤثر وقت التكامل على الدقة ورفض الضوضاء؟
تعمل أوقات التكامل الأطول على تحسين رفض الضوضاء والدقة. عند تكامل 100 مللي ثانية (رفض 50 هرتز)، تحقق الوحدة أفضل مناعة للضوضاء - يتم رفض تداخل تردد الخط 50 هرتز من اقتران كابلات الطاقة بالأسلاك الميدانية. عند التكامل الذي يبلغ 10 مللي ثانية، يكون معدل التحديث أسرع ولكن يتم تقليل المناعة ضد الضوضاء. بالنسبة لقياسات درجة حرارة وضغط العملية بالقرب من مصادر تداخل تردد التيار الكهربائي، يفضل تكامل 100 مللي ثانية. للحصول على حلقات معالجة أسرع، يتم عادةً تحديد 20 مللي ثانية أو 16.67 مللي ثانية (رفض 60 هرتز).
س5: ما هو نوع الموصل الأمامي الذي يتطلبه 6ES7331-7NF00-0AB0؟
تستخدم الوحدة موصلًا أماميًا بطرف لولبي ذو 40 قطبًا. يتم توصيل الموصل الأمامي (اطلب بشكل منفصل - غير متضمن مع الوحدة) في وجه الوحدة ويقبل الأسلاك الميدانية. يتوفر نوعان من الموصلات الأمامية للوحدات ذات 40 قطبًا S7-300: النوع اللولبي (6ES7392-1AM00-0AA0) ونوع القفص الزنبركي (6ES7392-1BM00-0AA0). يسمح نوع القفص الزنبركي بإدخال السلك بدون مفك براغي ويدعم الأسلاك بشكل أسرع في بيئات الإنتاج.
