| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6ES7590-1AE60-0AA0 |

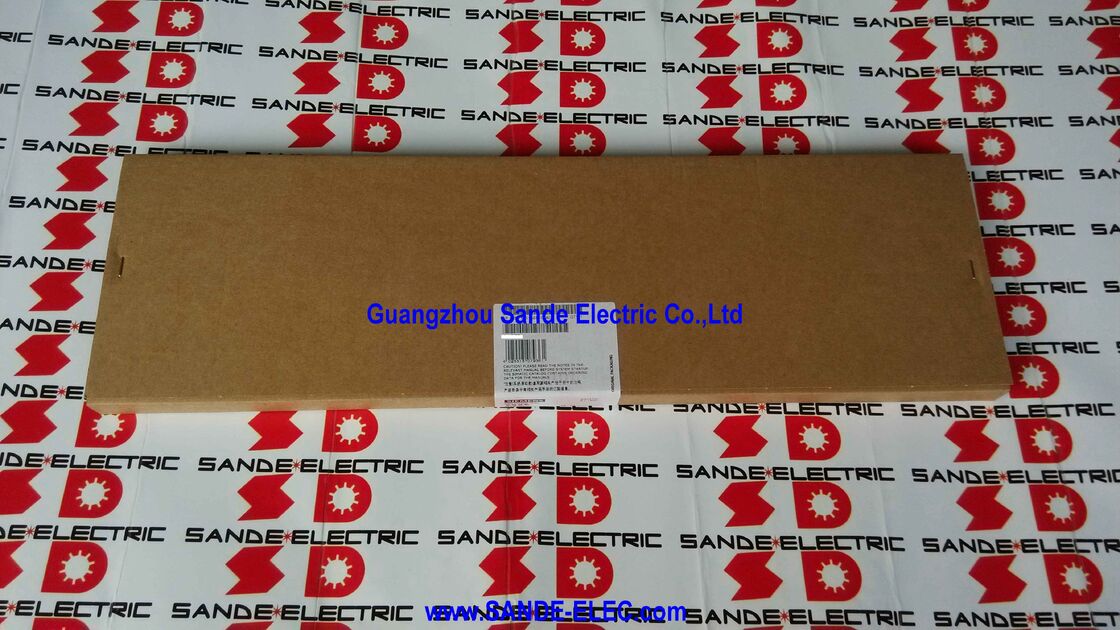

6ES7590-1AE60-0AA0 عبارة عن سكة تثبيت لـ Siemens SIMATIC S7-1500 PLC - مسار الألومنيوم الذي يشكل الأساس الميكانيكي والكهربائي لكل تركيب S7-1500. لا يمكن تركيب وحدات S7-1500 بدونها. السكة هي أول عنصر من الأجهزة يتم تثبيته في أي إصدار لوحة S7-1500.
على عكس قضبان التثبيت S7-300 السابقة، تحمل سكة التثبيت S7-1500 قدرة أكبر في عنصر واحد. يتم تضمين برغي التأريض - لا يلزم طلب جهاز تأريض منفصل وتركيبه للتوصيل الأرضي الوقائي القياسي. يعد هذا الاتصال الأرضي ضروريًا: تقوم وحدات S7-1500 بتوصيل أراضي هيكلها بالسكة، والتي تتصل بدورها بالشبكة الأرضية الواقية للوحة. يعد التأريض المناسب للسكك الحديدية ضروريًا للسلامة الكهربائية والامتثال للتوافق الكهرومغناطيسي (EMC).
يعد قسم السكك الحديدية DIN المدمج على طول الجزء السفلي من السكك الحديدية S7-1500 ميزة عملية غير موجودة في السكك الحديدية S7-300 الأقدم. توفر سكة DIN المدمجة هذه مساحة تركيب للملحقات - الكتل الطرفية، وقواطع الدائرة المصغرة، والمرحلات، والمكونات المماثلة - مباشرةً على نفس مجموعة السكة مثل وحدات PLC. الملحقات التي يجب وضعها بالقرب من وحدات PLC، مثل كتل طرفية 24V DC لأسلاك إمداد الوحدة، يتم تركيبها مباشرة على سكة DIN المتكاملة دون الحاجة إلى تثبيت شرائح سكة DIN منفصلة بجانب سكة PLC.
تغطي سلسلة 6ES7590 سكة التثبيت S7-1500 بعدة أطوال قياسية. يستوعب كل طول مجموعة محددة من وحدة المعالجة المركزية S7-1500 ووحدات الإدخال/الإخراج، مع تحديد رقم الجزء المحدد طول السكة لتكوين النظام.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | 6ES7590-1AE60-0AA0 |
| مادة | الألومنيوم |
| منصة | سيماتيك S7-1500 |
| يشمل | برغي التأريض |
| ميزة | سكة DIN مدمجة للملحقات |
| وظيفة | دعامة فرعية ميكانيكية، S7-1500 |
| أصل | السويد |
سكة التثبيت S7-1500 (سلسلة 6ES7590) وسكة التثبيت S7-300 (سلسلة 6ES7390) غير قابلة للتبديل. يستخدم جيلا PLC آليات تركيب مختلفة للوحدات وملامح مختلفة للسكك الحديدية. يتم تركيب وحدات S7-1500 عن طريق الانزلاق على الحافة العلوية للسكة والنقر في موضعها - وهي طريقة تعشيق مختلفة عن آلية المسمار والخطاف الخاصة بـ S7-300. لا يمكن استخدام سكة 6ES7390 S7-300 لتثبيت S7-1500، أو العكس.
Q1: هل يناسب 6ES7590-1AE60-0AA0 جميع وحدات وحدة المعالجة المركزية ووحدات الإدخال/الإخراج S7-1500؟
تستوعب سكة التثبيت S7-1500 جميع وحدات وحدة المعالجة المركزية القياسية S7-1500، ووحدات الإدخال/الإخراج الرقمية والتناظرية، ووحدات الاتصالات. يجب التأكد من الأجهزة المتخصصة (مثل وحدات الواجهة الكبيرة ذات الأبعاد غير العادية) وفقًا لوثائق تثبيت الوحدة. بالنسبة لمعظم تصميمات نظام S7-1500 القياسية، تخدم سلسلة قضبان التثبيت مجموعة الوحدات الكاملة.
س2: ما هو استخدام قسم السكك الحديدية المدمج DIN؟
توفر سكة DIN المدمجة على سكة التثبيت S7-1500 تركيبًا متناظرًا لسكة DIN مقاس 35 مم للملحقات مثل الكتل الطرفية وقواطع الدائرة المصغرة ومكيفات الإشارة ووحدات الترحيل التي يجب وضعها بجوار نظام S7-1500. يؤدي دمج سكة DIN هذه في السكة S7-1500 إلى تقليل الحاجة إلى تركيب سكة DIN منفصلة جنبًا إلى جنب مع مجموعة PLC، مما يوفر مساحة اللوحة وتبسيط تخطيط اللوحة.
Q3: كيف يتم توصيل برغي التأريض 6ES7590-1AE60-0AA0 بلوحة الأرض؟
يوفر المسمار التأريض المتضمن نقطة اتصال مباشرة بين قضيب الألومنيوم والموصل الأرضي الواقي للوحة. يتم توصيل موصل أرضي منخفض المقاومة من طرف برغي التأريض إلى قضيب التوصيل الأرضي للوحة. يعمل هذا الاتصال على إنشاء المسار الأرضي للهيكل لجميع وحدات S7-1500 المثبتة على السكة، مما يضمن السلامة الكهربائية واستمرارية التدريع EMC.
Q4: هل يمكن قطع 6ES7590-1AE60-0AA0 إلى طول أقصر؟
يمكن قطع قضبان التثبيت S7-1500 باستخدام أدوات قطع الألومنيوم المناسبة. يجب إزالة حواف القطع لمنع الإصابة ولضمان تركيب الوحدة بشكل نظيف. ومع ذلك، يجب أخذ قسم سكة DIN المدمج في الاعتبار عند القطع - تأكد من أن الطول المتبقي يوفر مساحة كافية لسكة DIN للملحقات المخطط لها لهذا القسم. توفر شركة Siemens القضبان بأطوال قياسية متعددة لتقليل الحاجة إلى القطع.
