وحدة المدخلات والمخرجات
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-1000-0770 |

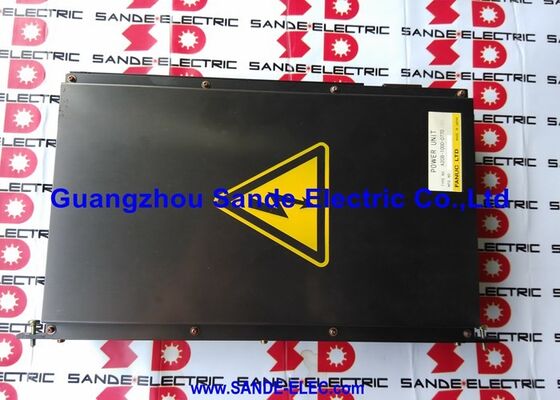

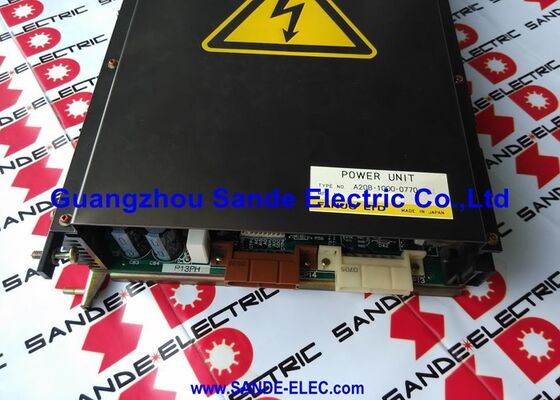

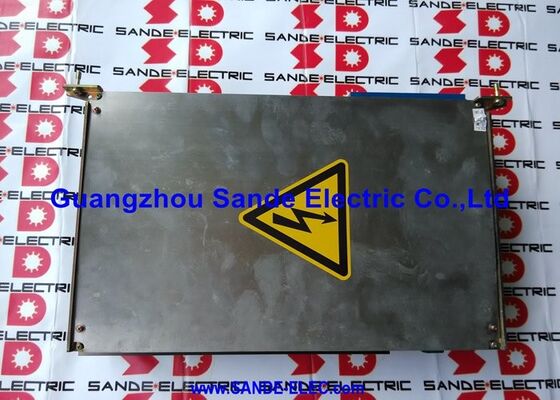

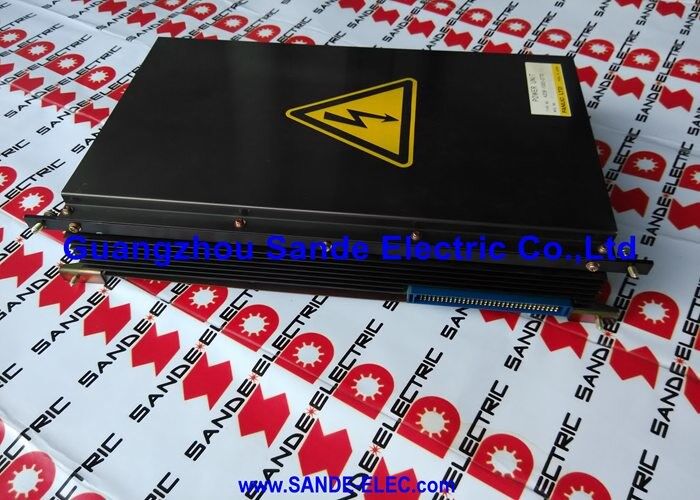

A20B-1000-0770 هو PSU (وحدة إمدادات الطاقة) PCB لمجموعة FANUC F12/F120 و F15/F150 من أجهزة التحكم CNC ومراقب الروبوت R-H.يحتل موقع PSU1 أو PSU2 داخل رف طاقة جهاز التحكم، تحويل مدخلات التيار المتردد والجهد الداخلي للحافلة إلى إمدادات التيار المباشر المنظمة التي تتطلبها لوحات الدوائر في جهاز التحكم للعمل.
يشمل تسمية مصدر الطاقة # 12/120 / 15/150 جيلين مختلفين من تحكم CNC: سلسلة F12 و F120أجهزة تحكم CNC عالية الأداء للمعالجة والتحويل) وسلسلة F15 و F150 (متعددة المحاور، CNC عالية القدرة للمعالجة المعقدة). نفس A20B-1000-0770 PCB يخدم وظائف PSU في كل من عائلات التحكم.تسميات E1 و G1 داخل تكوين طاقة الإخراج تحدد المتغيرات الإخراج الجهد المحددة من هذا اللوحة، متطابقة مع وضعية الجهاز المحددة.
تطبيق وحدة تحكم الروبوت R-H يجعل هذا واحدًا من لوحات إمدادات الطاقة القليلة في سلسلة A20B-1000 من FANUC التي تخدم كل من أدوات التحكم الآلية CNC وواجهات تحكم الروبوت. The power architecture of these FANUC controllers is sufficiently common that a single PSU board design serves multiple platforms — a design approach that simplified FANUC's parts inventory and extended the board's applicability across product lines.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-1000-0770 |
| النوع | وحدة تحديد الصلبة (PCB) لمصدر الطاقة (PSU1 / PSU2) |
| إعداد الطاقة | #12/120 / 15/150 E1 / G1 |
| CNC متوافق | سلسلة F12 و F120 و F15 و F150 |
| روبوت متوافق | جهاز تحكم FANUC R-H |
| السلسلة | A20B-1000 |
| الوضع | تم إيقافه |
| التحديثات المعروفة | -01، -08A |
عادة ما يتجلى فشل A20B-1000-0770 عندما يفشل جهاز التحكم في التشغيل ، أو CNC / الروبوت يفقد جهدًا محددًا يتم تنظيمه مما يؤدي إلى فشل منطقة وظيفية بينما تستمر المناطق الأخرى. The power supply PCB outputs multiple voltage rails — a failure of one rail while others remain within specification can produce partial system failures that appear as intermittent faults rather than complete power loss.
عندما يظهر جهاز التحكم إنذار إمدادات الطاقة أو يفشل في إكمال تسلسل بدء تشغيله،قياس الجهد الخارجي المتردد في نقاط اختبار مصدر الطاقة (المشار إليها في وثائق الصيانة الكهربائية للمراقب) قبل استنتاج فشل لوحة تحكم الكهرباءتأكد من أن فولتاج مدخل التيار المتردد عند مدخل التوريد يقع ضمن المواصفات وأن الحمولة التالية لا تحتوي على دائرة قصيرة تستهلك التيار المفرط.
س1: ما هي أجهزة التحكم في FANUC التي يخدمها مصدر الطاقة A20B-1000-0770؟
تعمل A20B-1000-0770 كوحدة تشغيل PSU1 أو PSU2 في أجهزة التحكم CNC من سلسلة FANUC F12/F120 ، وأجهزة التحكم CNC من سلسلة F15/F150 ، ومراقب الروبوت FANUC R-H.تحدد الموقف المحدد لـ PSU (PSU1 أو PSU2) وتكوين الإخراج E1/G1 الموقف في جهاز تحكم معين يملأه هذا اللوح.
س2: ما هو الفرق بين مواقف PSU1 و PSU2؟
في أجهزة تحكم FANUC التي تستخدم بنية مزدوجة لـ PSU ، تقوم PSU1 و PSU2 بتزويد مجموعات مختلفة من مخرجات DC المنظمة إلى أقسام مختلفة من دوائر جهاز التحكم ، على سبيل المثال ،الطاقة المنطقية لوحة وحدة المعالجة المركزية مقابل الطاقة لوحة واجهة الإدخال / الإخراجيمكن أن يخدم A20B-1000-0770 أي موقف ؛ يتم تكوين سكة حديد الجهد المحددة التي توفرها بواسطة القفزات الأجهزة أو المتغير E1 / G1 الخروج.تأكيد الموقع والمتغير من وثائق فتحة إمدادات الطاقة في جهاز التحكم.
السؤال الثالث: لا يستجيب جهاز التحكم في منطقة وظيفية واحدة فقط (على سبيل المثال ، جميع المحاور أو جميع الإدخالات / الإخراجات). هل يمكن أن يكون عيب PSU؟
نعم، إذا فشلت وحدة تحكم الكهرباء في إمداد أحد قوائم الجهد بينما بقيت القوائم الأخرى نشطة، فإن المنطقة الوظيفية التي يتم تغذيتها من قبل هذا القوائم تفقد الطاقة بينما تعمل بقية جهاز التحكم بشكل طبيعي.هذا ينتج فشلات جزئية تشبه أخطاء اللوحة أو مشاكل البرمجياتقياس فولتاج الخروج المباشر من وحدة التزويد الكهربائية في النقاط المحددة في المواصفات الكهربائية للمتحكم فولتاج خارج التسامح أو غائب يؤكد أن مصدر الطاقة هو الخطأ.
السؤال 4: هل يمكن إصلاح A20B-1000-0770؟
نعم إصلاح متاح على نطاق واسع وهو النهج القياسي لهذه الوحدة التي تم إيقاف إنتاجها. وتشمل نقاط الفشل الشائعة مكثفات الإلكتروليتية (فشل من خلال زيادة ESR أو تسرب الكتروليت) ،مكونات المُستقيم، ومراقبة PWM ICs.خدمات إصلاح إمدادات الطاقة المتخصصة في FANUC تحمل أجهزة اختبار الحمل لتكوينات F12/F15 و R-H للمتحكم للتحقق من اللوحة التي تم إصلاحها في ظل ظروف الحمل الحالية الواقعية قبل العودة.
السؤال 5: من أين يأتي A20B-1000-0770 بعد إيقافه؟
من خلال FANUC F12/F15 وR-H سوق إعادة التشغيل لروبوتات إمدادات الكهرباء المتخصصين في إصلاح FANUC PSU ، وموردين فائضين تم اختبارهم ، وخدمات التبادل التي تحتوي على مخزون A20B-1000-0770.تأكيد المراجعة المحددة (-01، -08A، أو القاعدة) من ملصق اللوحة المثبتة قبل الطلب.الإصلاح هو الطريق الأكثر اقتصادية وفعالية من الناحية اللوجستية لهذه اللوحة التي تم إيقاف إنتاجها خدمات تبادل وإصلاح متاحة على نطاق واسع لهذه الوحدة.
