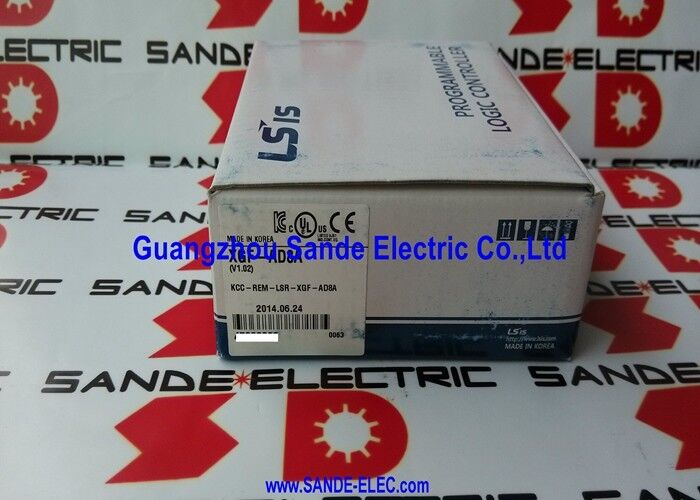

جهاز تحكم قابل للبرمجة للدخول التناظري XGF-AD8A XGF-AD8A XGFAD8A

إل إس إلكتريك XGF-AD8A | وحدة الإدخال التناظرية ذات 8 قنوات من سلسلة XGT — 14 بت / تيار الجهد / 0–20 مللي أمبير / 250 ميكرو ثانية / طرف لولبي

مدخل تناظري ذو 8 قنوات مع اختيار الجهد أو التيار لكل قناة

XGF-AD8A عبارة عن وحدة إدخال تناظرية للجهد/التيار ذات 8 قنوات لسلسلة XGT PLC من LS Electric. تقبل كل قناة من القنوات الثماني بشكل مستقل إشارة الجهد أو التيار - يتم ضبط التكوين لكل قناة، مما يسمح للوحدة نفسها بقراءة مزيج من أجهزة إرسال خرج الجهد ومستشعرات حلقة التيار (4-20 مللي أمبير أو 0-20 مللي أمبير) بدون أجهزة إضافية.

بدقة 14 بت، تقوم الوحدة بتحليل إشارات الإدخال التناظرية إلى 16,384 عددًا عبر نطاق الإدخال الكامل. بالنسبة لمدخل تيار يتراوح من 4 إلى 20 مللي أمبير يمثل 0 إلى 100 بار، يمثل كل عدد حوالي 0.006 مللي أمبير — ما يقرب من 0.01 بار من القياس الذي تم حله. بالنسبة لإدخال جهد ± 10 فولت، يمثل كل عدد 1.22 مللي فولت تقريبًا. يعد هذا القرار مناسبًا للتحكم في العملية وقياس التدفق ومراقبة الضغط ودرجة الحرارة واكتشاف المستوى حيث تمثل إشارة المستشعر متغيرًا فعليًا للعملية.

وتعني سرعة التحويل التي تبلغ 250 ميكروثانية لكل قناة أن جميع القنوات الثماني تكمل عملية مسح واحدة في 2 مللي ثانية - ضمن متطلبات وقت دورة PLC للعمليات القياسية وتطبيقات التحكم في الماكينة. يشغل XGF-AD8A فتحة واحدة في اللوحة الأساسية XGT PLC ويستمد الطاقة من اللوحة الإلكترونية المعززة PLC، ولا يتطلب مصدر طاقة تناظريًا خارجيًا منفصلاً لدوائر التحويل الخاصة به.

المواصفات الرئيسية

النوع المفتوح - ماذا يعني هذا بالنسبة للأسلاك

يشير "النوع المفتوح" إلى أن XGF-AD8A لا يوفر العزل الكهربائي بين القنوات الفردية. تشترك جميع القنوات الثمانية في مرجع مشترك. يعد هذا مناسبًا لمعظم تركيبات التحكم في العمليات حيث تشير جميع أجهزة الاستشعار إلى نفس الأرض الكهربائية.

بالنسبة للتطبيقات التي تكون فيها المستشعرات ذات إمكانات كهربائية مختلفة، أو تطفو بالنسبة لبعضها البعض، أو تتعرض لاختلافات كبيرة في إمكانات الأرض - مثل قياس الإشارات من المعدات الموجودة على دوائر كهربائية مختلفة - فإن الوحدة المعزولة (مثل XGF-AD4S) هي الاختيار المناسب.

XGF-AD8A في عائلة الوحدات التناظرية XGT

التعليمات

س1: كيف يتم تكوين كل قناة لإدخال الجهد أو التيار على XGF-AD8A؟

يتم ضبط نوع الإدخال (الجهد أو التيار) لكل قناة من خلال برنامج XGT PLC (XG5000) في شاشة تكوين معلمة الوحدة. لا توجد وصلات فعلية أو مفاتيح DIP لاختيار الجهد/التيار - يتم التكوين في البرنامج ويتم تنزيله إلى الوحدة كجزء من مشروع PLC.

س2: هل يستطيع XGF-AD8A قراءة مستشعرات 4-20 مللي أمبير مباشرة؟

نعم. يقع نطاق 4-20 مللي أمبير ضمن نطاق الإدخال 0-20 مللي أمبير لتكوين الإدخال الحالي. يمكن لبرنامج PLC قياس القيمة الرقمية الخام لمتغير العملية الفيزيائية، وهو ما يمثل مدى 4-20 مللي أمبير. توضح العديد من أمثلة برمجة LS Electric طريقة القياس هذه مباشرة في برنامج XG5000.

س3: يعرض XGF-AD8A خطأ في القناة عند إدخال واحد. ما الذي يسبب هذا؟

الأسباب الشائعة: إشارة الإدخال خارج النطاق الصالح (تقرأ حلقة 4-20 مللي أمبير المكسورة أقل من 4 مللي أمبير، والتي تشير بعض الوحدات إليها على أنها خطأ)؛ يتم تكوين القناة للتيار ولكن سلكية للجهد (أو العكس)؛ اتصال محطة المسمار فضفاضة. تحقق من مستوى الإشارة في محطة الوحدة باستخدام مقياس الملليمتر أو الفولتميتر، وتأكد من تطابق الأسلاك مع نوع الإدخال الذي تم تكوينه، وتحقق من إحكام الطرف.

س 4: كم عدد وحدات XGF-AD8A التي يمكن تركيبها في نظام XGT PLC واحد؟

يعتمد عدد وحدات الوظائف الخاصة (بما في ذلك وحدات الإدخال التناظرية) التي يمكن تثبيتها على طراز وحدة المعالجة المركزية. تدعم وحدات المعالجة المركزية XGI وXGK أعدادًا مختلفة من الوحدات الخاصة لكل نظام. تأكد من الحد الأقصى لعدد وحدات وحدة المعالجة المركزية المحددة من دليل مستخدم سلسلة XGT PLC لنوع وحدة المعالجة المركزية المثبتة.

س5: هل يتطلب XGF-AD8A مصدر طاقة خارجي؟

لا. يتلقى XGF-AD8A طاقة التشغيل الخاصة به من اللوحة الإلكترونية المعززة XGT PLC. لا يلزم وجود مصدر خارجي بجهد 24 فولت تيار مستمر للإلكترونيات الخاصة بالوحدة. قد تتطلب أجهزة الإرسال الميدانية المتصلة بالوحدة مصدر طاقة حلقة خاص بها (بالنسبة لأجهزة الإرسال التي تعمل بحلقة 4-20 مللي أمبير، يلزم وجود مصدر حلقة تيار مستمر خارجي 24 فولت للدائرة الميدانية، وليس للوحدة نفسها).
