| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE RoHS |

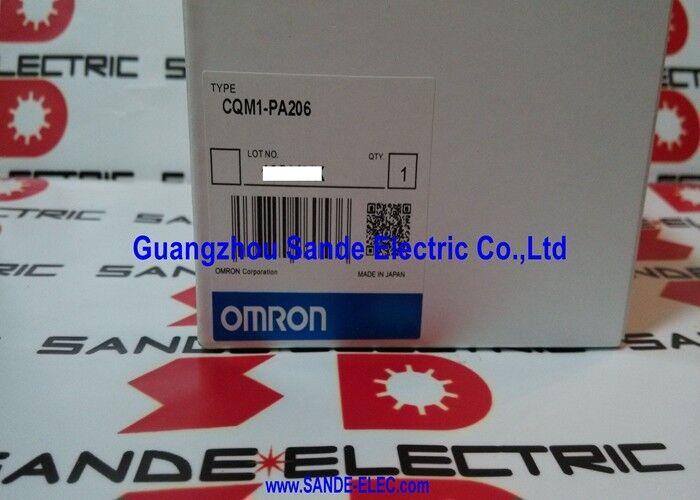

| رقم الموديل | CQM1-PA206 |
CQM1-PA206 هي وحدة إمدادات الطاقة التي تقع في الطرف الأيسر من نظام CQM1 PLC. كل وحدة في رف CQM1 CPU، وحدات توسيع الإدخال / الإخراج،ووحدات الاتصالات يستمد الجهد المنطقي لتزويد من خلال حافلة النظام من هذه الوحدة.
مصدر الطاقة يحول مصدر الطاقة من التيار المتردد إلى مخرجين متزامنين منظمين. يؤدي مخرج 5VDC عند 6A إلى طاقة منطقية حافلة النظام CQM1والاتصالات الوحدة تعمل على هذا السكة الحديديةإنتاج 24VDC عند 0.5A يوفر طاقة متواصلة مساعدة للاستخدام الميداني أو متطلبات النظام الداخلي داخل رف CQM1.
| المعلم | القيمة |
|---|---|
| المدخلات المترددة | 100-240 فولت AC، 50/60Hz |
| نطاق العمل | 85264 فولت AC، 4763 هرتز |
| 5VDC الخروج | 6A |
| 24VDC الخروج | 0.5أ |
| إجمالي الناتج | 30 واط |
| استهلاك الطاقة | 120VA أقصى |
| التيار الداخلي | 30A على الأكثر |
| العزل (500VDC) | 20MΩ دقيقة |
| الديليكتريك (AC-GR) | 2300 VAC |
| مقاومة الضوضاء | IEC61000-4-4 |
| درجة حرارة التشغيل | 0°C إلى 55°C |
| الوزن | 0.57 كجم |
تم تصميم CQM1-PA206 لتركيب ألواح الصناعية، حيث الاهتزاز من الآلات القريبة،والصدمات الناجمة عن عمليات الضغط الميكانيكية أو الطابع هي ظروف بيئية طبيعية:
الاهتزاز:تم تصنيفها لتحمل 0.075 ملم من التردد عند ترددات تتراوح بين 10 و 57 هرتز، و 9.8 م/س2 (≈1 غرام) من التسارع عند 57 ≈ 150 هرتز. هذا يغطي اهتزازات أرضية المصنع النموذجية من الآلات الدوارة،محركات النقلوالأنظمة الهوائية.
الصدمة:معدل 147 م/ثنائي (حوالي 15 غرام) في جميع المحاور الثلاثة X، Y، و Z. هذا يوفر هامشًا ضد التحولات الميكانيكية من إغلاق الجهاز اللاصق، وتشغيل السولينويد،وأحداث تأثير خط التجميع التي تنقل من خلال حجرة اللوحة.
استبدال مصدر الطاقة في نظام CQM1:يظهر نظام CQM1 في آلة التعبئة العملية تشغيل وحدة المعالجة المركزية غير منتظم وأخطاء اتصال الوحدة العشوائية. يعزل الاختبار مصدر الطاقة كمصدر لجهد الخروج الحدودي 5VDC.استبدال CQM1-PA206 يعيد مستقر 5VDC إلى حافلة النظام، وجميع أعراض الخطأ واضحة.
بناء النظام الجديد CQM1:صانع آلة OEM يحدد نظام CQM1 لمحطة فحص جديدة.يوفر CQM1-PA206 طاقة النظام لمعالج مركزي مركزي CQM1H وما يصل إلى 11 وحدة توسيع إدخال / إخراج من أي مصدر متردد قياسي 85 ′′ 264 فولت في موقع التثبيت.
السؤال 1: ما هي وحدات وحدة المعالجة المركزية CQM1 المتوافقة مع CQM1-PA206؟
CQM1-PA206 متوافق مع جميع وحدات وحدة المعالجة المركزية CQM1 و CQM1H. يتم توصيل مصدر الطاقة إلى وحدة المعالجة المركزية من خلال مرفق الحافلة على الجانب الأيسر. لا حاجة إلى تكوين كهربائي.يحدد إجمالي الطاقة المتاحة (30W عند 5VDC + 24VDC مجتمعة) عدد وحدات توسيع الإدخال / الإخراج التي يدعمها النظامهذا يعتمد على السحب الحالي لكل وحدة مثبتة.
س2: كم وحدة توسيع إدخال / إخراج يمكن أن تشغلها CQM1-PA206؟
يقتصر عدد وحدات التوسع الإجمالي على الحد الأقصى لعدد وحدات وحدة المعالجة المركزية وكمية طاقة مصدر الطاقة. يوفر مخرج 5VDC ما يصل إلى 6A.كل وحدة توسيع CQM1 I/O تستقطب ما بين 40mA و 170mA من حافلة 5VDC، اعتمادا على نوع الوحدة. بالنسبة للتكوينات المختلطة المختلطة ، يدعم 6A عند 5VDC من 7 إلى 10 وحدات توسيع.حساب إجمالي الطائرة الخلفية الآن سحب للتكوين المخطط لها وتأكيد أنه يبقى ضمن الحد 6A.
س3: ما الذي تغطيه تصنيف مقاومة الضوضاء IEC61000-4-4؟
IEC61000-4-4 هو المعيار للصمود الكهربائي السريع العابر (EFT)وأجهزة استحداثية أخرى تعمل على نفس دائرة توزيع الطاقةإن امتثال CQM1-PA206 لهذه المعيار يعني أنه يستمر في العمل بشكل صحيح من خلال الأحداث العابرة المميزة لبيئة لوحة صناعية دون تشغيل ، وإعادة ضبط ،أو تفسد مخرج إمدادات المنطق.
السؤال 4: هل مخرج 24VDC على CQM1-PA206 مناسب لتشغيل أجهزة الاستشعار الميدانية؟
يؤدي مخرج 24VDC إلى 0.5A 12W عند 24V. وهذا كاف لتزويد عدد صغير من أجهزة الاستشعار 24VDC أو حفنة من مصابيح المؤشر المرتبطة مباشرة بنظام CQM1.للتطبيقات التي تتطلب أكثر من 0.5A عند 24VDC للأجهزة الميدانية ، هناك حاجة إلى مصدر طاقة خارجي مخصص 24VDC. لا تضغط على مخرج CQM1-PA206 24VDC أكثر من 0.5A.
السؤال 5: ما هو الجهد الاختبار القوة الديالكترونية لـ CQM1-PA206، وماذا يثبت؟
يطبق اختبار القوة الكهربائية (هيبوت) 2300 فاكس بين محطات مدخلات التيار المتردد ومحطة الأرض الوقائية (GR).هذا يثبت أن عزل شبكة الإنترنت إلى أرض السلامة يمكن أن تتحمل عواصف الفولتاج الزائدة دون كسرالرقم 1000 VAC ينطبق بين محطات إخراج DC و GR.هذه القيم تؤكد أن مصدر الطاقة يحافظ على عزل آمن بين دوائر التيار الكهربائي الدائرة منخفضة الجهد الدائرات الخروج DC والاتصالات الأرضية.
