| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |

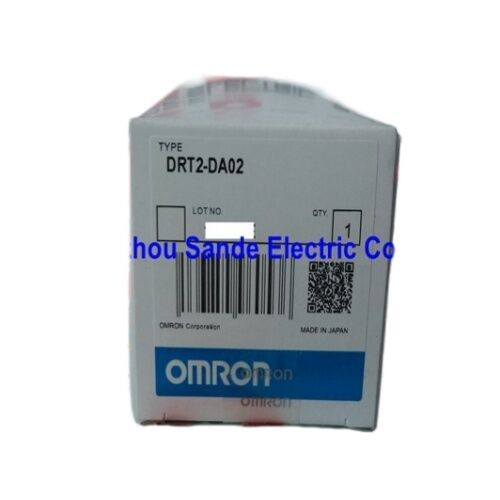

| رقم الموديل | DRT2-DA02 |
يوفر DRT2-DA02 قناتين للخروج التناظرية على عقدة DeviceNet واحدة ، يمكن تكوين كل منها بشكل مستقل إما للجهد أو الخروج الحالي.يتم تعيين التكوين لكل قناة يمكن أن تعمل قناة واحدة في الوضع الحالي (4 20 mA) بينما تعمل القناة الأخرى في وضع الجهد (0 10 ف)، أو يمكن لكلاهما استخدام نفس النطاق. يتم تحديد نطاق الإخراج عن طريق مفتاح DIP أو أداة OMRON Configurator.
هذه الاستقلالية لكل قناة هي الميزة العملية في ألواح متعددة الأجهزة. قد يتوقع محرك عاكس مرجعية 4 20 mA بينما يقبل صمام التحكم المجاور 0 10 فولت.بدلاً من إضافة وحدات منفصلة ذات وضع واحد لكل نوع من الأجهزة، DRT2-DA02 واحد يتعامل مع كل منهما من عنوان DeviceNet واحد.
توفر دقة 1/6000 كاملة النطاق 6000 خطوة عبر نطاق الإخراج المحدد. على قناة 0 ′′ 10 فولت ، يصل هذا إلى حوالي 1.67 م ف في كل عدد. على قناة 4 ′′ 20 م أ ،يزول إلى حوالي 2.67 ميكرو أمبياً في العد4% accuracy at 25°C means the maximum output error at full scale is ±24 mV on a 10V range or ±64 µA on a 20 mA range — sufficient for most industrial analog control tasks including drive speed reference، موقف الصمام، ومحرك التحكم في العملية.
| المعلم | القيمة |
|---|---|
| النقاط الخارجة | قنوات (مستقلة) |
| نطاقات الجهد | 0-5 فولت، 1-5 فولت، 0-10 فولت، ± 10 فولت |
| النطاقات الحالية | 020 مآ، 420 مآ |
| القرار | 1/6,000 FS |
| الدقة عند 25 درجة مئوية | ± 0.4% FS |
| وقت التحويل | 2 ميس (كلا القنوات) |
| الحمل (الجهد) | ≥ 1 كيلو أوف |
| الحمل (التيار) | ≤600 Ω |
| العزلة | المزج الضوئي |
| التثبيت | سكة حديدية DIN 35mm |
وقت التحويل 2 ms يغطي كل من المخرجات في وقت واحد ، قراءة مسح PLC بيانات DeviceNet ، وحدة تحويل كل من القنوات في 2 ms ،وتظهر الجهد أو التيارات التناظرية المحدثة في محطات الإخراجبالنسبة لمعظم تطبيقات التحكم التناظرية الصناعية، فإن وقت الاستجابة 2 ميس يقع ضمن متطلبات وقت الاستجابة
Photocoupler isolation between the output circuits and the communications line prevents ground loops and high-frequency noise from the output field wiring coupling back into the DeviceNet communication busفي الخزانات التي تعمل فيها كابلات الخروج التناظرية بالقرب من محركات التردد المتغير أو مصادر الضوضاء الأخرى ، يحافظ هذا العزل على موثوقية الاتصال دون استخدام أجهزة تصفية إضافية.
س1: هل يمكن أن تكون قناة واحدة في وضع الجهد والآخر في وضع التيار في وقت واحد؟
كل قناة مخرجة يتم تكوينها بشكل مستقل عن طريق مفتاح DIPيمكن أن تعمل قناة واحدة في وضع 4 ′′ 20 mA الحالية بينما تعمل القناة الأخرى في وضع 0 ′′ 10 فولت في نفس الوقتإعداد نطاق الخروج ليس له تأثير على القناة الأخرى
س2: ما هي قيود مقاومة الحمل التي تنطبق على وضعيتين للخروج؟
للجهد الخارجي، يجب أن يقدم الحمل المتصل معانة أدنى من 1 كيلو أوكس، والحملات المنخفضة من المعانة تتسبب في تجاوز الناتج من التيار القياسي وتتدهور الدقة.المقاومة القصوى للحلقة هي 600 Ω ̇ المقاومة العالية في الحلقة تمنع الإخراج من الوصول إلى التيار الكاملالتحقق من عائق مدخل الجهاز المتصل قبل تشغيله.
س3: ما مدى دقة DRT2-DA02 عند درجات حرارة محيطة مرتفعة؟
عند 25 درجة مئوية ، تكون الدقة ± 0.4٪ من المقياس الكامل. عبر نطاق درجة حرارة التشغيل الكامل (-10 درجة مئوية إلى + 55 درجة مئوية) ، تكون مواصفات الدقة ± 0.8٪ FS.هذا التدهور هو نموذجي للدوائر التناظرية الدقيقة تحت الاختلاف الحراريفي التطبيقات التي تتطلب دقة أكثر صرامة عند درجات حرارة عالية، قم بتحديد موقع الوحدة في حجرة خاضعة لسيطرة درجة الحرارة أو خفض ميزانية الدقة وفقا لذلك.
السؤال 4: هل الوحدة متوافقة مع وحدات التحكم الآلي OMRON القياسية مثل سلسلة CJ وCS؟
يتواصل DRT2-DA02 عبر DeviceNet كعبيد DeviceNet.يمكن لأي جهاز مسح DeviceNet الرئيسي ، بما في ذلك وحدة DeviceNet الرئيسي من سلسلة OMRON CJ أو أجهزة مسح تابعة لجهات خارجية ، التواصل مع هذه الوحدةيتم تخصيص وإعداد الإدخال والإخراج من خلال الإعداد الرئيسي لـ DeviceNet.يتم التحكم في المخرجات التناظرية للوحدة من خلال البيانات المكتوبة إلى منطقة الإخراج في خريطة إدخال / إخراج DeviceNet master.
السؤال 5: ما هو تكوين الأسلاك الميدانية التي تتطلب 4 ′′ 20 mA خروج التيار؟
إنتاج التيار DRT2-DA02 هو نوع مصدر (فعال) الموديل مصادر التيار من خلال الجهاز المتصل.أجهزة الميدان سلكي (التي يتم تشغيلها بواسطة 4 20 mA حلقة التيار) الاتصال مباشرة بين الطرف الخارجي للوحدة والإشارة المشتركةيجب أن يتم توصيل الأجهزة التي تتطلب مصدر طاقة منفصل (المحولات السلبية) بالكهرباء المناسبة. تأكد من نوع مدخل الجهاز المتصل قبل التوصيل.
