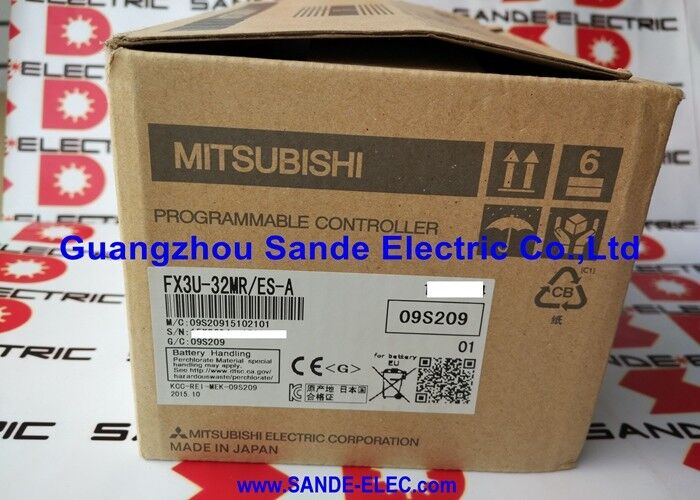

وحدة تحكم Mitsubishi FX3U-32MRES-A FX3U32MRESA FX3U-32MR/ES-A

ميتسوبيشي FX3U-32MR/ES-A | MELSEC FX3U 32-Point PLC مدمج — 16 DI / 16 DO Relay / 100–240V AC / 64K خطوات

FX3U — خطوة القدرات أعلى من FX2N في تنسيق مضغوط

إن FX3U هو PLC المدمج الأعلى أداءً من ميتسوبيشي في سلسلة MELSEC-F. يحتوي الطراز FX3U-32MR/ES-A على 16 مدخلاً رقميًا و16 مخرجًا للتتابع في هيكل واحد صغير الحجم مزود بمصدر طاقة تيار متردد 100–240 فولت - يحدد ES-A تكوين مصدر طاقة التيار المتردد وفقًا للمعايير الأوروبية. تعمل الوحدة من أنابيب التيار المتردد أحادية الطور عبر النطاق الكامل 100-240 فولت دون تحديد النطاق، وتغطي التركيبات من الشبكة اليابانية 100 فولت إلى الأنابيب الأوروبية 230 فولت دون تغيير الأجهزة.

يقوم تنسيق إخراج التتابع بتبديل الأحمال الميدانية عند جهد التيار المتردد أو التيار المستمر - الموصلات، وصمامات الملف اللولبي، والأضواء التجريبية، ومحركات التيار المتردد الصغيرة. بالنسبة لتطبيقات التبديل عالية التردد، يكون متغير خرج الترانزستور (FX3U-32MT) أكثر ملاءمة؛ تتعامل مخرجات التتابع مع أنواع الأحمال الصناعية التي تتطلب العزل الكهربائي ومرونة الجهد التي لا تستطيع مخرجات الترانزستور توفيرها.

التوسعة التي تصل إلى 256 نقطة إدخال/إخراج تستخدم وحدات تمديد ومحولات سلسلة FX3U. تتصل مجموعة تحديد المواقع FX3U-1PG ووحدة الإدخال التناظرية FX3U-4AD ومحولات الاتصال لـ RS-232C وRS-485 وEthernet جميعها بنفس الوحدة الأساسية، مما يؤدي إلى توسيع نطاق النظام من وحدة تحكم مستقلة ذات 32 نقطة إلى وحدة تحكم جهاز متعددة الوظائف دون تغيير وحدة المعالجة المركزية.

المواصفات الرئيسية

عداد عالي السرعة 100 كيلو هرتز — بدون أجهزة خارجية

تشتمل FX3U-32MR/ES-A على 6 قنوات عداد مدمجة عالية السرعة. أربع قنوات تعمل بتردد 10 كيلو هرتز؛ اثنان بسرعة 100 كيلو هرتز. تقبل هذه الأجهزة التشفير أو مستشعر القرب أو إخراج النبض مباشرة - مما يتيح تتبع الموقع وقياس التردد ومراقبة السرعة داخل الوحدة الأساسية. بالنسبة لتحديد المواقع على محور واحد والذي يتطلب تحكمًا أكثر تنظيمًا في الحركة، تضيف مجموعة تحديد المواقع FX3U-1PG خرج نبض مخصصًا يبلغ 200 كيلو هرتز أعلى وظائف العداد المضمنة بالوحدة الأساسية.

التعليمات

س1: ماذا يعني خرج التتابع عمليا مقارنة بإصدار خرج الترانزستور؟

تقوم مخرجات التتابع (MR) بتبديل أحمال التيار المتردد والتيار المستمر في نطاق واسع من الفولتية - حتى 250 فولت تيار متردد و30 فولت تيار مستمر. جهات الاتصال ليس لها متطلبات قطبية ثابتة. تقوم مخرجات الترانزستور (MT) بتبديل 24 فولت تيار مستمر فقط، ولكن يتم التبديل بشكل أسرع (بدون تأخير ميكانيكي)، وتتعامل مع معدلات دورات أعلى، ولا تتآكل من قوس التلامس. اختر مرحلًا لأحمال التيار المتردد، والأجهزة الميدانية بجهد غير 24 فولت تيار مستمر، والتبديل منخفض التردد. اختر الترانزستور لإخراج النبض عالي التردد وأحمال التيار المستمر بقدرة 24 فولت سريعة التبديل.

س2: هل يمكن برمجة FX3U-32MR/ES-A باستخدام GX Works3؟

تمت برمجة سلسلة FX3U باستخدام GX Works2. يدعم GX Works3 طرازي FX5U وFX5UC (سلسلة iQ-F)، ولكن ليس جيل FX3U. استخدم GX Works2 مع كابل البرمجة SC09 RS-422 أو محول USB للاتصال بمنفذ RS-422 المدمج.

س3: ما هي وحدات التوسعة التي يمكن توصيلها بجهاز FX3U-32MR/ES-A؟

يقبل FX3U وحدات تمديد الإدخال/الإخراج القياسية (FX2N-EX، FX3U-EX)، ووحدات الوظائف الخاصة (التناظرية، وتحديد المواقع، والاتصالات)، وسلسلة FX3U ADP (محول التوسعة). يتسع إجمالي الإدخال/الإخراج إلى 256 نقطة كحد أقصى. يمكن توصيل ما يصل إلى 8 كتل تحديد موضع FX3U-1PG للحركة متعددة المحاور.

س4: هل يحتوي الطراز FX3U-32MR/ES-A على منفذ Ethernet مدمج؟

لا. تحتوي الوحدة الأساسية على منفذ RS-422 مدمج للبرمجة والاتصال التسلسلي. بالنسبة لاتصال Ethernet، أضف FX3U-ENET-ADP (محول Ethernet) إلى منفذ ADP الموجود على الجانب الأيسر من وحدة المعالجة المركزية. يدعم FX3U أيضًا RS-232C وRS-485 عبر محولات الاتصال.

س5: ما هو عمر البطارية وما هي البيانات التي تحميها؟

يستخدم جهاز FX3U بطارية ليثيوم مدمجة للاحتفاظ ببرنامج المستخدم في ذاكرة الوصول العشوائي (RAM) عند انقطاع الطاقة. يبلغ عمر خدمة البطارية عادةً 5 سنوات في ظل ظروف التشغيل العادية. عند تنشيط إنذار البطارية (M8006)، استبدل البطارية خلال الوقت المحدد في دليل أجهزة FX3U لتجنب فقدان البرنامج.
