| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Mitsubishi |
| إصدار الشهادات | CE RoHS |

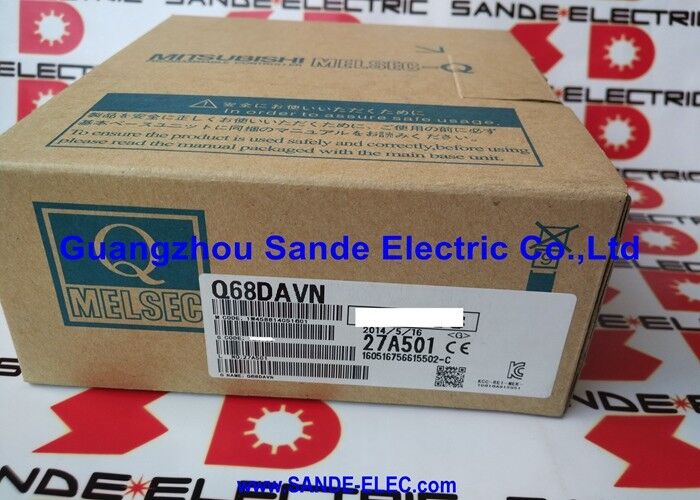

| رقم الموديل | Q68DAVN |
يوفر Q68DAVN ثماني قنوات إخراج تناظرية مستقلة بجهد 10 فولت تيار مستمر لمنصة Mitsubishi MELSEC-Q PLC. تقبل كل قناة قيمة رقمية ثنائية موقعة 16 بت من وحدة المعالجة المركزية من سلسلة Q وتحولها إلى جهد تناظري متناسب. يعمل هذا الجهد التماثلي على تشغيل الأجهزة الميدانية التي تتطلب نقطة ضبط جهد متغيرة بشكل مستمر - مكبرات الصوت المؤازرة، وأجهزة التحكم في الصمامات التناسبية، ومراجع سرعة محرك التردد المتغير، وحلقات التحكم في العمليات.
يعمل وضعان للدقة على توسيع إمكانية تطبيق الوحدة عبر متطلبات الدقة المختلفة. يعين الوضع القياسي -4,096 إلى +4,095 عددًا رقميًا عبر نطاق الإخراج ±10 فولت - دقة إخراج فعالة 12 بت. يعمل وضع الدقة العالية على زيادة هذا إلى −12,288 إلى +12,287 أو −16,384 إلى +16,383 اعتمادًا على التكوين، مما يوفر خطوات جهد خرج أدق لتطبيقات التحكم الدقيقة حيث تكون الدقة القياسية غير كافية.
تعمل حماية الدائرة القصيرة للإخراج على منع تلف الوحدة عند حدوث قصر في دائرة الإخراج عن طريق الخطأ إلى الأرض أو جهد آخر - وهو وضع الفشل الذي قد يؤدي إلى تدمير دائرة الإخراج. تحد دائرة الحماية من تيار الخرج، وتحمي DAC ومرحلة الخرج أثناء وجود الخطأ. لا تحل هذه الحماية محل ممارسة الأسلاك الميدانية المناسبة ولكنها توفر هامش أمان أثناء التشغيل وأخطاء الأسلاك.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | Q68DAVN |
| القنوات | 8 مخرجات الجهد التناظرية |
| نطاق الإخراج | -10 فولت إلى +10 فولت تيار مستمر |
| مقاومة التحميل | 1kΩ إلى 1MΩ |
| الإدخال الرقمي | توقيع ثنائي 16 بت |
| نطاق الوضع القياسي | −4,096 إلى +4,095 |
| نطاق عالي الدقة | −12,288 إلى +12,287 / −16,384 إلى +16,383 |
| القوة الخارجية | 0.2A تدفق مستمر / 2.5A (230μs كحد أقصى) |
| تيار داخلي 5 فولت | 0.38 أ |
| إيبروم التحمل | ماكس 100000 يكتب |
| حماية ماس كهربائى | نعم |
| منصة | ميلسيك-Q |
يستخدم Q68DAVN اتصالات طرفية مجعدة. تقبل أطراف FG (أرضية الإطار): أطراف تجعيد R1.25-3 أو 1.25-YS3 أو RAV1.25-3 أو V1.25-YS3A. تقبل جميع أطراف الإشارة الأخرى أطراف التجعيد R1.25-3 فقط - لا يمكن استخدام أطراف التجعيد ذات الأكمام (المعزولة) على أطراف الإشارة. يعد هذا قيدًا على مواصفات الأسلاك، وليس توصية: إن استخدام نوع طرفي غير صحيح يؤدي إلى مخاطر اتصالات غير موثوقة أو عدم الامتثال الفعلي للشريط الطرفي للوحدة.
يقوم Q68DAVN بتخزين معلمات القناة (إعدادات نطاق الإخراج، وتكوين تمكين الإخراج) في EEPROM مع أقصى قدر من التحمل للكتابة يصل إلى 100000 عملية. ينطبق هذا الحد على EEPROM الداخلي للوحدة، وليس على قيم الإخراج التناظرية نفسها. يمكن لبرامج PLC التي تكتب باستمرار معلمات الوحدة (بدلاً من الكتابة مرة واحدة أثناء التشغيل) أن تستنفد هذا الحد خلال التشغيل الممتد. صمم البرنامج بحيث يكتب المعلمات فقط عندما تتغير، وليس في كل دورة مسح.
س1: ما هو الفرق بين وضع الدقة القياسية ووضع الدقة العالية في Q68DAVN؟
في وضع الدقة القياسية، يمتد التحويل من الرقمي إلى التناظري من -4,096 إلى +4,095 عبر نطاق الإخراج ±10 فولت - حوالي 2.44 مللي فولت لكل عدد. في وضع الدقة العالية، يتم تعيين نفس نطاق ±10 فولت إلى نطاق عدد رقمي أوسع (يصل إلى -16,384 إلى +16,383)، مما ينتج عنه خطوات جهد أدق لكل عدد - حوالي 0.61 مللي فولت لكل عدد. حدد وضع الدقة العالية للتطبيقات التي تكون فيها دقة المخرجات الدقيقة مهمة، مثل نقاط ضبط الحركة الدقيقة أو حلقات التحكم الضيقة في العملية.
س2: ما هو الحد الأدنى لمقاومة الحمل الذي يتطلبه مخرج Q68DAVN؟
تتطلب مواصفات الإخراج حدًا أدنى لمقاومة الحمل يبلغ 1 كيلو أوم. قد يؤدي توصيل الأحمال التي تقل عن 1 كيلو أوم إلى انحراف جهد الخرج عن القيمة المطلوبة أو تنشيط حماية الدائرة القصيرة. يتم دعم الأحمال ذات المعاوقة العالية التي تصل إلى 1MΩ — يمكن لمخزن الإخراج المؤقت تشغيل هذا النطاق بشكل موثوق. تأكد من أن مقاومة الإدخال للجهاز المتصل تتراوح بين 1 كيلو أوم إلى 1 ميجا أوم قبل توصيل الأسلاك.
س3: هل يوفر Q68DAVN مخرجات الحلقة الحالية (4-20 مللي أمبير)؟
يوفر Q68DAVN خرج الجهد فقط (-10 فولت إلى +10 فولت تيار مستمر). بالنسبة للمخرجات التناظرية للحلقة الحالية (4-20 مللي أمبير) على منصة MELSEC-Q، تقدم Mitsubishi وحدات DA مخصصة للخرج الحالي. تأكد من نوع الإخراج المطلوب بواسطة جهاز المجال المتصل - لا يمكن لوحدة الجهد DA أن تحل محل وحدة الحلقة الحالية دون تحويل إشارة إضافي.
س4: ماذا يحدث إذا حدث قصر في دائرة مخرج Q68DAVN إلى الأرض؟
تحد دائرة حماية الدائرة القصيرة من تيار الإخراج لحماية مرحلة إخراج الوحدة. ينهار جهد الخرج خلال فترة القصر، ولكن لا تتضرر الدوائر الداخلية. عند إزالة الدائرة القصيرة، يعود الإخراج إلى القيمة المطلوبة. قد يتلقى برنامج PLC إشارة خطأ في الوحدة تشير إلى حالة الدائرة القصيرة، اعتمادًا على التكوين التشخيصي. قم دائمًا بحل خطأ الأسلاك قبل إعادة الوحدة إلى التشغيل العادي.
س5: كم عدد وحدات Q68DAVN التي يمكن تركيبها في نظام MELSEC-Q واحد؟
يتم تثبيت Q68DAVN في أي فتحة وحدة وظيفية ذكية متاحة في قاعدة MELSEC-Q الرئيسية أو قاعدة التمديد. يقتصر الحد الأقصى لعدد الوحدات على الحد الأقصى لعدد الوحدات الذكية لوحدة المعالجة المركزية من سلسلة Q (عادةً ما يصل إلى 64 وحدة ذكية لكل وحدة معالجة مركزية، اعتمادًا على نوع وحدة المعالجة المركزية) ومن خلال إجمالي عدد فتحات الوحدة الأساسية. يشغل كل Q68DAVN فتحة واحدة. تأكد من حد الوحدة الذكية لوحدة المعالجة المركزية المحددة من دليل مستخدم وحدة المعالجة المركزية MELSEC-Q قبل تكوين نظام متعدد الوحدات.
