| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |

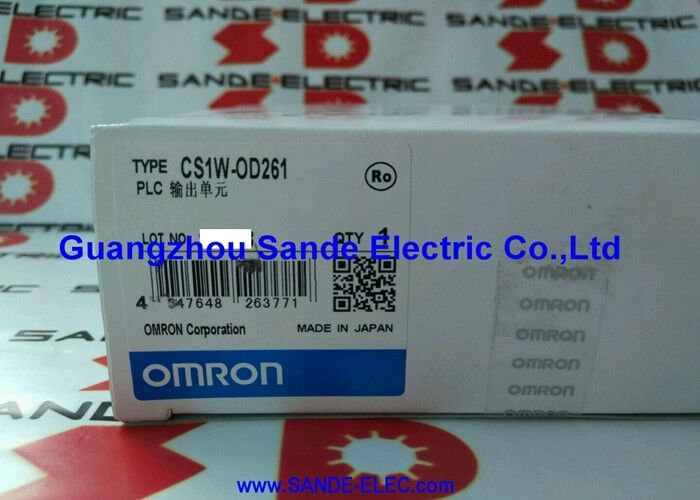

| رقم الموديل | CS1W-OD261 |
يوفر CS1W-OD261 64 نقطة إخراج ترانزستور NPN من فتحة حامل CS1 واحدة بعرض 34.5 مم. عند 0.3 أمبير لكل نقطة مع استجابة تشغيل 0.5 مللي ثانية وإيقاف تشغيل 1.0 مللي ثانية، فإنه يقوم بتشغيل مجموعة كاملة من الأجهزة الميدانية القياسية 24 فولت تيار مستمر - صمامات الملف اللولبي، وملفات التتابع، وملفات الموصلات، ومصابيح الإشارة، والأدوات المساعدة لبدء تشغيل المحرك - مع سرعة الاستجابة التي يتطلبها توقيت دورة الماكينة الضيقة.
كان SYSMAC CS1 عبارة عن منصة PLC عالية الكثافة وعالية السرعة من Omron لأتمتة الماكينات والعمليات. تسمح بنية CS1 لوحدات الإدخال/الإخراج المتعددة بملء حامل واحد، وتعني كثافة 64 نقطة لـ CS1W-OD261 أن وحدة واحدة توفر ضعف عدد الإخراج لوحدة نموذجية مكونة من 32 نقطة في نفس عرض فتحة الحامل. بالنسبة للآلات التي يكون فيها عدد المخرجات مرتفعًا ومساحة الحامل محدودة، فإن التنسيق المكون من 64 نقطة يقلل من عدد الوحدات ويترك فتحات الحامل متاحة لوحدات الوظائف المتخصصة.
إن نوع خرج الغرق NPN يعني أن ترانزستورات الخرج تقوم بتبديل الجانب المنخفض (المشترك/السلبي) من دائرة الحمل. هذا هو الاختيار الصحيح لدوائر الاستشعار ذات مصادر PNP وللتركيبات التي تتبع اتفاقية تبديل التحميل NPN. تأكد من قطبية الجهاز الميداني وترتيب الأسلاك قبل تحديد NPN مقابل PNP لتثبيت معين.
| المعلمة | قيمة |
|---|---|
| نقاط | 64 (NPN، غرق) |
| الجهد الناتج | 12-24 فولت تيار مستمر |
| الحالية لكل نقطة | 0.3 أمبير كحد أقصى |
| الحالي لكل مشترك | 1.6 أمبير كحد أقصى |
| في وقت الاستجابة | 0.5 مللي ثانية كحد أقصى |
| إيقاف وقت الاستجابة | 1.0 مللي ثانية كحد أقصى |
| عرض الوحدة | 34.5 ملم |
| تصاعد | رف CS1 / لوحة الكترونية معززة |
| تصنيف IP | IP20 |
| امتثال | cULus الدرجة الأولى شعبة 2، CE |
Q1: ما هو الحد الأقصى للتيار الذي يمكن أن يغرقه CS1W-OD261 عبر جميع المخرجات الـ 64؟
كل نقطة تتعامل مع 0.3A كحد أقصى. تتعامل كل محطة مشتركة مع 1.6 أمبير كحد أقصى. تشترك النقاط الـ 64 في مجموعات مشتركة متعددة — ينطبق الحد المشترك 1.6A على كل مجموعة. احسب تيار الحمل المتزامن لكل مجموعة وتأكد من بقائه ضمن 1.6 أمبير. يؤدي تجاوز الحد المشترك إلى ارتفاع درجة الحرارة حتى عندما تكون التيارات النقطية الفردية ضمن التصنيف.
س2: هل يتوافق CS1W-OD261 مع أنظمة CS1D الزائدة عن الحاجة؟
CS1W-OD261 عبارة عن وحدة إدخال/إخراج قياسية CS1 ومتوافقة مع أنظمة CS1. بالنسبة لأنظمة CS1D (مزدوجة التكرار)، تحقق من متطلبات التوافق المحددة في وثائق تكوين نظام CS1D الخاصة بشركة Omron — بعض الوحدات مدعومة في تكوينات CS1D وبعضها الآخر غير مدعوم.
س3: يتم تشغيل الإخراج بواسطة PLC ولكن لا يتم تنشيط الحمل الميداني. كيف يتم عزل الخطأ؟
استخدم مصابيح LED لمؤشر النقطة الخاصة بالوحدة - تحتوي كل نقطة إخراج على مؤشر LED يضيء عندما يتم تشغيل النقطة. إذا كان مؤشر LED قيد التشغيل ولكن الحمل لم يتم تنشيطه، فهذا يعني أن الخلل في الأسلاك الخارجية أو الجهاز الميداني نفسه. إذا كان مؤشر LED مطفأ عند ضبط بتة خرج PLC، فإن الخطأ يكون في برنامج PLC، أو تخصيص الإدخال/الإخراج، أو الوحدة. تحقق من الإخراج القسري باستخدام CX-Programmer للتأكد من استجابة الوحدة بشكل مستقل عن منطق البرنامج.
س 4: كم عدد وحدات CS1W-OD261 التي يمكن تركيبها في حامل CS1 واحد؟
تحدد اللوحة الإلكترونية CS1 الحد الأقصى لعدد الفتحات — تتوفر اللوحات الإلكترونية CS1 بتكوينات مختلفة للفتحة. يمكن لأي مجموعة من وحدات الإدخال/الإخراج CS1 والوحدات الذكية ملء الفتحات المتاحة، وفقًا لتخصيص كلمات الإدخال/الإخراج لوحدة المعالجة المركزية. تشغل وحدة CS1W-OD261 المكونة من 64 نقطة كلمات أقل من وحدتين مكونتين من 32 نقطة، باستخدام تخصيص الإدخال/الإخراج بشكل أكثر كفاءة.
س5: ما هو تأثير تجاوز معدل التيار 0.3 أمبير لكل نقطة؟
يؤدي تجاوز التصنيف الحالي لكل نقطة إلى عمل ترانزستور الإخراج خارج منطقة التشغيل الآمنة، مما ينتج عنه إجهاد حراري يقلل من عمر الخدمة أو يسبب فشلًا فوريًا. بالنسبة للأحمال التي تسحب أكثر من 0.3 أمبير (مثل صمامات الملف اللولبي الكبيرة أو مشغلات محرك التيار المستمر)، قم بإدخال مرحل وسيط - يقوم ترانزستور الإخراج بتشغيل ملف المرحل (عادةً 50-100 مللي أمبير)، ويقوم جهة اتصال المرحل بتبديل حمل التيار الأعلى.
