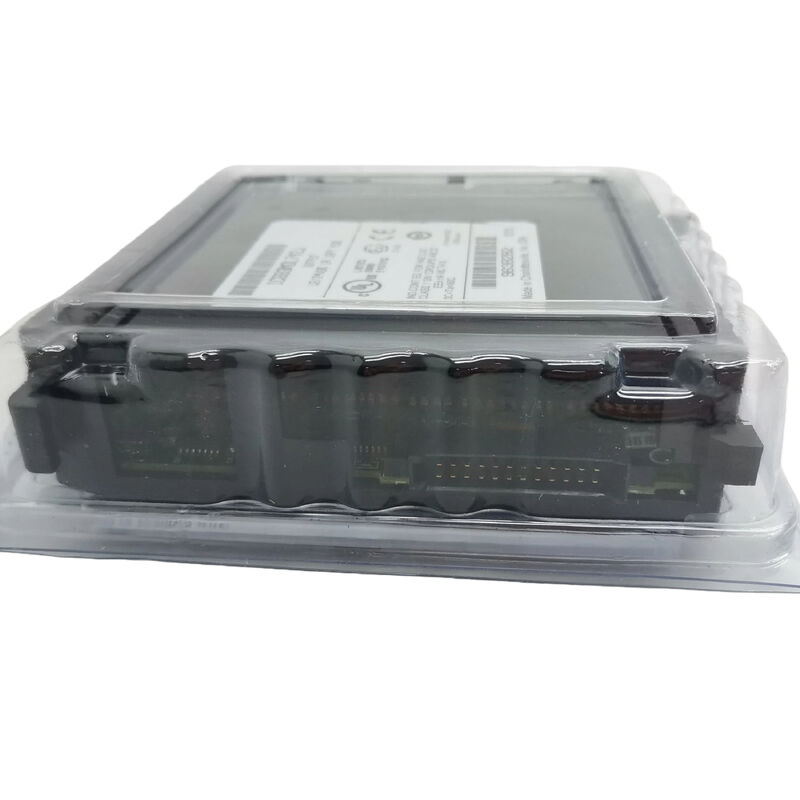

IC693MDL741 | وحدة إخراج DC من سلسلة GE Fanuc 90-30 ذات 16 نقطة - 12/24VDC / 0.5A لكل نقطة / منطق سلبي / 2 × 8 مجموعات / عزل 1500 فولت

المنطق السلبي – ماذا يعني في الميدان

المنطق السلبي (الغرق) يعني أن كل قناة إخراج تربط الجانب السلبي/المشترك للحمل بمحطة إخراج الوحدة. يأتي جهد الإمداد الإيجابي من مصدر الطاقة الخارجي للمستخدم مباشرةً إلى جانب واحد من الحمل. عندما يتم تنشيط الخرج، يوفر IC693MDL741 مسارًا حاليًا من الحمل عبر ترانزستور الخرج إلى الناقل السالب - مما يكمل الدائرة.

يعد ترتيب الغرق هذا هو المعيار للعديد من الأجهزة الميدانية الصناعية ذات التيار المستمر في اتفاقيات الأدوات الآلية اليابانية والآسيوية. تتصل صمامات الملف اللولبي والمؤشرات وملفات الترحيل السلكية من نوع NPN لمدخلات الغرق مباشرة بمخرجات IC693MDL741 دون عكس القطبية. بالنسبة لأحمال المصادر (PNP)، يلزم وجود مرحل متداخل أو متغير مختلف للوحدة النمطية.

يعمل مصدر الإمداد الخارجي بجهد 12 فولت أو 24 فولت تيار مستمر للمستخدم على تشغيل جميع الأجهزة الميدانية. يوفر IC693MDL741 فقط ترانزستور التبديل - ولا يتم اشتقاق جهد المجال من اللوحة الإلكترونية المعززة.

المواصفات الرئيسية

مجموعتان من ثمانية - الأسلاك والعزلة المنظمة

يتم تقسيم نقاط الإخراج الـ 16 إلى مجموعتين متساويتين من 8. كل مجموعة لها محطة إخراج مشتركة خاصة بها. هذا يعنى:

• وضوح الأسلاك:تتصل المجموعة 0 (النقاط 0-7) والمجموعة 1 (النقاط 8-15) بمشتركات طاقة منفصلة. يمكن للأجهزة الميدانية في دوائر الجهد المختلفة استخدام مجموعات مختلفة دون التلوث المتبادل.
• القدرة الحالية:يدعم كل مشترك 2 أمبير كحد أقصى - 8 مخرجات عند 0.5 أمبير محملة بالكامل. يجب أن يتم تصنيف الطرف المشترك للحمل الإجمالي لجميع النقاط الثماني في تلك المجموعة في ظل أسوأ الظروف.
• عزل المجموعة:يسمح العزل بجهد 500 فولت بين المجموعتين بإمكانيات إمداد خارجية مختلفة للمجموعة 0 والمجموعة 1، ضمن حد العزل. بالنسبة لدارات طاقة الحمل المنفصلة تمامًا، يوفر ذلك فصلًا كهربائيًا آمنًا بين المجموعات.

سيناريوهات التطبيق

التحكم في صمام الملف اللولبي على أداة الآلة:تدير وحدة التحكم من السلسلة 90-30 12 صمامًا بملف لولبي هوائي (NPN، غاطس) عبر نظام تثبيت قطع العمل. توفر مجموعتا IC693MDL741 تحكمًا منفصلاً لدوائر التثبيت اليسرى واليمنى مع وجود مشترك لكل مجموعة.

التحكم في لوحة المؤشر:ستة عشر مصباحًا لمؤشر الحالة على لوحة تشغيل الماكينة متصلة بنقاط الإخراج الستة عشر. تسمح مؤشرات LED في IC693MDL741 لمشغل HMI بالتحقق من استمرارية أسلاك المصباح أثناء التشغيل بدون أداة اختبار مصباح منفصلة.

محرك لفائف التتابع للأحمال عالية التيار:يقوم IC693MDL741 بتشغيل 16 ملف تتابع متداخل (24VDC، غاطس). تقوم المرحلات بتبديل موصلات المحرك ذات التيار العالي 240VAC. يتعامل 0.5 أمبير لكل نقطة بشكل مريح مع تيار ملف التتابع القياسي الذي يبلغ 0.1-0.3 أمبير.

التعليمات

س1: ما الفرق بين IC693MDL741 (المنطق السلبي) وIC693MDL740 (المنطق الإيجابي)؟

يستخدم IC693MDL740 المنطق الإيجابي (المصادر) - حيث تقوم مخرجاته بتزويد التيار من الناقل الموجب إلى الحمل. يستخدم IC693MDL741 المنطق السلبي (الغرق) - توفر مخرجاته مسار عودة لتيار الحمل إلى الناقل السالب. يعتمد الاختيار كليًا على اتفاقية توصيلات الأجهزة الميدانية. تستخدم الأجهزة الميدانية NPN الغرق (IC693MDL741)؛ تستخدم أجهزة PNP الميدانية المصادر (IC693MDL740). تحقق من مواصفات الجهاز الميداني ومعايير الأسلاك الحالية قبل الاختيار.

س2: هل يمكن تركيب IC693MDL741 في أي فتحة في اللوحة الأساسية من السلسلة 90-30؟

نعم. يتم تثبيت IC693MDL741 في أي فتحة إدخال/إخراج للوحة الأساسية من السلسلة 90-30 - الوحدة ليست خاصة بالفتحة. يقوم مبرمج PLC بتعيين عنونة الإدخال/الإخراج للفتحة الموجودة في تكوين النظام. يحدد موضع الفتحة تعيين عنوان الإدخال/الإخراج، وليس وظيفة الوحدة النمطية.

س3: ما هو مصدر الطاقة الخارجي المطلوب للدوائر الميدانية لـ IC693MDL741؟

يجب على المستخدم توفير مصدر طاقة خارجي بجهد 12 فولت أو 24 فولت للتيار المستمر للأجهزة الميدانية - ولا يقوم IC693MDL741 بتوليد طاقة المجال داخليًا. يجب أن يظل جهد الإمداد الخارجي ضمن نطاق تشغيل الوحدة: من 12 إلى 24 فولت تيار مستمر، مع تفاوت قدره +20% و-15%. وهذا يعني أن الإمداد يمكن أن يتراوح من 10.2 فولت إلى 28.8 فولت تقريبًا ولا يزال ضمن المواصفات.

س 4: ما هي أنواع الأحمال التي يمكن أن يقودها IC693MDL741 مباشرة عند 0.5 أمبير لكل نقطة؟

صمامات الملف اللولبي (24VDC، 0.1–0.4A)، ومصابيح المؤشر ومصابيح LED (24VDC، حتى 0.5A)، وملفات التتابع (24VDC، 0.1–0.3A)، وملفات الموصلات الصغيرة كلها ضمن تصنيف 0.5A. بالنسبة للأحمال الحثية (الملفات اللولبية وملفات الترحيل)، قم بإضافة صمامات ثنائية للقمع عبر الملف - يمكن أن يؤدي المجال المغناطيسي الخلفي عند إلغاء الطاقة إلى إتلاف ترانزستور الخرج بدون كبت. تتطلب أحمال المحركات والموصلات الكبيرة التي تتجاوز 0.5 أمبير مرحلات متداخلة.

س5: هل لواحق المراجعة (741C، 741E، 741F، 741G) متكافئة وظيفيًا؟

تحدد لاحقات الحروف (C، E، F، G) مراجعات الأجهزة الخاصة بـ IC693MDL741. جميع المراجعات متكافئة وظيفيًا - نفس المواصفات المنطقية السلبية 12/24VDC 0.5A ذات 16 نقطة، ونفس الأسلاك، ونفس توافق الفتحة. تعكس المراجعات المكونات الداخلية أو تحديثات التصنيع مع الحفاظ على التوافق مع الإصدارات السابقة. لا يتطلب استبدال 741G في نظام كان يستخدم 741C سابقًا أي تغييرات في البرنامج.
