| رقم الموديل | 1746-OX8 |

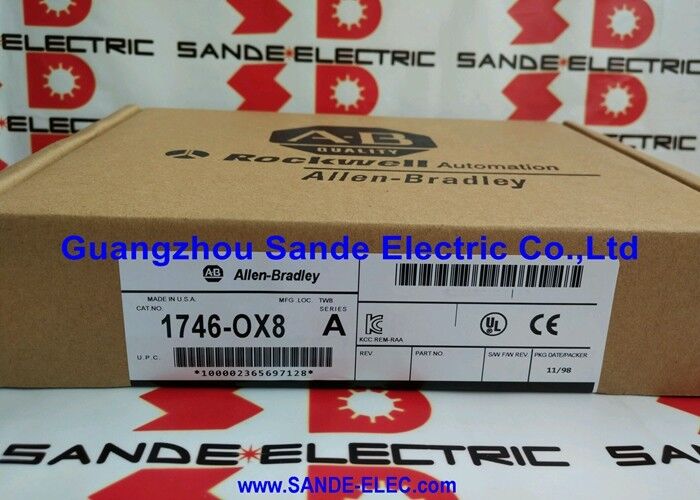

رقم القطعة: 1746-OX8
الشركة المصنعة: Rockwell Automation / Allen-Bradley (الولايات المتحدة الأمريكية)
نوع المنتج: وحدة الإخراج الرقمي — مخارج مرحل معزولة
المنصة: SLC 500
نقاط الإخراج: 8
تُعد الوحدة 1746-OX8 وحدة الإخراج المرحل المعزولة لعائلة وحدات التحكم المنطقي القابلة للبرمجة (PLC) من نوع Allen-Bradley SLC 500. توفر ثماني نقاط إخراج مرحل معزولة بشكل فردي — كل منها عبارة عن تلامس مفتوح عادةً مصنف عند 5 أمبير مستمر، ومناسب للتبديل الأحمال حتى 265 فولت تيار متردد أو 125 فولت تيار مستمر.
يشكل وصف "المعزولة" التمييز الرئيسي بين الوحدة 1746-OX8 ووحدات الإخراج المرحل القياسية لعائلة SLC 500. في وحدة الإخراج المرحل القياسية، تشترك نقاط الإخراج عادةً في مرجع مشترك. في الوحدة 1746-OX8، يتم عزل كل تلامس مرحل عن جميع التلامسات الأخرى — لا يوجد مرجع مشترك عبر النقاط. يسمح هذا العزل لنقاط الإخراج المختلفة بتبديل الأحمال بجهود مختلفة تمامًا، أو أطوار مختلفة، أو مصادر طاقة مختلفة من وحدة واحدة. يمكن أن يكون الإخراج الذي يتحكم في صمام 24 فولت تيار مستمر بجوار إخراج يقوم بتبديل ملف موصل 120 فولت تيار متردد على نفس الوحدة دون أي اقتران كهربائي بينهما.
هذه القدرة ضرورية في أسلاك التحكم في الآلات حيث تعمل أنواع الأحمال المتنوعة — الموصلات، الملفات اللولبية، أضواء الإشارة، مرحلات الإشارة — بجهود مختلفة ويجب التحكم فيها من تجميع إدخال/إخراج PLC مدمج.
التصنيف 5 أمبير / 265 فولت تيار متردد يجعل الوحدة 1746-OX8 مناسبة مباشرة لتبديل ملفات موصلات بادئ المحركات ثلاثية الطور (عادةً 120 فولت تيار متردد أو 240 فولت تيار متردد)، وتلامسات مساعدة بادئ المحركات بالجهد الكامل، وأجهزة الطيار على أنظمة الطاقة الصناعية القياسية في أمريكا الشمالية أو أوروبا. يوسع التصنيف 125 فولت تيار مستمر نفس القدرة إلى دوائر التحكم بالتيار المستمر — وهي شائعة في معدات المصانع القديمة، ومعدات التبديل، وأنظمة التدفئة والتهوية وتكييف الهواء.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | 1746-OX8 |
| المنصة | SLC 500 |
| نوع الإخراج | مرحل معزول (مفتوح عادةً) |
| النقاط | 8 |
| تصنيف التيار | 5 أمبير لكل نقطة |
| جهد التيار المتردد | 265 فولت تيار متردد، 50/60 هرتز |
| جهد التيار المستمر | 125 فولت تيار مستمر |
| الحالة | متوقف عن الإنتاج |
س1: أحد مخارج المرحل على الوحدة 1746-OX8 يفشل في تشغيل حمولته على الرغم من أن برنامج SLC يظهر بت الإخراج على أنه ON. ما الذي يجب فحصه؟
مع تأكيد بت الإخراج على أنه ON في المعالج، تحقق من حالة تشغيل المرحل عن طريق قياس الجهد عبر أطراف الإخراج مع فصل الحمل. إذا ظهر الجهد (التلامس مفتوح عندما يجب أن يكون مغلقًا)، فإن دائرة ملف المرحل داخل الوحدة تعمل ولكن التلامس قد فشل — وهو أمر شائع بعد أحمال الاندفاع العالية أو الأحمال الزائدة. إذا لم يظهر جهد من مشغل الإخراج، تحقق من أن الوحدة مثبتة بشكل صحيح وأن عنوان الفتحة في البرنامج يتطابق مع الفتحة الفعلية.
س2: الوحدة 1746-OX8 متوقفة عن الإنتاج. هل يمكن أن تحل محلها الوحدة 1746-OW16 (إخراج مرحل بـ 16 نقطة)؟
توفر الوحدة 1746-OW16 16 مخرج مرحل ولكنها تستخدم ترتيب عودة مشترك — تشترك المخارج في طرف مشترك بدلاً من أن تكون معزولة بالكامل. إذا كان التطبيق يعتمد على عزل كل نقطة في الوحدة 1746-OX8 لتبديل الأحمال بجهود مختلفة من نفس الوحدة، فلا يمكن استبدالها بالوحدة OW16 مباشرة. تأكد من متطلبات العزل للتطبيق قبل اختيار بديل.
س3: عدة مخارج مرحل على الوحدة 1746-OX8 ملحومة مغلقة (تلامسات عالقة). ما الذي تسبب في ذلك؟
تنتج التلامسات الملحومة عن تيار اندفاع مفرط عند التبديل — عادةً من أحمال المحركات بدون قمع للاندفاع، أو من الأحمال السعوية التي تسحب تيارًا ذرويًا عاليًا جدًا عند التشغيل. ينطبق تصنيف 5 أمبير المستمر على الأحمال المقاومة؛ يمكن للأحمال الاستقرائية أو أحمال المحركات عند بدء التشغيل أن تسحب لحظيًا 5-10 أضعاف تيار التشغيل الخاص بها. قم بتركيب قمع للاندفاع على الأحمال الاستقرائية ومراجعة ملف تعريف تيار الحمل مقابل تيار التشغيل/الإيقاف المقنن للوحدة.
س4: رف SLC 500 مع الوحدة 1746-OX8 موجود في بيئة اهتزاز عالية. هل هناك أي احتياطات؟
يجب تثبيت هيكل SLC 500 في اللوحة باستخدام جميع أدوات التثبيت المشدودة حسب المواصفات. تحقق من أن ألسنة قفل وحدة الإدخال/الإخراج مغلقة. في بيئات الاهتزاز العالية، يمكن أن تتطور تلامسات المرحل إلى اتصالات متقطعة بسبب حركة الموصل — تحقق من أن جميع توصيلات أطراف الأسلاك الميدانية مشدودة بشكل صحيح، خاصة على دوائر الإخراج التي تحمل تيار الحمل.
س5: من أين يتم الحصول على الوحدة 1746-OX8 المتوقفة عن الإنتاج؟
يحتفظ وكلاء قطع الغيار المتخصصون في Rockwell Automation / SLC 500 وموردو سوق قطع غيار وحدات التحكم المنطقي القابلة للبرمجة الصناعية بمخزون تبادل. تأكد من تسمية 1746-OX8 تحديدًا — وحدات الإخراج المرحل المجاورة (OW16، OA8، OA16) لها تكوينات تلامس مختلفة. يُنصح بإجراء اختبار وظيفي على رف SLC 500 قبل القبول للوحدات المجددة.
