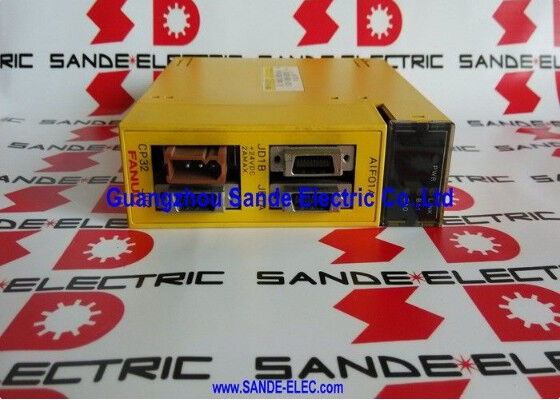

فانوك A02B-0319-C001 لوحة الدخول والخروج A02B0319C001 AO2B-O3I9-COOI

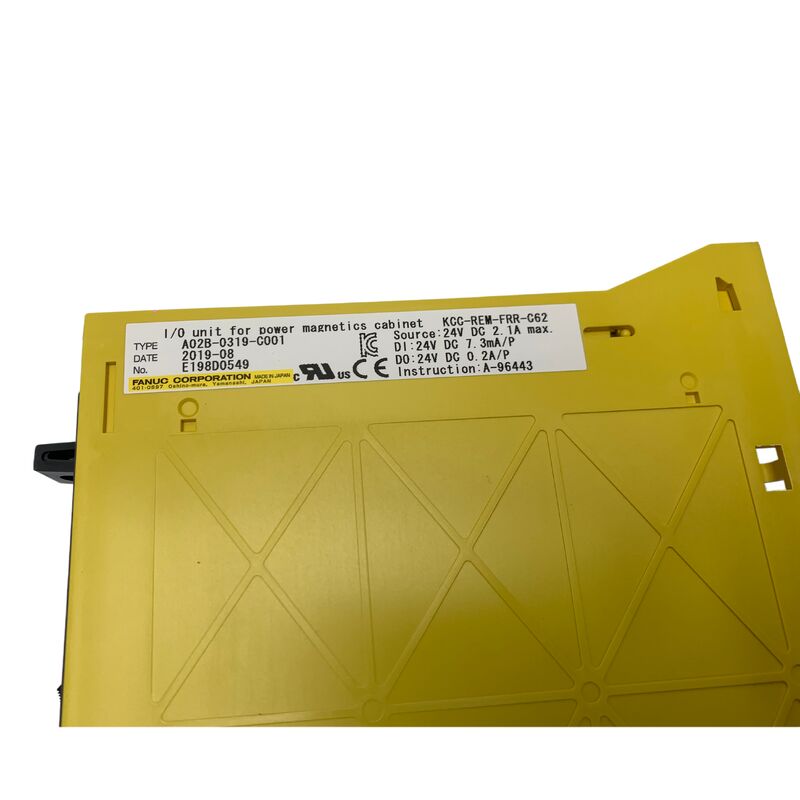

A02B-0319-C001 | وحدة الإدخال/الإخراج FANUC — خزانة مغناطيسات الطاقة / وصلة الإدخال / الإخراج / موصلات وأقفال أمان يتم التحكم فيها عن طريق PMC

خزانة الطاقة المغناطيسية - ما تحتويه ولماذا هناك حاجة إلى الإدخال/الإخراج

تقوم معظم أدوات الآلات الصناعية باستخدام الحاسب الآلي بفصل إلكترونيات التحكم الخاصة بها عن مكونات الطاقة الكهربائية الخاصة بها. تحتوي خزانة التحكم CNC على كمبيوتر CNC، ومحركات المؤازرة، ومحرك المغزل. الخزانة الطاقة المغناطيسيةهي اللوحة الكهربائية المرتبطة التي تحتوي على أجهزة التبديل ذات التيار العالي والجهد العالي:

• بداية محرك المغزل الرئيسي:موصل التيار المتردد الذي يقوم بتوصيل أو فصل الطاقة الرئيسية عن محرك المغزل
• بداية مضخة المبرد:موصل يتحكم في محرك مضخة التبريد
• بداية الوحدة الهيدروليكية:موصل للنظام الهيدروليكي للآلة
• موصلات تحرير الفرامل المحورية:يتحكم في الفرامل الكهرومغناطيسية على محاور الماكينة حيث يتم تركيب الفرامل
• مرحلات الزائد:مرحلات الحماية التي تكتشف التيار الزائد للمحرك وتقوم برحلة الموصل المرتبط
• أقفال السلامة:مفاتيح حماية الباب، والماسحات الضوئية للمنطقة، ومرحلات التوقف في حالات الطوارئ، وجهات الاتصال الخاصة بالمراقبة المرتبطة بها

يجب أن يراقب منطق سلم PMC (التحكم في الماكينة القابل للبرمجة) الخاص بـ CNC حالة جميع هذه الأجهزة ويجب أن يتحكم في حالات التشغيل/الإيقاف الخاصة بها. A02B-0319-C001 هي وحدة الإدخال/الإخراج التي تجعل هذا الاتصال ممكنًا - فهي توفر أطراف الإدخال والإخراج المادية داخل خزانة الطاقة المغناطيسية، وتربط هذه المحطات الطرفية بـ CNC عبر ناقل I/O Link.

معلومات المنتج الرئيسية

التحكم والمراقبة من خلال هذه الوحدة

يتحكم برنامج السلم PMC الخاص بـ CNC في خزانة الطاقة المغناطيسية من خلال A02B-0319-C001. تفاعلات PMC النموذجية:

المخرجات (CNC → الخزانة):أمر بدء/إيقاف المغزل؛ تشغيل/إيقاف مضخة التبريد؛ تشغيل/إيقاف النظام الهيدروليكي؛ أمر تحرير فرامل المحور؛ أمر الملف اللولبي لقفل الباب.

المدخلات (الخزانة → CNC):ردود فعل موصل المغزل (تم تأكيد التشغيل/الإيقاف)؛ حالة رحلة التتابع الزائد؛ حارس الباب مفتوح/مغلق؛ تم الوصول إلى الضغط الهيدروليكي مستوى سائل التبريد منخفض؛ حالة دائرة التوقف في حالات الطوارئ.

يقرأ سلم PMC هذه المدخلات في كل دورة مسح ويستجيب وفقًا لمنطق الماكينة المبرمج - مما يمنع بدء تشغيل المغزل إذا كان الباب مفتوحًا، ويوقف كل الحركة في حالة تعثر الحمل الزائد، وتنفيذ تسلسل إيقاف التشغيل المناسب عند تنشيط E-stop.

سيناريوهات التطبيق

تشخيص خطأ الإدخال / الإخراج لمغناطيس الطاقة:يقوم مركز التصنيع بتطوير إنذار متقطع لبدء المغزل. يؤكد التحقيق أن إشارة التغذية المرتدة لموصل المغزل لا تصل إلى CNC باستمرار. تم اختبار اتصال I/O Link مع A02B-0319-C001 وتم تحديد الوحدة على أنها مصدر الخطأ. يعمل الاستبدال على استعادة اتصال الإدخال/الإخراج الموثوق به من خزانة الطاقة المغناطيسية.

التركيب الكهربائي للآلة الجديدة:يقوم منشئ الأدوات الآلية بتثبيت A02B-0319-C001 في خزانة الطاقة المغناطيسية أثناء بناء الماكينة. تنتهي جميع أسلاك التحكم والتغذية المرتدة في الموصل عند هذه الوحدة. يتم توصيل كابل I/O Link واحد مرة أخرى بـ CNC، مما يلغي مجموعة الأسلاك المتعددة التي قد تكون مطلوبة.

التعليمات

س1: ما هو معيار اتصال رابط الإدخال/الإخراج الذي يستخدمه A02B-0319-C001؟

رابط الإدخال/الإخراج FANUC هو بروتوكول اتصال تسلسلي عالي السرعة خاص بـ FANUC. إنها تستخدم بنية رئيسية وتابعة - CNC هو السيد وA02B-0319-C001 عبارة عن عقدة تابعة. يقوم السيد باستقصاء جميع العقد في دورة محددة، وجمع بيانات الإدخال وتسليم أوامر الإخراج. يعد وقت دورة رابط الإدخال/الإخراج سريعًا بما يكفي لمتطلبات التحكم في الماكينة في الوقت الفعلي الخاصة بـ PMC. يعمل البروتوكول عبر كبل مزدوج ملتوي محمي قياسي أو ألياف ضوئية اعتمادًا على تكوين النظام.

Q2: كم عدد نقاط الإدخال/الإخراج التي يوفرها A02B-0319-C001؟

يتم تحديد عدد نقاط الإدخال/الإخراج من خلال متغير الوحدة المحدد وتكوين وحدة الإدخال/الإخراج الداخلية الخاصة بها. توفر وحدات الإدخال/الإخراج FANUC لخزانات الطاقة المغناطيسية عادةً 32 إلى 64 مدخلاً ومخرجًا رقميًا في مجموعات مختلفة. يتم تحديد عدد النقاط الدقيق وتعيين عنوان الإدخال/الإخراج لـ A02B-0319-C001 في دليل اتصال FANUC CNC لنوع التحكم المحدد. يجب أن يتطابق تعيين عنوان الإدخال/الإخراج الخاص بـ PMC مع نطاق العناوين الذي تم تكوينه لوحدة الإدخال/الإخراج الفعلية.

س3: هل يمكن إضافة A02B-0319-C001 إلى نظام لا يحتوي حاليًا على وحدة إدخال/إخراج لخزانة الطاقة المغناطيسية؟

تتطلب إضافة A02B-0319-C001 فتحة رابط الإدخال/الإخراج المتوفرة على CNC - يدعم رابط الإدخال/الإخراج عادةً عقدًا متعددة، ولكن العدد الإجمالي محدود. يجب أيضًا تحديث برنامج PMC الخاص بـ CNC لقراءة وكتابة عناوين الإدخال / الإخراج الجديدة. تؤدي إضافة وحدة إدخال/إخراج جديدة دون تحديث برنامج PMC إلى عدم معالجة الإدخال/الإخراج الفعلي - حيث يتم توصيل الأجهزة ولكن يتجاهلها CNC. راجع دليل اتصال CNC I/O Link لمعرفة سعة العقدة المتاحة وإجراءات المعالجة.

س 4: ما هي عواقب فشل A02B-0319-C001 أثناء تشغيل الجهاز؟

في حالة فقدان اتصال I/O Link بـ A02B-0319-C001 أثناء التشغيل، سيقوم CNC بإنشاء إنذار I/O Link. تم تصميم أنظمة السلامة بحيث تكون آمنة من الفشل - عادةً ما يقوم سلم PMC بدفع كافة المخرجات إلى حالتها الآمنة (الموصلات متوقفة، الفرامل مطبقة) عند فقدان اتصال وحدة الإدخال/الإخراج. سوف تتوقف الآلة. تتطلب إعادة التشغيل استعادة اتصال الإدخال/الإخراج، والتأكد من عدم وجود حالات خطأ أخرى، وإعادة ضبط PMC.

س5: هل يتطلب استبدال A02B-0319-C001 تغييرات في برنامج PMC؟

ليس إذا كانت الوحدة البديلة هي نفس الطراز مع نفس عدد الإدخال/الإخراج وتكوين عنوان رابط الإدخال/الإخراج. يستخدم برنامج PMC عناوين الإدخال/الإخراج، وليس الرقم التسلسلي لوحدة الأجهزة. طالما أن البديل A02B-0319-C001 تم تكوينه على نفس عنوان رابط الإدخال/الإخراج مثل الوحدة الفاشلة، فإن برنامج PMC الحالي سيتواصل معها دون تعديل. قم بتأكيد عنوان رابط الإدخال/الإخراج من تكوين الوحدة الفاشلة قبل تركيب الوحدة البديلة.
