| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | بي تي إف-14أ |

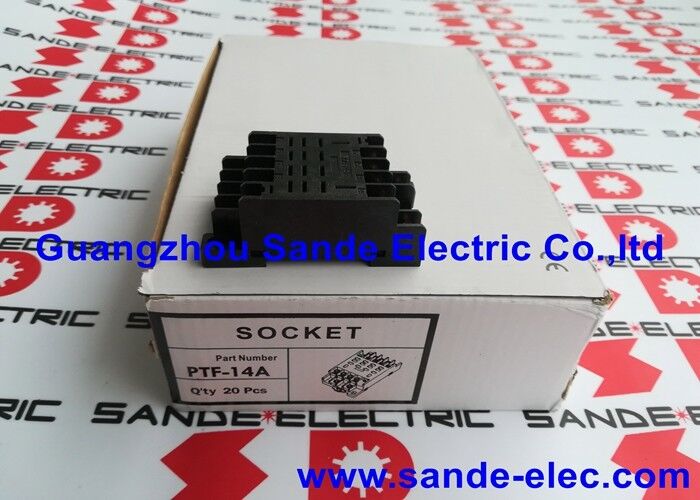

PTF-14A هو سوكيت رله DIN للسكك الحديدية من 14 دبوس من Omron لسلسلة رله LY4 ذات الأربعة قطب.يتعامل مع الواجهة الميكانيكية والكهربائية بين المرور واللوحة المرور يضخ من الأمام، يتم توصيل الأسلاك الميدانية بمحطات المسامير في المقبس ، ويمكن استبدال الإرسال دون إزعاج أي أسلاك.
يتم تثبيت المقبس على قاطرة DIN قياسية 35 مم ويمكن أيضًا تركيبها على اللوحة مباشرة.هذا يجعلها متوافقة مع كل من بناءات اللوحات الحديثة القائمة على السكك الحديدية DIN وتصاميم اللوحات القديمة حيث يتم تعلق المكونات مباشرة إلى لوحة خلفية.
تصميم محطة حماية الأصابع يحتوي على منطقة محطة المسمار لتقليل خطر الاتصال العرضي مع المحطات الحية أثناء تركيب المرور أو التفتيش أو الاستبدال.الإرسال إدراجات وقفل في جسم المقبس؛ المسمار أو المقبض الاحتياطي يحافظ عليه ضد الاهتزاز.
| المعلم | القيمة |
|---|---|
| رقم الجزء | PTF-14A |
| عدد الدبوسات | 14 |
| البولنديين | 4 |
| رله متوافق | أومرون LY4 (4 قطب، 14 دبوس) |
| التثبيت | سكة حديدية DIN 35 ملم / لوحة |
| نوع المحطة | محطات المسامير |
| حماية الأصابع | نعم.. |
| الأصل | اليابان |
يلتصق PTF-14A بسكة حديد 35mm × 7.5mm DIN القياسية دون أدوات. لتركيب اللوحة ، يحتوي المقبس على ثقوب تركيب اللوحة.كلا طرق التثبيت تستخدم نفس جسم المقبس وتوفر نفس الوصول الطرفي.
هذه القدرة على التثبيت المزدوج مهمة في الألواح حيث مساحة DIN للسكك الحديدية محدودة أو حيث يتم إملاء مواقع الإرسال المحددة من خلال تخطيط اللوحة بدلاً من توافر السكك الحديدية.
يتم إدخال رله LY4 في فتحة PTF-14A من الأمام. منع دبوس التوجيه غير الصحيح. ويحتفظ آلية الاحتفاظ بالرله ضد الاهتزاز. لاستبدال رله،إطلاق شريط الاحتفاظ، اسحب المرور مباشرة، وإدراج استبدال الأسلاك الميدانية على المقبس غير متأثرة في جميع أنحاء.
هذا الإجراء الاستبدالي دون اضطرابات الأسلاك هو ميزة الصيانة الرئيسية للهندسة المعمارية للمقبس والمرحلة على المرحلات الموجودة بالأسلاك المباشرة في ألواح الآلة.
س1: ما هي أنواع الإرسال المتوافقة مع PTF-14A؟
تم تصميم PTF-14A لـ Omron LY4 4-pole relay (14-pin). تتوفر سلسلة LY4 في مختلف فولتاجيات الملفات (12VDC ، 24VDC ، 48VDC ، 100 110VDC ، 110/120VAC ، 220/240VAC).القناة تقبل أي متغير LY4 بغض النظر عن فولتاج الملف التوصيل إلى محطات الطاقة في القناة يحدد إمدادات الملف.
السؤال 2: هل يمكن استخدام PTF-14A مع مرسلات Omron LY2?
لا. LY2 هو رلاي 8-pin 2-pole يتطلب سوكيت 8-pin (PYF08A أو مماثلة). PTF-14A هو سوكيت 14-pin لرسائل LY4 ذات 4 قطب.نوعي المقبسين يختلفان جسديا ولا يمكن استبدالهما.
السؤال 3: هل يحتوي PTF-14A على مشبك السكة الحديد DIN؟
تم تصميم PTF-14A للتركيب المباشر للسكك الحديدية DIN 35mm مع شريط snap-fit المدمج. لا يلزم أي محول منفصل للسكك الحديدية DIN. لتركيب اللوحة،يتضمن جسم المقبس ثقوب المسامير المثبتة على اللوحة كمعياركلا طرق التثبيت متوفرة دون ملحقات.
السؤال 4: كيف يتم توصيل أسلاك الميدان إلى PTF-14A؟
يتم توصيل أسلاك الميدان إلى محطات المسمار على جسم PTF-14A. تقبل مسامير المحطة أحجام الأسلاك القياسية المستخدمة في سلك لوحة التحكم (عادة 0.5 ∼ 2.5 ملم 2).تشديد المسامير النهائية إلى عزم الدوران المحدد في وثائق PTF-14A.
السؤال 5: ما هو التصنيف الحالي لمقبض PTF-14A؟
يجب أن تكون تصنيفات الاتصال والمحطة في مصدر PTF-14A قادرة على التعامل مع تيار الاتصال المسموح به في رلاي LY4 عادة 5A عند 250VAC لLY4.تأكيد تصنيف التيار النهائي للمقبس من ورقة بيانات Omron PTF-14A قبل الاستخدام عند الحد الأقصى للتيار الإستقالي.
