مروحة تبريد السيرفو
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | NMB |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 2406KL-05W-B59 |

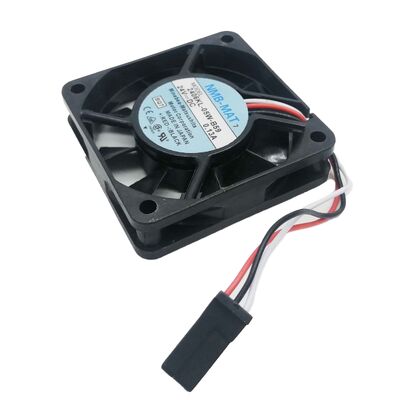

2406KL-05W-B59 عبارة عن مروحة محورية DC مقاس 60 × 60 × 15 مم (6015) من NMB Technologies - عامل الشكل المدمج مقاس 60 مم الذي يخدم مواقع الإلكترونيات الصناعية حيث لا تتناسب المروحة مقاس 120 مم ولكن الإدارة الحرارية لا تزال مطلوبة. عند 4600 دورة في الدقيقة، تكون هذه مروحة عالية السرعة مقاس 60 مم - تدور بشكل أسرع من العديد من المراوح الأكبر حجمًا للتعويض عن قطر الشفرة الأصغر في الحفاظ على تدفق الهواء المفيد من حزمة مدمجة.
إن مصدر التيار المستمر بجهد 24 فولت ونطاق جهد التشغيل الواسع (12.0-26.5 فولت) يجعل 2406KL-05W-B59 متوافقًا مع كل من مصدر التحكم الصناعي 24 فولت والمعدات الإلكترونية 12 فولت - وهو نوع مروحة واحد يخدم كلا سياقات جهد الإمداد.
| المعلمة | قيمة |
|---|---|
| أبعاد | 60×60×15 ملم |
| الجهد االكهربى | 24 فولت تيار مستمر |
| نطاق الجهد | 12.0 فولت – 26.5 فولت |
| حاضِر | 0.13 أ |
| قوة | ~3.1 واط |
| سرعة | 4600 دورة في الدقيقة |
| عامل الشكل | 6015 |
| مسلسل | 2406KL |
تحتل المروحة مقاس 60×60×15 مم (6015) مكانًا محددًا في تبريد الإلكترونيات الصناعية:
مراوح أقل من 120 مم:يعد المعيار 120 × 120 × 38 مم كبيرًا جدًا بالنسبة للعديد من مواضع التبريد على مستوى ثنائي الفينيل متعدد الكلور ومستوى الوحدة. تتناسب المروحة مقاس 60 مم مع المساحات الأصغر: مضمنة مع أحواض حرارة فردية، ومباشرة فوق وحدات IGBT، وفي حاويات صغيرة جدًا بحيث لا تتناسب مع فتحات المروحة مقاس 120 مم.
مراوح أكبر من 40 مم:توفر المراوح مقاس 40 مم تدفق هواء أقل لسرعة دوران معينة. عندما لا تتمكن المروحة مقاس 40 مم من توفير تدفق هواء كافٍ ولن تكون المروحة مقاس 120 مم مناسبة، فإن المروحة مقاس 60 مم توفر مستوى أداء متوسطًا.
عمق نحيف 15 ملم:يعد عمق 15 مم أقل عمقًا بكثير من العمق القياسي 38 مم للمراوح مقاس 120 مم - مما يتيح التثبيت في حاويات ضحلة جدًا أو خلف أبواب ضيقة حيث لا يمكن فتح مروحة مقاس 38 مم.
وحدات طاقة المحرك الصناعي:مراوح تبريد مدمجة في وحدات طاقة IGBT، ولوحات تشغيل البوابة، والمجموعات الفرعية لإمدادات الطاقة داخل حاويات محركات VFD الصناعية ومحركات المؤازرة.
PLC وتحكم الأتمتة التبريد:توفر المراوح المدمجة مقاس 60 مم تدفق هواء مستهدفًا لمعالج معين أو وحدات إمداد الطاقة في خزانات PLC ووحدات التحكم الآلية.
تبريد الكمبيوتر الصناعي:تتطلب مراوح التيار المستمر في أجهزة الكمبيوتر ذات اللوحات الصناعية وأجهزة الكمبيوتر ذات اللوحة الواحدة ومرفقات وحدات التحكم المدمجة تبريدًا مدمجًا يعمل بجهد 24 فولت.
تبريد معدات الليزر:وحدات التحكم الإلكترونية في قواطع الليزر الصناعية، وأجهزة اللحام، وأنظمة وضع العلامات - يتم تحديد مراوح 24 فولت تيار مستمر مقاس 60 مم بشكل شائع في حاويات إلكترونيات الليزر المدمجة.
س1: ماذا يحدث إذا تم تشغيل 2406KL-05W-B59 بجهد 12 فولت مقابل 24 فولت؟
عند 12 فولت (حد التشغيل الأدنى)، تنخفض سرعة المروحة بشكل متناسب - إلى حوالي 50% من عدد الدورات في الدقيقة المقدرة، أو ما يقرب من 2300 دورة في الدقيقة بدلاً من 4600 دورة في الدقيقة. ينخفض تدفق الهواء مع انخفاض السرعة. لا تزال المروحة تعمل بشكل موثوق عند 12 فولت، ولكن أداء التبريد ينخفض. للحصول على أقصى قدرة تبريد، يفضل استخدام مصدر 24 فولت؛ يعد التشغيل بجهد 12 فولت مقبولًا حيث يظل تدفق الهواء المنخفض كافيًا للحمل الحراري.
س2: ما هي اللاحقة B59 في 2406KL-05W-B59 وكيف تختلف عن متغيرات اللاحقة B الأخرى؟
في نظام تسمية المروحة الخاص بـ NMB، تحدد اللاحقة B سلك التوصيل ونوع الموصل: يستخدم B39 تنسيق سلك/موصل محدد، ويستخدم B59 طول سلك مختلف أو تكوين موصل مختلف. تشترك جميع متغيرات السلسلة B من 2406KL-05W في نفس المواصفات الكهربائية ومواصفات تدفق الهواء - يختلف تنسيق الكابل والموصل فقط. حدد المتغير الذي يتطابق تنسيق الموصل الخاص به مع موصل التزاوج الخاص بالتطبيق المستهدف أو متطلبات إنهاء السلك.
س3: هل يتوفر الطراز 2406KL-05W-B59 مع مخرج إشارة السرعة (3 أسلاك)؟
تتوفر سلسلة NMB's 2406KL في إصدارات مكونة من سلكين (الطاقة فقط) وثلاثة أسلاك (إشارة السرعة). عادةً ما يكون متغير اللاحقة -B59 عبارة عن تكوين مكون من سلكين. بالنسبة للتطبيقات التي تتطلب مراقبة سرعة المروحة، تأكد من اختيار منتج NMB من توفر إصدار ثلاثي الأسلاك بنفس المواصفات الكهربائية في سلسلة 2406KL.
س 4: ما هو عمر الخدمة لسلسلة NMB 2406KL عند 24 فولت و40 درجة مئوية؟
يتم تصنيف مراوح المحامل الكروية NMB في سلسلة 2406KL بعمر افتراضي يتراوح بين 50000 إلى 70000 ساعة L10 عند 60 درجة مئوية في التكوينات القياسية. عند درجة حرارة محيطة تبلغ 40 درجة مئوية، يكون عمر L10 أطول - حيث يتضاعف تقريبًا مقارنة بتصنيف 60 درجة مئوية. عند الإمداد الاسمي 24 فولت مع درجة حرارة محيطة تبلغ 40 درجة مئوية، يوفر 2406KL-05W-B59 فترة خدمة طويلة للخدمة المستمرة مناسبة لمعدات الأتمتة الصناعية. قم بالتأكيد من ورقة بيانات NMB للحصول على تصنيف الحياة المحدد.
