| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | EMB-PAPST |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 4114N/12HR |

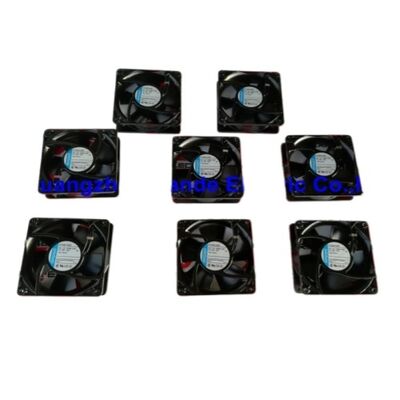

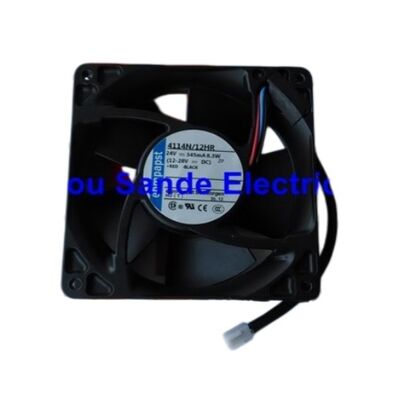

المروحة 4114N-12HR هي مروحة تبريد محوري 24 فولت DC من ebm-papst واحدة من الشركات الرائدة في العالم من المروحة الصناعية والمحركات،ومقرها في ألمانيا وسمعت بإنتاج منتجات تبريد دقيقةالمروحة 4114N/12HR هي من سلسلة 4114N من ebm-papst عائلة 120mm DC المروحة للمعدات الصناعية التي تعمل بـ 24 فولت.
تدفق الهواء 126.3 CFM عند 4000 RPM يجعل 4114N-12HR مروحة 120 مم عالية الأداء وتوفر تدفقًا هائلًا من الهواء أكثر من مروحة 120 مم نموذجية عند الجهد المماثل.هذا الأداء متسق مع تطبيقه الأساسي كمروحة تبريد للمحولات الصناعية، حيث يتطلب انبعاث طاقة IGBT العالي حركة الهواء القصوى ضمن صيغة تركيب لوحة 120 مم القياسية.
| المعلم | القيمة |
|---|---|
| الأبعاد | 120×120×38ملم |
| الجهد | 24 فولت DC |
| التيار الحالي | 345mA |
| القوة | 8.3W |
| السرعة | 4000 دورة في الدقيقة |
| تدفق الهواء | 126.3 CFM |
| أسلاك | 3 |
| المصنع | إيبم-بابست |
تم الاعتراف بـ ebm-papst على المستوى الدولي لتميزها في هندسة المروحة يتم تحديد المروحة الصناعية الخاصة بها في التطبيقات المتطلبة حيث تعتبر الموثوقية والإستمرارية في الأداء مهمة:
تكنولوجيا المحركات الإلكترونية (EC)طرأت شركة ebm-papst في تكنولوجيا المروحة في الاتحاد الأوروبي محركات DC بدون فرشاة مع تحويل إلكتروني فعال.يستخدم 4114N-12HR تصميم محرك DC بدون فرشاة للحياة الطويلة وكفاءة عالية مقارنة بمحركات AC ذات القطب المظلّل في نفس التطبيق.
كفاءة عالية في تدفق الهواء:يوفر 4114N / 12HR 126.3 CFM من 8.3W ٪ نسبة تدفق الهواء إلى الطاقة التي تعكس تصميم شفرة ebm-papst الهوائية والمحرك الفعال.المراوح الصناعية العادية ذات الحجم المماثل عادة ما توفر 80-100 CFMإنتاج CFM 126 لـ 4114N / 12HR يحدده كوحدة عالية الأداء.
محركات التردد المتغير الصناعية:استبدال أو مروحة التبريد المباشر لمحفظات VFD / عاكس باستخدام تبريد يعمل بالطاقة 24 فولت مع مراقبة سرعة المروحة ، وهي مواصفات مشتركة في Siemens MICROMASTER و ABB ACS و Danfoss ،و منصات محركات مماثلة تستخدم مروحة تبريد متواصلة 24 فولت.
تبريد المضخم الخدمي:مروحة تبريد تعمل بـ 24 فولت لخزانات محركات الخدمة 126 تدفق الهواء CFM يزيل الحرارة من مراحل طاقة IGBT في أغطية مكبرات الخدمة متوسطة المدى.
معدات الأتمتة الصناعية:التبريد لمراقبي الأتمتة ومصادر الطاقة وأجهزة الكمبيوتر الصناعية التي تتطلب مروحي DC 24V 120mm مع مراقبة السرعة.
السؤال 1: ما الذي يحدده اللاحق HR في ebm-papst 4114N-12HR؟
في نظام تسمية ebm-papst ، يحدد توابع HR إصدارًا محددًا مع حماية قفل الدوار المدمجة وإخراج السرعة (ردود فعل قياس السرعة).الإصدارات القياسية بدون HR هي 2 أسلاك (الطاقة فقط)؛ تتميز إصدارات HR بثلاثة أسلاك بما في ذلك مخرج مراقبة السرعة. مطلوب تسمية HR لتطبيقات المحركات والمحولات التي تحتاج إلى اكتشاف فشل المروحة عبر إدخال إشارة السرعة.
س2: ما هو تنسيق إشارة خروج سرعة المروحة 4114N-12HR؟
إنتاج إشارة السرعة من الأسلاك الثالثة عادة ما يكون إنتاج نبضات مفتوحة الجهاز الجمع ، ويولد نبضين لكل ثورة في العديد من تكوينات ebm-papst.عاكس أو جهاز تحكم مراقبة تردد النبض لحساب RPM المروحة الفعليةيتم تأكيد مواصفات الإخراج الدقيقة (النبضات لكل ثورة، وجهد الإشارة، وقدرة التيار) من ورقة بيانات ebm-papst 4114N / 12HR.
السؤال 3: هل 4114N-12HR متوافق مع إمدادات 12 فولت للعمل بمعدلات خفضة؟
الـ 4114N-12HR مصنفة لـ 24 فولت DC. Operating at 12V reduces the motor speed to approximately half the rated RPM (due to the proportional relationship between DC voltage and brushless motor speed in open-loop operation) — airflow drops significantly and the fan may not generate enough torque to start reliably at cold temperaturesيجب استشارة مواصفات ebm-papst للحصول على حد أدنى لجهد التشغيل قبل استخدام المروحة خارج طاقة 24 فولت.
السؤال 4: كيف يمكنني التأكد من أن 4114N-12HR هو البديل الصحيح لمروحة التبريد الخاصة بي؟
قارن مواصفات ملصق المروحة الفاشلة مع 4114N-12HR: الجهد (24 فولت DC) ، الأبعاد (120 × 120 × 38 مم) ، وعدد الموصلات / الأسلاك (3 أسلاك).إذا كان المروحة الأصلية هي علامة تجارية مختلفة ولكن يشارك هذه المعايير، يمكن أن يكون 4114N-12HR بديلا وظيفيا.تأكيد إشارة سرعة السلك الثالث قطبية وعدد نبضات مطابقة لمواصفات مدخل خطأ المروحة المحرك.
