| مكان المنشأ | اليابان |
| اسم العلامة التجارية | San Ace |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 9cra0412p4k10 |

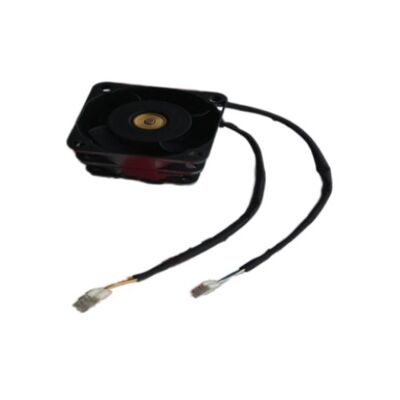

9CRA0412P4K10 هو مروحة محورية مزدوجة معاكسة من سلسلة Sanyo Denki's SanAce 2 مروحة 40 ملم مكدسة محورياً ، مع تدوير محرك المروحة الثانية في الاتجاه المعاكس للواحدة.تصميم الدوران المضاد هذا هو نهج هندسي براءة اختراع من سانيو دينكي لتحقيق أقصى قدر من تدفق الهواء والضغط الثابت من شكل مروحة مضغوطة.
في مروحة واحدة قياسيةالهواء الذي يخرج من الدوائر له كل من عنصر السرعة المحورية (الدفع المفيد الذي يحرك الهواء عبر المعدات) ومكون السرعة الدورانية (دوار يدور الذي يضيع الطاقة). The counter-rotating design's second impeller captures this rotational kinetic energy and converts it to additional axial thrust — achieving significantly higher airflow and static pressure than any single fan of the same frame size could provide.
| المعلم | القيمة |
|---|---|
| الجهد | 12 فولت DC |
| حجم المروحة | 40×40ملم |
| النوع | محور مزدوج مضاد للدوران |
| محامل | محامل كرات |
| التحكم | PWM |
| أسلاك | 4 لكل مروحة |
| الحماية | الدوار المغلق |
| إشارة السرعة | مخرج مقياس السرعة |
| السلسلة | 9CR (SanAce) |
9CRA0412P4K10 يحتوي على حماية الدوار المغلقة الإلكترونية:
إعادة التشغيل التلقائي:إذا توقف المروحة أو تم حجبها ميكانيكياً the electronic circuit detects the zero-speed condition and applies a restart cycle — preventing the DC motor from drawing sustained locked-rotor current that would destroy the motor winding insulation.
الحماية من الحطام:في التطبيقات التي يواجه فيها مروحة التبريد أحيانًا الحطام (تراكم الغبار، شظايا مواد التعبئة والتغليف) ،حماية الدوار المقفل يمنع الإرهاق الفوري للمحرك مع تشغيل إنذار النظام عن طريق مخرج جهاز استشعار السرعة.
أجهزة الخادم والشبكة:تبريد شفرة الخادم عالي الكثافة ، وإدارة الهيكل الحراري للتبديل ، ومعدات شبكة مركز البيانات حيث يقدم مروحي 40 مم بضغط ثابت مرتفع مسارات تبريد عالية العائق.
تبريد الإلكترونيات الصناعية:معدات تحويل الطاقة، مراكز الطاقة القيادة الخدمية، وحدات UPS، وإلكترونيات التحكم الصناعي التي تتطلب التبريد الضغط العالي المدمجة في عامل الشكل 40mm.
معدات الاتصالات:أجهزة الكترونية المدمجة للمحطات الأساسية ، وبطاقات خطوط الروتر ، ووحدات هيكل الاتصالات حيث يتم تقييد كثافة المروحة ومروحة تناوبية توفر أداءً في مساحة محدودة.
تبريد المعدات الطبية:أغطية الكترونيات الطبية المدمجة التي تتطلب تبريد هادئ عالي الكفاءة مع مراقبة السرعة.
س1: ما هي الميزة الرئيسية للمروحة المتناقلة على المروحة الموحدة القياسية بنفس الحجم؟
يحقق المروحة التي تدور عكسًا ضغطًا ثابتًا أعلى بكثير وغالبًا ما يكون تدفق الهواء أعلى من مروحة واحدة بنفس حجم الإطار. يسترد المروحة الثانية طاقة الدوران من الأولى ،تحويله إلى تدفق هواء مفيد إضافيهذا يجعل المروحة المتناقلة الخيار المفضل لمسارات التبريد عالية العائق حيث لا يمكن لمروحة واحدة توليد ضغط كاف لدفع الهواء من خلال المقاومة الحرارية.
س2: ما هي مواصفات إشارة PWM التي يتطلبها 9CRA0412P4K10؟
عادة ما تقبل مروحة Sanyo Denki SanAce إشارة PWM من 25 كيلو هرتز مع ارتفاع مستوى المنطق (حوالي 5 فولت) وانخفاض (0 فولت) على دبوس التحكم.دورة العمل يحدد سرعة المروحة؛ دورة العمل الأدنى تقلل من السرعة نسبياً. تأكيد من ورقة بيانات 9CRA0412P4K10 لمواصفات تردد PWM الدقيقة ومستويات الجهد المدخل المطلوبة.
السؤال 3: كيف يختلف اللاحق K10 عن المتغيرات الأخرى للاحق K في سلسلة 9CRA0412؟
في سلسلة Sanyo Denki SanAce 9CR ، تختلف متغيرات K-suffix عادةً في طول الأسلاك الرصاصية. K03 يشير إلى 30 مم (3 سم) ، K10 يشير إلى 100 مم (10 سم).جميع أنواع K تتشارك نفس المواصفات الكهربائية وتدفق الهواءيحدد الطول الرئيسي مرونة توجيه الكابلات المتاحة في المنشأة. اختر K10 للمنشآت التي تتطلب إدارة الكابلات عبر 100 مم من جسم المروحة إلى المرفق.
السؤال 4: هل يمكن تشغيل 9CRA0412P4K10 من مصدر 5 فولت للعمل في سرعات أقل؟
تتطلب المروحة التي تدور بشكل عكسي حد أدنى من الجهد لتوليد عزم دوران مغناطيسي كاف لبدء الدوران والحفاظ عليه بشكل موثوق به.تشغيل أقل بكثير من الجهد القياسي يخاطر بفشل بدء التشغيل (المروحة لا تطور عزم دوران كاف للتغلب على الاحتكاك الساكن) وإمكانية توقف المروحةتأكيد من ورقة بيانات 9CRA0412P4K10 الحد الأدنى لجهد التشغيل بشكل عام ، لا ينبغي تشغيل مروحي سلسلة SanAce 12V أقل من 7V تقريبًا للعمل الموثوق به.
