| مكان المنشأ | اليابان |
| اسم العلامة التجارية | NMB |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 4715PS-20T-B30 |

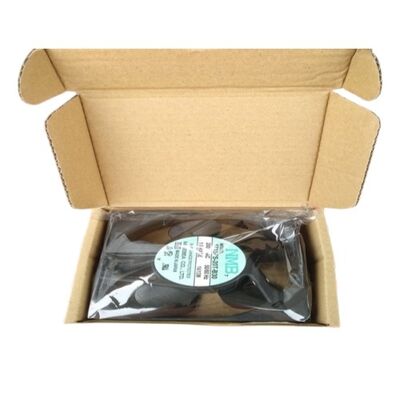

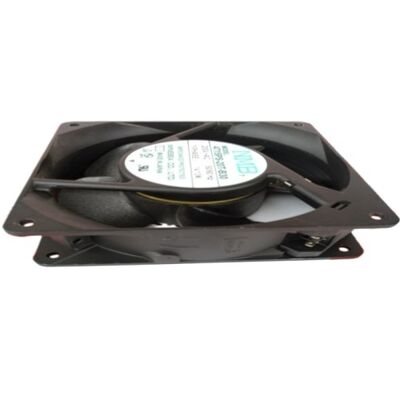

4715PS-20T-B30 هو مروحة تبريد محوري 120mm × 120mm × 38mm AC من NMB Technologies ، وهي شركة رائدة في تصنيع مروحة الدقة للتطبيقات الصناعية والتجارية.تعمل من إمدادات 200 فولت AC أحادية المرحلة عند 50/60 هرتز، تم تصميم هذا المروحة لتبريد خزانات التحكم CNC، محفظات محركات الخدمة، وإلكترونيات الطاقة الصناعية حيث إمدادات فئة 200 فولت متوفرة.
يحدد التسمية 4715 عامل الشكل 120 مم (47 × 15 عمق) حجم المروحة الصناعية القياسية التي تناسب المقطوعات القياسية في خزانات المحركات ، لوحات التحكم ،وأغلفة الإلكترونيات. يحدد إضافة PS تكوين محرك NMB المحدد وشفرة داخل هذا الحجم الإطار.
| المعلم | القيمة |
|---|---|
| الأبعاد | 120×120×38ملم |
| الجهد | 200 فولت AC، 50/60Hz |
| القوة | 14 واط (60 هرتز) / 13 واط (50 هرتز) |
| السرعة | 2900 دورة في الدقيقة |
| تدفق الهواء | 102 CFM |
| شفرات | 5 |
| المرحلة | مرحلة واحدة |
| محامل | محامل الكرات الدقيقة |
توفر محامل الكرات الدقيقة من NMB في 4715PS-20T-B30 حياة خدمة متفوقة بالمقارنة مع المروحة ذات الأكمام في تطبيقات المحرك الصناعي:
تحمل الحرارة:Ball bearings maintain reliable operation across a wider ambient temperature range than oil-impregnated sleeve bearings — important in drive cabinets where steady-state operating temperatures can reach 40–60°C.
مرونة التوجه:المروحة تحمل الكرات تعمل بشكل موثوق في أي توجيه للتركيب عمودي أو أفقي أو مقلوب.عادة ما تقتصر المراوح ذات الأكمام على توجهات محددة للحفاظ على توزيع المزلق.
عمر الخدمة:محامل الكرات الدقيقة، عند تزيينها بشكل صحيح،توفير عمر خدمة أطول من محامل الأكمام في ظل التشغيل المستمر المعتاد للمعدات الصناعية مهمة لتقليل فترات الصيانة المخطط لها إلى أدنى حد.
تبريد خزانة تحكم FANUC CNC:الاستبدال المباشر لمراوح التبريد المحددة من قبل FANUC في خزانات التحكم CNC من سلسلة 16i/18i/21i/30i وأغلفة محركات الخدمة.
التبريد الصناعي للدفع الخدمي:التبريد المثبت على لوحة المحركات المتغيرة للتردد ، ومضخات الخدمة ، وغرف محركات المواسير الحفاظ على درجات الحرارة الداخلية ضمن نطاق التشغيل الاسمي للمحرك.
لوحات تحكم أدوات الآلات الحاسوبية الحاسوبيةالتبريد لأجهزة الكترونية لوحة المشغل، وحدات إمدادات الطاقة، ومجموعات معالجات CNC في أدوات الآلات التي تعمل بتيار 200 فولت.
تبريد مصدر الطاقة الصناعي:تبريد الحجرة الإلكترونية في أنظمة UPS والمستقيمات ومعدات تحويل الطاقة الصناعية.
السؤال 1: لماذا 4715PS-20T-B30 لديه اثنين من القوى التصنيفية (14W و 13W) ؟
تتوافق القيمتان مع تشغيل 60 هرتز و 50 هرتز: 14 واط عند 60 هرتز ، 13 واط عند 50 هرتز. تتناسب سرعة و عزم دوران محرك التيار المتردد مع تردد الإمداد عند 60 هرتز ،يعمل المحرك بشكل أسرع (RPM أعلى) ويستهلك المزيد من الطاقة؛ عند 50 هرتز ، يعمل بشكل أبطأ مع استهلاك طاقة أقل. تنطبق مواصفات 2900 دورة في الدقيقة على تشغيل 60 هرتز ؛ يعمل المروحة عند حوالي 2400 دورة في الدقيقة عند 50 هرتز.
س2: ما هي عمر الخدمة المتوقع لـ 4715PS-20T-B30 في خدمة المحرك الصناعي؟
تم تصميم مروحة محامل الكرات الدقيقة NMB للخدمة الصناعية المستمرة. تعتمد عمر الخدمة الفعلي على درجة حرارة التشغيل وجودة الجهد المقدمة والاهتزاز المحيطي.في بيئات عادية لخزانة المحرك (التشغيل المستمر عند 40-50 درجة مئوية محيطة)، يمكن تحقيق حياة خدمة تبلغ 30،000-50،000 ساعة. يوصى باستبدال المخطط له أثناء إيقاف الصيانة المخطط لها قبل أن يسبب فشل محمل نهاية الحياة وقتًا غير مخطط له.
السؤال 3: هل يمكن استخدام 4715PS-20T-B30 مع 220V أو 230V AC؟
الجهد المسموح به هو 200 فولت AC. يعمل عند 220 فولت أو 230 فولت يمثل حالة فائقة الجهد بنسبة 10 ٪ 15 ٪ يعمل المحرك أسرع من السرعة المسموح بها ، ويستقطب تيارًا أعلى ، ويولد المزيد من الحرارة. مع مرور الوقت ،هذا يقلل من عمر عزل المحرك وعمر المحاملبالنسبة لتزويد 220 فولت أو 230 فولت، تأكد من مواصفات NMB ما إذا كان تشغيل 200 فولت 230 فولت يقع ضمن نطاق الجهد القياسي، أو حدد مروحة مصنفة خصيصًا لجهد التزويد في التركيب.
س4: كيف يتم تركيب 4715PS-20T-B30 في قطعة لوحة؟
يتم تثبيت مروحة 120 × 120 مم في لوحة قياسية 119 × 119 مم (تقريبًا) مع أربع مسامير تركيب زاوية. يعرض عمق 38 مم خلف اللوحة.تأكد من أن سطح اللوحة نظيف وسطح في موقع التثبيت لمنع انتقال الاهتزاز. يواجه جانب شفرة المروحة اتجاه تدفق الهواء تأكد من اتجاه تدفق الهواء المطلوب (الإدخال أو الإخراج) من وثائق نظام تبريد المحرك قبل التثبيت.
