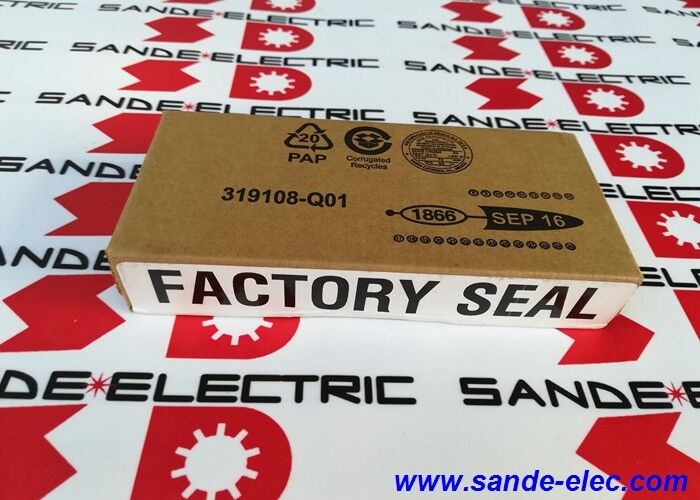

ألن برادلي 20-HIM-A3 قوة مرنة سلسلة C 20HIMA3

20-HIM-A3 PowerPoint PowerFlex وحدة الواجهة البشرية LCD / لوحة مفاتيح رقمية كاملة / IP66 / بدء ذكية / CopyCat / Jog / محرك القيادة أو المحمول

ما الذي يفعله 20-HIM-A3 على محرك أقراص PowerFlex

20-HIM-A3 هي وحدة واجهة الإنسان HIM يوفر وسيلة لقراءة حالة القيادة، تعديل المعلمات، بدء وإيقاف محرك الأقراص يدويا، والاستجابة للرسائل خطأ كل ذلك من وجه محرك الأقراص أو من وضع يدوي.

يتم دعم تكوينات تركيبين:

محرك:يتم توصيل HIM مباشرة إلى الوجه الأمامي للدراجة. تحويل مجموعة حافة لوحة HIM المثبتة على المحرك إلى تثبيت لوحة.تركيب المحرك هو التكوين القياسي على معظم تركيبات الآلات.

اليدوية:يمكن الاحتفاظ بجهاز HIM كجهاز محمول ويتم توصيله بالقرص عن طريق كابل. وهذا يسمح لجهاز HIM واحد بتقديم الخدمة إلى محركات أقراص متعددة أثناء التشغيل أو استكشاف الأخطاء ،بدون HIM مخصصة مثبتة على كل محرك.

المواصفات الرئيسية

بدء SMART إعدادات مبكرة مبسطة

SMART Start هي قائمة بدء تشغيل موجهة التي تمشي من خلال المعلمات الأساسية اللازمة لعملية محرك الأقراص الأساسية.يقدم SMART Start الحد الأدنى من الإعدادات المطلوبة في التسلسل، وضع التحكم، مصدر مرجعية السرعة، وإعدادات الحماية. والنتيجة هي محرك جاهز للعمل الاختبار الأول مع الحد الأدنى من الضغط على المفاتيح.

بالنسبة للفنيين الذين يقومون بتشغيل محركات متعددة على نظام ، يقلل SMART Start من وقت إعداد المحرك بالمقارنة مع التنقل اليدوي للمعلمات.

كوبيكات (CopyCat) ‬ النسخ الاحتياطية للمعلمات والنسخ التكراري

CopyCat يحفظ مجموعة المعلمات الكاملة من محرك الأقراص المتصلة في الذاكرة الداخلية HIM.يمكن كتابة المجموعة المخزنة بعد ذلك إلى محرك أقراص استبدال أو إلى محركات أقراص إضافية من نفس النوع.

في الممارسة العملية: فشل محرك الأقراص ويتم استبدالها بمحرك احتياطي. قم بتوصيل HIM الذي يحمل مجموعة معايير المحرك الأصلي ، حدد تحميل من CopyCat ،و محرك الأقراص البديل تم تكوينه لتتناسب مع الأصليهذه العملية تستغرق دقائق بدلاً من ساعات

في بيئات الإنتاج مع محركات متعددة متطابقة ‬ ناقلات، مضخات،المشجعين CopyCat يوفر أداة تكوين خطوة واحدة التي تضمن كل محرك أقراص في مجموعة يعمل مع نفس المعلمات.

معايير IP66

تغطي IP66 مستويين من مستويات الحماية: مقاومة للغبار (لا دخول تحت أي ظروف) و مقاومة للطائرات النفاثة (تقاوم طائرات المياه القوية من أي اتجاه).لجهاز محرك HIM مثبت على وجه الآلة في بيئة الإنتاج، IP66 يغطي التنظيف اليومي مع معدات غسل الضغط العالي، وتراكم الغبار على آلات قطع المعادن، ورذاذ المياه العامة في صناعة الأغذية والمشروبات أو الأدوية.

سيناريوهات التطبيق

تشغيل المحرك:أثناء التثبيت الجديد، يقوم المهندس بتوصيل 20-HIM-A3 في وضع المحمول إلى كل محرك بدوره. تقوم SMART Start بإرشادات من خلال إدخال بيانات المحرك وإعداد التحكم لكل محرك على الخط.خدمة واحدة HIM جميع محركات الأقراص دون الحاجة إلى جهاز كمبيوتر محمول أو اتصال البرمجيات.

نسخة احتياطية من المعلمات قبل الاستبدال:يتم تحديد موعد استبدال محرك أقراص PowerFlex 700. قبل إيقاف التشغيل ، يتم استخدام HIM لنسخ مجموعة المعلمات الكاملة للمحرك القائم. بعد تثبيت البديل ، يتم تحديد عدد المعلمات المستخدمة.يتم تحميل المعلمات المحفوظة في دقائق.

التحقيق في الخطأ:محرك تشغيل على خطأ أثناء الإنتاج، ويقرأ المشغل رمز الخطأ على شاشة HIM، يقارنه مع قائمة الخطأ،وإعادة تعيين إذا كان آمنا للقيام بذلك دون انتظار حاسوب محمول الصيانة أو البرمجيات.

الأسئلة الشائعة

س1: هل 20-HIM-A3 متوافق مع محركات PowerFlex 753 أو 755؟

لا. تم تصميم 20-HIM-A3 لدوافع PowerFlex 7-Class (PowerFlex 70 ، 700 ، 700H ، 700S ، و 700L) وليست متوافقة مع محركات PowerFlex 750-Series (753 و 755).لـ PowerFlex 753 و 755، مطلوبة وحدة 20-HIM-A6 المحسنة. تثبيت 20-HIM-A3 على محرك 750-Series لن يوفر وظائف كاملة.

س2: هل يمكن إزالة 20-HIM-A3 من محرك تشغيل دون التسبب في خطأ؟

نعم، مع الإجراء الصحيح. باستخدام تسلسل مفتاح ALT قبل إزالة HIM بشكل مادي يرسل إشعار فصل إلى محرك الأقراص، مما يمنع خطأ محرك الأقراص من الحدوث أثناء إزالة.إذا كان HIM هو جهاز التحكم الأخير أو الوحيد للقيادة، إزالة أثناء التشغيل سيؤدي إلى خطأ تأكد من أن محرك الأقراص لديه مصدر تحكم بديل (كتلة نهاية، شبكة DPI) قبل إزالة HIM الساخنة.

س3: كم عدد الأقراص التي يمكن خدمة مع واحد 20-HIM-A3 باستخدام CopyCat؟

لا يوجد حد فني لعدد محركات الأقراص التي يمكن تكوينها من مجموعة معايير مخزنة في CopyCat.يمكن تحميل نفس المعلمات المخزنة إلى أي عدد من محركات الأقراص المتوافقة من نفس الطراز ونوع التحكم. كل تحميل يستغرق بضع دقائق. بالنسبة لأسطول كبير من محركات الأقراص المتطابقة، واحد 20-HIM-A3 يمكن توفير جميعها من النسخ الاحتياطي مجموعة معايير واحدة.

س4: ما هي وظيفة وضع الجري؟

وضع الجوج يعمل على محرك الأقراص المتصل بسرعة الجوج المحددة مسبقاً بينما يتم الضغط على مفتاح الجوج ، ويتوقف على الفور عند إطلاق المفتاح.يستخدم هذا أثناء إعداد الجهاز وتشغيله لتقديم الآليات يدويًا، وحدات القطع، أنظمة التلوين خطوة بخطوة دون كتابة برنامج أو توصيل دائرة منفصلة للزر.

س5: ما هو الفرق بين 20-HIM-A3 و 20-HIM-A5؟

كلاهما HIMs مثبتة على المحرك أو محمولة يدويًا لنفس عائلة محركات PowerFlex 7-Class مع نفس التصنيف IP66. 20-HIM-A3 لديه لوحة مفاتيح واجهة عامل رقمية كاملة يمكن استخدامها لبدء ،توقف20-HIM-A5 لديه لوحة مفاتيح لمبرمج فقط ‬ هو للوصول إلى المعلمات فقط ولا يوفر التحكم المباشر في بدء / وقف / Jog للقرص.
