6AV6647-0AC11-3AX1 شاشة تعمل باللمس حقيقية جديدة 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 شاشة تعمل باللمس حقيقية جديدة 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 شاشة تعمل باللمس حقيقية جديدة 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 شاشة تعمل باللمس حقيقية جديدة 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 شاشة تعمل باللمس حقيقية جديدة 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 شاشة تعمل باللمس حقيقية جديدة 6AV66470AC113AX1

6AV6647-0AC11-3AX1 شاشة تعمل باللمس حقيقية جديدة 6AV66470AC113AX1

مكان المنشأ الصين
اسم العلامة التجارية Siemens
إصدار الشهادات CE RoHS
رقم الموديل 6AV6 647-0AC11-3AX1
تفاصيل المنتج
رقم الموديل:
6AV6 647-0AC11-3AX1
ماركة:
سيمنز
نوع المنتج:
لوحة HMI الأساسية
مسلسل:
لوحة SIMATIC HMI الأساسية
نوع العرض:
تفت
حجم الشاشة:
فئة العرض 6 بوصة / 5.7 بوصة
ألوان العرض:
256 لونًا
وضع التشغيل:
تشغيل بالمفتاح واللمس
ضمان:
سنة واحدة
شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
USD 800-1000 / piece
تفاصيل التغليف
التغليف الأصلي
وقت التسليم
يومين
شروط الدفع
D/A، L/C، D/P، T/T، ويسترن يونيون
القدرة على العرض
100 جهاز كمبيوتر شخصى يوميا
وصف المنتج
6AV6647-0AC11-3AX1 شاشة تعمل باللمس حقيقية جديدة 6AV66470AC113AX1
نظرة عامة على المنتج

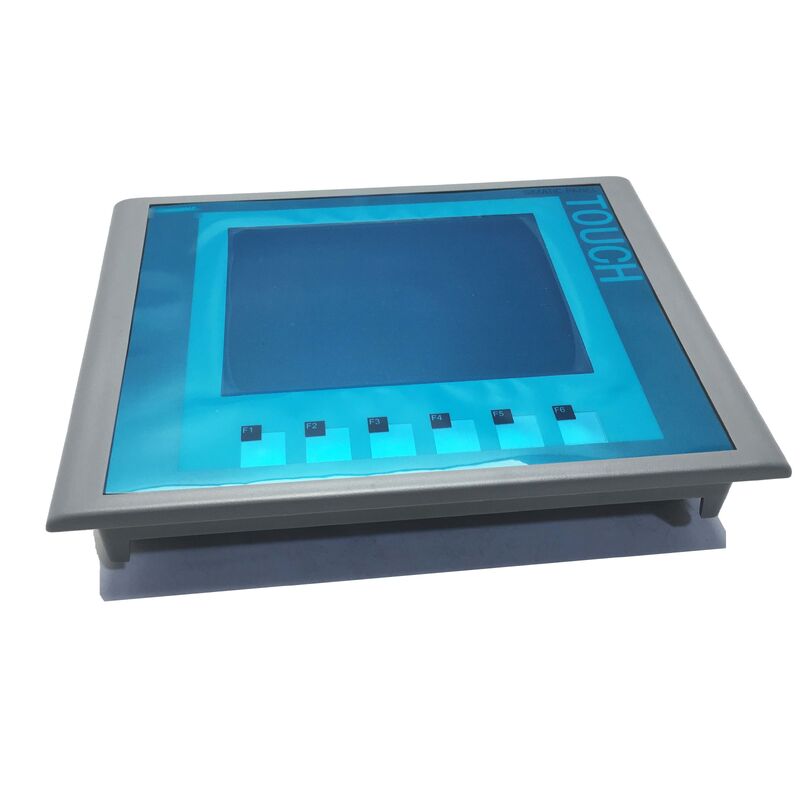

6AV6647-0AC11-3AX1 | SIMATIC KTP600 اللون الأساسي DP - 5.7 بوصة TFT / 256 لونًا / PROFIBUS DP / 24VDC / اللمس + التشغيل الرئيسي
KTP600 - نقطة الدخول لواجهة HMI المدمجة المتصلة بـ PROFIBUS
SIMATIC KTP600 Basic Color DP عبارة عن لوحة تشغيل مدمجة مصممة للتصور على مستوى الماكينة على أنظمة التحكم المستندة إلى PROFIBUS DP. يعكس تعيين "KTP" تصميم الإدخال المزدوج: تقبل اللوحة كلاً من الإدخال باللمس على شاشة TFT والضغط على مفاتيح الوظائف الفعلية - توفر ستة مفاتيح وظيفية أسفل الشاشة إمكانية إدخال زر اللمس للمشغلين الذين يفضلون أدوات التحكم المادية أو العمل في بيئات القفازات.
تتصل واجهة PROFIBUS DP مباشرة بشبكة PROFIBUS، مما يسمح للوحة بالتواصل مع أي DP رئيسي - SIMATIC S7-300، أو S7-400، أو تابع DP متوافق. ليست هناك حاجة إلى بوابة شبكة إضافية. تصبح اللوحة عقدة على حلقة PROFIBUS بجانب أجهزة الإدخال/الإخراج ومحركات الأقراص.
المواصفات الرئيسية
المعلمة قيمة
عرض شاشة تي اف تي 5.7 بوصة
دقة كيو في جي ايه 320 × 240
الألوان 256
منطقة العرض 115.2 × 86.4 ملم
واجهة المس + 6 مفاتيح وظيفية
شبكة بروفيبوس موانئ دبي
إمداد 24 فولت تيار مستمر (19.2-28.8 فولت)
حاضِر تصنيف 0.35A
الاندفاع (I²t) 0.5 أ²*س
شاشة TFT مقاس 5.7 بوصة مع 256 لونًا - تصور مضغوط للوحات الماكينة
تتناسب شاشة TFT مقاس 5.7 بوصة مع فتحة لوحة خزانة التحكم القياسية بالماكينة مع الحد الأدنى من العمق خلف اللوحة. بعرض 115.2 ملم وطول 86.4 ملم، تكون مساحة العرض النشطة كبيرة بما يكفي لشاشة الحالة وعرض التنبيه ومدخلات المعلمات دون الحاجة إلى فتحة كاملة بحجم الكمبيوتر الصناعي.
تعرض شاشة TFT ذات 256 لونًا رسومات العمليات ومؤشرات حالة الإنذار وشاشات الاتجاه مع تمييز ألوان كافٍ لمعظم تطبيقات واجهة HMI بالجهاز. بالنسبة لعمليات التثبيت التي كانت تستخدم سابقًا لوحات عرض الأحرف أو أجهزة HMI القديمة أحادية اللون، يوفر KTP600 تحسينًا كبيرًا في كثافة المعلومات وسهولة القراءة داخل نفس مساحة اللوحة.
سيناريوهات التطبيق
  • لوحة تحكم الآلة SIMATIC S7-300:تستخدم آلة الإنتاج S7-300 مع PROFIBUS DP. يتم توصيل 6AV6647-0AC11-3AX1 كلوحة تشغيل محلية - حيث تعرض عدد الدُفعات الحالية وسرعة الماكينة والإنذارات النشطة، مع مفاتيح الوظائف لعمليات التشغيل/الإيقاف/إعادة الضبط.
  • استبدال HMI القديم:تتطلب الأداة الآلية التي تقوم بتشغيل لوحة عرض نصية قديمة متصلة بـ PROFIBUS ترقية HMI. يستبدل KTP600 اللوحة القديمة في نفس القطع، مع إعادة إنشاء تخطيطات الشاشة الأصلية المرنة من SIMATIC WinCC وإضافة عرض الاتجاه الرسومي.
  • محطة PROFIBUS الموزعة:تتصل لوحات KTP600 المتعددة بنفس شبكة PROFIBUS DP في أقسام مختلفة من الماكينة - تعالج كل لوحة بيانات PLC ذات الصلة لقسمها مع مشاركة نفس البنية التحتية لكابل DP.
الأسئلة المتداولة
Q1: ما هو برنامج التكوين المتوافق مع KTP600 Basic Color DP (6AV6647-0AC11-3AX1)؟
SIMATIC WinCC المرنة (مدمجة أو قياسية) هي أداة التكوين القياسية لهذا الجيل من اللوحات. يتم إنشاء المشروع على جهاز كمبيوتر، ويتم تنزيله على اللوحة عبر كابل USB أو اتصال برمجة MPI/PROFIBUS. وبدلاً من ذلك، تدعم TIA Portal مع WinCC (الإصدار 11 والإصدارات الأحدث) الترحيل من تكوينات اللوحة القديمة. تحقق من متطلبات النظام المرنة لـ WinCC لمعرفة إصدار البرنامج الثابت المحدد المثبت على اللوحة.
Q2: هل يمكن لـ KTP600 Basic Color DP الاتصال بشبكات EtherNet/IP أو PROFINET؟
لا. يشير تعيين "DP" إلى أن واجهة الشبكة الوحيدة لهذه اللوحة هي PROFIBUS DP. لا يحتوي على منفذ PROFINET أو Ethernet صناعي. بالنسبة لتطبيقات HMI المتصلة بشبكة Ethernet، يلزم وجود متغير KTP مختلف مع لاحقة PROFINET (على سبيل المثال KTP600 Basic Color PN). يتطلب توصيل إصدار DP بشبكة Ethernet بوابة خارجية أو جهاز توصيل.
س3: ما هي وظيفة المفاتيح المادية الستة الموجودة على KTP600؟
يمكن تكوين مفاتيح الوظائف الستة (F1-F6) الموجودة أسفل شاشة TFT في مشروع HMI. يمكن تعيين وظيفة لكل مفتاح - البدء، أو الإيقاف، أو الإقرار، أو التنقل، أو وظائف التطبيق المخصصة. يمكن برمجتها كإجراءات مؤقتة أو إغلاق. إن طبيعتها المادية تجعلها مناسبة للمشغلين الذين يستخدمون القفازات الصناعية أو للتطبيقات التي يفضل فيها التأكيد اللمسي للضغط على الزر بدلاً من إدخال شاشة اللمس.
س 4: ماذا يعني تصنيف I²t inrush البالغ 0.5 A²*s لاختيار مصدر الطاقة؟
تحدد قيمة I²t طاقة نبض تيار بدء التشغيل. عندما يتم تشغيل KTP600، يسحب مصدر الطاقة الداخلي الخاص به تيارًا مفاجئًا قبل أن يستقر على الحالة الثابتة 0.35 أمبير. يجب أن يتحمل مصدر الطاقة أو جهاز حماية الدائرة تدفق 0.5 A²*s دون تعثر أو انخفاض مفرط في الجهد. بالنسبة لمعظم مصادر الطاقة القياسية DIN Rail 24VDC، فإن 0.5 A²*s ضمن الحدود العادية؛ تحقق من تحمل تدفق مصدر الطاقة إذا كانت هناك لوحات متعددة تشترك في فرع إمداد واحد.
س5: ما هو الفرق بين KTP600 Basic Color DP وKTP600 Basic Color PN؟
إن متغيرات DP (PROFIBUS DP) وPN (PROFINET) للون الأساسي KTP600 هي لوحات TFT متشابهة فعليًا مقاس 5.7 بوصة مع نفس الشاشة وتخطيط المفاتيح. يتمثل الاختلاف الحاسم في واجهة الشبكة: يتصل متغير DP (6AV6647-0AC11-3AX1) بشبكات PROFIBUS DP؛ يتصل متغير PN بشبكة PROFINET Ethernet الصناعية. وهي غير قابلة للتبديل - يجب أن تتطابق البنية التحتية للشبكة واتصالات PLC مع متغير اللوحة.
