| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Omron |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | E5AZ-R3T |

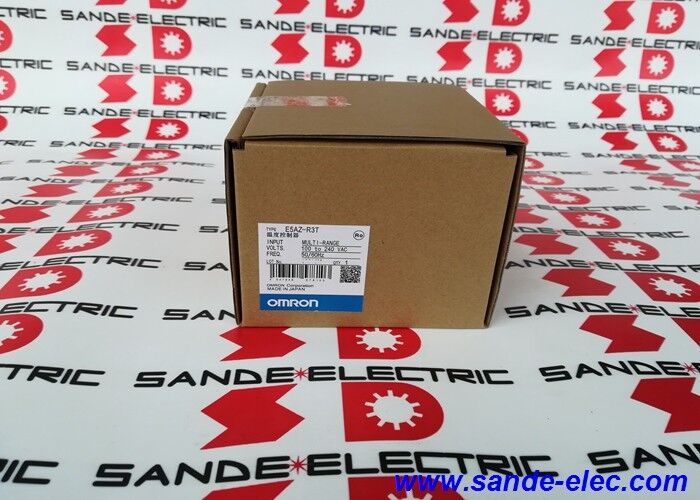

الـأومرون E5AZ-R3Tهو وحدة تحكم درجة الحرارة الرقمية 1/4 DIN من سلسلة E5AZ من OMRON وحدة التحكم بحجم 96 × 96mm التي تقع في منتصف عائلة وحدة التحكم E5_Z من OMRONفوق 1/16 DIN المدمجة (E5CZ) وبجانب 1/8 DIN نصف الحجم (E5EZ)E5AZ-R3T هو الاختلاف الخارجي للاستقبال مع ثلاثة مخرجات إنذار يشير R في التسمية إلى مخرج التحكم في الإستقبال ، و 3T يحدد ثلاثة نقاط إنذار.
يبدو أن أجهزة التحكم في درجة الحرارة من هذا النوع بسيطة - فهي تقرأ جهاز استشعار، وتقارنه مع نقطة ضبط، وتقوم بتشغيل أو إيقاف تشغيل مخرج لتنظيم درجة الحرارة.لكن الهندسة داخل وحدة تحكم قادرة مثل E5AZ-R3T تذهب أبعد بكثير من أن الوصف البسيط يشير.
مرحلة المدخلات العالمية تقبل مجموعة واسعة من أنواع أجهزة الاستشعار ̇ ثمانية أنواع من العاملات الحرارية أو أكثر وعائلات RTD البلاتينية القياسية ̇ دون الحاجة إلى أجهزة خاصة بالأجهزة الاستشعارية.
الخوارزمية PID تحسب باستمرار التصحيحات النسبية والتكاملية والمشتقة لوقت دورة الإخراج ،الحفاظ على درجة الحرارة ثابتة من خلال تغيرات الحمل والاضطرابات البيئية التي سيلاحقها التحكم في تشغيل / إيقاف التشغيل.
تصرفات الإنذار الثلاثة وظائف مراقبة العملية بشكل مستقل عن حلقة التحكم الأساسية.
فترة أخذ العينات التي تبلغ 250 ميس أسرع بكثير من أجهزة تحكم درجة الحرارة من الجيل السابق ، والتي عادة ما تتخذ عينات في فترات 500 ميس.
Halving the sampling time improves the controller's ability to detect and respond to rapid temperature changes — relevant in applications where heater inertia is low or where process dynamics change quickly، مثل غرف الختم الحراري للأفلام الرقيقة أو غرف عمليات أشباه الموصلات.
| المعلم | القيمة |
|---|---|
| عامل الشكل | 1/4 DIN 96 × 96 ملم |
| الأبعاد (W × H × D) | 96×96×78ملم |
| إمدادات الطاقة | 100 ′′ 240VAC |
| المدخلات | التكنولوجيا التكنولوجية العالمية |
| مخرج التحكم | رله (SPST-NO) |
| مخرجات الإنذار | 3 |
| أخذ العينات | 250 ثانية |
| الناتج النقل | نعم.. |
| ضبط تلقائي | نعم.. |
| الوضع | تم إيقافه |
إن المدخلات العالمية لـ E5AZ-R3T هي واحدة من أهم ميزاتها العملية لمديري الصيانة ومخططي مخزون قطع الغيار.
في محطة مع العديد من الآلات ومناطق درجة الحرارة المتعددة، بعضها يستخدم العاملات الحرارية من النوع K لأنها تغطي نطاقًا واسعًا من درجات الحرارة من الناحية الاقتصادية.بعضها يستخدم نوع J لأنها تناسب تطبيقات معالجة الأغذية في درجات حرارة أقلبعضها يستخدم Pt100 RTDs لأن الدقة مهمة جهاز تحكم درجة حرارة غير عالمي يتطلب تخزين نماذج منفصلة لكل نوع من أجهزة الاستشعار.
جهاز تحكم مدخل عالمي مثل E5AZ-R3T يغطي كل هذا من قطعة احتياطية واحدة.
يتم تكوين نوع المدخلات من خلال إعداد المعلمات، وليس من قبل القفزات الأجهزة أو لوحات الدوائر المختلفة. عندما يتم تثبيت وحدة تحكم بديلة،يتم اختيار نوع المستشعر من قائمة على اللوحة الأمامية للمراقب (أو يتم برمجته عبر الاتصال المتسلسل)، ويقوم جهاز التحكم بتعديل خطيته ، وتحديد مقياس العرض ، ومدى الإنذار وفقا لذلك.
هذا النوع من المدخلات قابلة للاختيار من قبل البرنامج يعني أيضا أنه إذا تم إعادة تصميم منطقة درجة حرارة الآلة لاستخدام نوع مختلف من أجهزة الاستشعار ، يمكن إعادة تكوين نفس أجهزة التحكم بدلا من استبدال.
يعرض جهاز التحكم درجة الحرارة في درجات مئوية أو فهرنهايت، قابلة للاختيار حسب المعيار.
إصدارات الإنذار الثلاثة في E5AZ-R3T توفر وظائف إنذار قابلة للتكوين التي تراقب ظروف العملية بشكل مستقل عن مخرجات التحكم في درجة الحرارة الأولية.يمكن تكوين كل مخرج إنذار لأنواع مختلفة من الإنذار من إعدادات المعلمات في جهاز التحكم:
إنذار الحد الأعلى:يتم تشغيل الإنذار عندما تتجاوز درجة حرارة العملية عتبة محددة فوق نقطة الإعداد أو فوق حد الحرارة المطلقة لحماية المعدات أو المنتج من ارتفاع درجة الحرارة.
إنذار الحد الأدنى:يتم تنشيط الإنذار عند انخفاض درجة الحرارة إلى أقل من عتبة محددة ، ويكشف عن فشل السخان أو توقف العملية أو إدخال تغذية باردة.
إنذارات الانحراف:يتم تشغيل الإنذار عندما تختلف درجة الحرارة عن النقطة المحددة بأكثر من الكمية المعدلة في أي من الاتجاهين ، ويكشف عن فقدان السيطرة دون الحاجة إلى قيم حدود منفصلة.
إنذارات القيمة المطلقة:عتبة الإنذار هي قيمة درجة الحرارة المطلقة بدلاً من الانحراف عن نقطة الإعداد.
مع ثلاثة مخرجات إنذار مستقلة ، يمكن أن يوفر E5AZ-R3T واحد في وقت واحد: إنذار إنحراف العملية (انحراف متواضع عن النقطة المحددة) ،إنذار طوارئ عن انحراف العملية (انحراف كبير)، والإنذار الحد الأقصى المطلق عالية ثلاث طبقات من حماية العملية من جهاز تحكم واحد.
إنتاج النقل على E5AZ-R3T يعيد إرسال قيمة العملية المقاسة كإشارة تشبيهية (التيار أو الجهد ، قابلة للتكوين) متناسبة مع درجة الحرارة.
هذا الإخراج التناظري يتصل بمسجل مخططات الشريط، مسجل بدون ورق، بطاقة مدخلات DCS/SCADA التناظرية،أو نظام اكتساب البيانات من جهاز كمبيوتر مراقب يسمح بتسجيل ملف درجة الحرارة بمرور الوقت بشكل مستقل عن شاشة العرض الخاصة بالمراقب.
في تطبيقات التحقق من صحة العملية تصنيع الأدوية، وثائق سلامة الأغذيةإنتاج الأجهزة الطبية تسجيل درجة الحرارة المستمرة مع جهاز تسجيل مستقل معايرة غالبا ما يكون شرطا تنظيميا.
يسمح مخرج نقل E5AZ-R3T بهذا التسجيل المستقل دون تعديل تركيب جهاز الاستشعار أو إضافة أداة قياس منفصلة.
س1: ما هو الفرق بين E5AZ-R3T و E5AZ-R3MT ، والتي يجب اختيارها؟
E5AZ-R3T هو النموذج القياسي دون وظيفة إخراج يدوي. يضيف E5AZ-R3MT قدرة إخراج يدوي يمكن للمشغل تجاوز خوارزمية PID وتعيين قيمة الإخراج يدويًا (على سبيل المثال ،50% دورة العمل) بشكل مستقل عن حلقة التحكم التلقائية.
الخروج اليدوي مفيد أثناء التشغيل (لتحقق من استجابة السخان والجهاز التشغيلي قبل تمكين التحكم التلقائي)أثناء إصلاح الأخطاء (لإبقاء الناتج عند قيمة ثابتة أثناء تشخيص العملية)، وفي التطبيقات التي يكون فيها التحكم اليدوي المؤقت شرطًا للعملية.
للسيطرة التلقائية القياسية على درجة الحرارة دون الحاجة إلى التحكم اليدوي ، يكفي R3T.
السؤال 2: هل يمكن لـ E5AZ-R3T التواصل مع PLC أو الكمبيوتر لتغيير نقاط الإعداد عن بعد؟
لا يتضمن E5AZ-R3T القياسي واجهة اتصال متسلسلة مدمجة.يمكن إضافة قدرة الاتصال عن طريق تثبيت وحدة خيار متوافقة (مثل E53-AZR) في فتحة وحدة خيار جهاز التحكم، والتي توفر الاتصال RS-485 CompoWay / F أو Modbus.
مع خيار الاتصال، يمكن قراءة وتدوين نقاط الإعداد، وأعمدة الإنذار، وقيم العملية، وحالة جهاز التحكم عن بعد من نظام SCADA، PLC،أو جهاز الكمبيوتر الشخصي دون تدخل المشغل في اللوحة الأمامية للجهاز.
السؤال 3: ما هو ضبط التلقائي، ومتى يجب تشغيله؟
التوجيه التلقائي هو وظيفة محاسبة معايير PID المدمجةيقوم جهاز التحكم بتطبيق تغيير خطوة على الإخراج ويقيس استجابة درجة الحرارة مع مراعاة وقت التأخير، وقت الارتفاع، وخصائص تجاوز.
من هذه الاستجابة ، يحسب النطاق النسبي ، والوقت المتكامل ، وقيم الوقت المشتقة التي ستوفر تحكمًا مستقرًا ومستجيبًا لهذه العملية المحددة ومزيج التدفئة.
يجب تشغيل ضبط التلقائي أثناء التشغيل الأولي وبعد أي تغيير كبير في العملية عناصر تسخين جديدة، تحويل الحرارة،المنتج المختلف لأن معايير PID المثلى تعتمد على الديناميكية الحرارية الفعلية للعملية.
السؤال 4: إنتاج الإرسال مسموح به بـ 250 فولت. هل يمكنه تشغيل لفائف مصطلحات التواصل من 230 فولت مباشرة؟
إنتاج الإرسال من E5AZ-R3T مصنّف للحملات المقاومة عند 250VAC و 5A كحد أقصى.القيادة لفكرة الاتصال مباشرة من مخرج رله جهاز التحكم مقبولة بشكل عام إذا كان التيار الداخلي لفكرة الاتصال ضمن قدرة التبديل المسجلة للرله.
ومع ذلك ، يتم تقليل الحياة الكهربائية للرل (عدد عمليات التبديل) بواسطة الأحمال الاستقراضية.
For long-term reliability in high-cycle applications — where the temperature controller switches thousands of times per day — an SSR (Solid State Relay) or an intermediate relay module between the E5AZ-R3T output and the contactor provides improved switching life.
تم تصميم إصدار الجهد الخارجي E5AZ-Q3T خصيصًا لتشغيل SSRs مباشرة.
السؤال 5: ما هو حجم قطع اللوحة المطلوب لتثبيت E5AZ-R3T؟
تتطلب E5AZ-R3T قطع لوحة من 92 × 92 مم. وجه الواجهة الأمامية للمتحكم هو 96 × 96 مم ، والذي يتداخل مع سطح اللوحة حول القطع.عمق التثبيت وراء وجه اللوحة هو 78mm.
لا يستخدم تركيب قاطرة DIN القياسي لهذا النوع من أجهزة التحكم المثبتة على اللوحة.E5AZ-R3T تثبيت عن طريق إدخالها من الأمام من خلال قطع اللوحة وتثبيتها مع اثنين من أشرطة التركيب الجانبية التي يتم تشديدها من وراء اللوحة.
يجب أن يكون سمك اللوحات ضمن النطاق المحدد في وثائق تركيب E5AZ.
