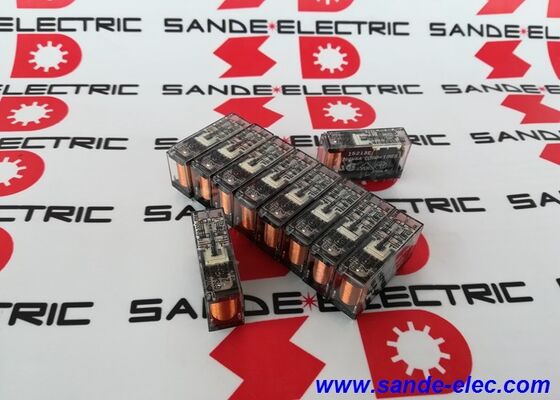

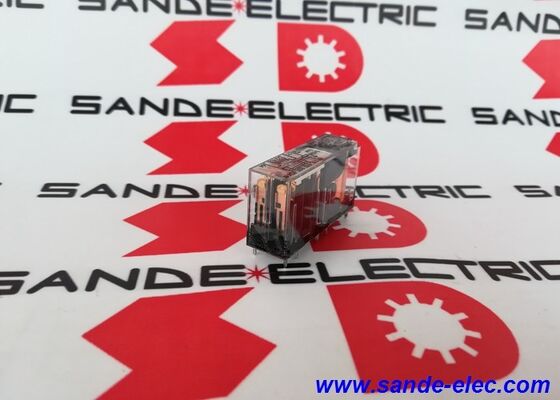

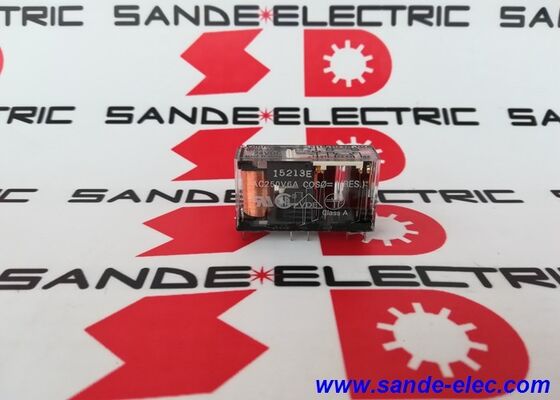

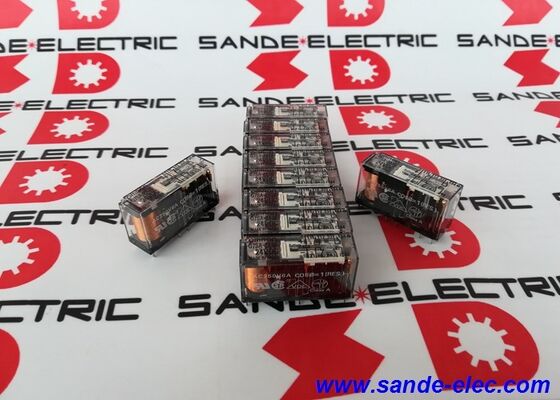

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Omron |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | G7SA-2A2B |
G7SA-2A2B ليس مرحلًا قياسيًا. السمة المميزة لها هي آلية الاتصال الموجهة بالقوة (المرتبطة ميكانيكيًا)، وهي الميزة التمكينية للاستخدام في دوائر سلامة الماكينة.
في المرحل القياسي، يمكن نظريًا أن تغلق جهات الاتصال المفتوحة عادة والمغلقة بشكل طبيعي في وقت واحد في حالة فشل لحام جهة الاتصال أو فشل الزنبرك - وهي حالة لا يمكن لدائرة أمان تعتمد على حالة اتصال NC اكتشافها. في G7SA مع جهات الاتصال الموجهة بالقوة، يتم ربط جهات الاتصال NO وNC ميكانيكيًا: إذا تم لحام أي جهة اتصال NO مغلقة، فسيتم منع جهات الاتصال NC فعليًا من الإغلاق، والعكس صحيح. يتم فرض هذا الاستبعاد المتبادل ميكانيكيًا، ولا يعتمد على البرنامج أو الحالة الكهربائية للمرحل.
هذا الضمان الميكانيكي هو ما يجعل G7SA-2A2B مناسبًا للمراقبة في وحدات ترحيل الأمان وأنظمة منطق السلامة. يمكن لوحدة التحكم في السلامة مراقبة جهات اتصال NC للتأكد من عدم لحام جهات اتصال NO - مما يوفر حالة فعلية على مستوى الأجهزة لحالة المرحل.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | G7SA-2A2B DC24 |
| لا جهات الاتصال | 2 (دبست-لا) |
| اتصالات NC | 2 (دبست-نك) |
| الجهد لفائف | 24 فولت تيار مستمر (18-26.4 فولت تيار مستمر) |
| مقاومة الملف | 1.6 كيلو أوم |
| تصنيف الحمل الحالي | 6 أ |
| ماكس تحويل الجهد | 250 فولت تيار متردد/125 فولت تيار مستمر |
| اتصل بالتيار عند 250VAC | 6A (مقاوم) |
| المعايير | إن 50205 |
| تصاعد | مقبس P7SA/ثنائي الفينيل متعدد الكلور |
| العزل | عززت |
يتم استخدام G7SA-2A2B كمرحل إخراج في دوائر السلامة حيث تحمل جهات الاتصال طاقة الماكينة الحرجة للسلامة - الدوائر المحولة التي تعمل على تنشيط أو إلغاء تنشيط وظيفة الماكينة الخطرة. تشمل التطبيقات الشائعة ما يلي:
يعمل المرحل مع وحدة ترحيل الأمان أو PLC الآمن الذي يراقب جهات اتصال التعليقات. توفر جهات الاتصال NC قناة ردود الفعل - تقرأها وحدة التحكم في السلامة للتأكد من إلغاء تنشيط المرحل بشكل صحيح قبل السماح بإعادة التشغيل.
يسمح مقبس التوصيل من سلسلة P7SA باستبدال G7SA-2A2B دون إزعاج الأسلاك الميدانية - تظل الأسلاك على المقبس ويتم تبديل وحدة الترحيل. يعد هذا أحد الاعتبارات العملية للصيانة في اللوحات حيث يؤدي استبدال المرحل دون تعديل الأسلاك إلى تقليل جهد إعادة التشغيل.
س1: ما الذي يجعل G7SA-2A2B "مرحل أمان" بدلاً من مرحل قياسي؟
تقوم آلية الاتصال الموجهة بالقوة بربط مجموعات الاتصال NO وNC فعليًا بحيث لا يمكنها شغل نفس الحالة في نفس الوقت. إذا تم إغلاق اللحامات NO، فسيتم منع جهات الاتصال NC ميكانيكيًا من الإغلاق - يتم فرض هذا الاستبعاد المتبادل في الأجهزة، وليس البرامج. يسمح هذا لوحدة التحكم بالسلامة بمراقبة جهات اتصال NC واكتشاف جهة اتصال NO ملحومة، وهو أمر غير ممكن مع المرحل القياسي. وهذا هو المطلب الأساسي لاستخدام المرحل في معماريات السلامة IEC 62061 وISO 13849.
س2: هل يمكن تركيب G7SA-2A2B مباشرة على PCB؟
نعم. تم تصميم الترتيب الطرفي للحام ثنائي الفينيل متعدد الكلور المباشر، مع تحسين تخطيط الدبوس لتصميم ثنائي الفينيل متعدد الكلور القياسي. بالنسبة لتطبيقات التركيب على اللوحة، تقبل مقابس طرفية الدفع من سلسلة P7SA G7SA-2A2B مباشرة وتوفر أطراف توصيل سلكية لولبية أو مشبك زنبركي بدون لحام.
س3: ما هو نطاق تشغيل جهد الملف؟
الجهد الاسمي للملف هو 24 فولت تيار مستمر. يتم ضمان تنشيط المرحل (إغلاقه) عند 18 فولت تيار مستمر وما فوق، كما يضمن إلغاء تنشيطه (فتحه) عند 2.4 فولت تيار مستمر وما دونه. إن الفولتية المستمرة للملف أعلى من 26.4 فولت تيار مستمر قد تؤدي إلى تلف دائم في الملف. يستوعب نطاق التشغيل 18-26.4 فولت تيار مستمر التفاوتات النموذجية لتنظيم إمداد التيار المستمر 24 فولت.
Q4: هل يمكن لجهات الاتصال NC و NO تبديل الفولتية المختلفة للدوائر؟
نعم. كل مجموعة اتصال مستقلة - تقوم جهتا الاتصال NO وجهتا الاتصال NC بتبديل أحمال الدائرة الخاصة بهما بشكل مستقل. لا يمكن لمجموعة اتصال واحدة تبديل حمل تيار متردد بجهد 230 فولت بينما تعمل جهات اتصال NC في دائرة تغذية مرتدة بجهد 24 فولت تيار مستمر. يسمح عزل المرحل بين دوائر التلامس بجهد كهربائي مختلف على نفس المرحل.
س5: ما الفرق بين G7SA-2A2B وG7SA-3A1B؟
كلاهما ينتمي إلى عائلة Omron G7SA مع جهات اتصال موجهة بالقوة ونفس التصنيف الحالي. يوفر 2A2B 2 NO و2 NC (4 أقطاب)؛ يوفر 3A1B 3 جهات اتصال NO و1 NC (4 أقطاب). يتم تحديد مجموعة جهات الاتصال بناءً على متطلبات دائرة السلامة الخاصة بجهات اتصال NO (تبديل الحمل) وNC (مراقبة ردود الفعل). تستخدم معظم دوائر الأمان ذات القناتين 2A2B لتوفير ردود فعل على جهات اتصال NC من كلا مرحلات الإخراج.
