| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | Siemens |
| إصدار الشهادات | CE RoHS |

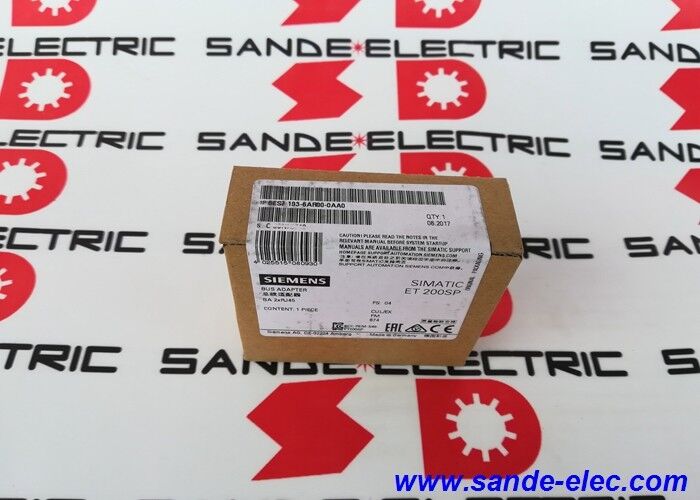

| رقم الموديل | 6ES7193-6AR00-0AA0 |
في بنية الإدخال/الإخراج الموزعة SIMATIC ET 200SP، تعد وحدة الواجهة (IM 155-6PN) بمثابة بوابة الاتصال - فهي تربط وحدات الإدخال/الإخراج في عقدة ET 200SP بشبكة PROFINET. يعد BusAdapter هو مكون الموصل الفعلي الذي يتصل بمنفذ PROFINET الخاص بالمراسلة الفورية ويوفر اتصال الكابل الفعلي. بدون تركيب BusAdapter، لا يمكن للمراسلة الفورية الاتصال بشبكة PROFINET.
يوفر 6ES7193-6AR00-0AA0 — BA 2×RJ45 — مقبسي RJ45 قياسيين على منفذ PROFINET الخاص بالمراسلة الفورية. يمثل كلا المأخذين اتصالاً واحدًا بشبكة PROFINET مع محول متكامل ثنائي المنفذ. يسمح هذا لعقدة ET 200SP بالاتصال ببنية خط PROFINET - توصيل الكابل من جهاز سابق، وإخراج الكابل إلى الجهاز التالي - دون الحاجة إلى مفتاح خارجي. يقوم ET 200SP بتمرير إشارة PROFINET من منفذ إلى منفذ بسرعة كاملة تبلغ 100 ميجابت في الثانية.
يتم فصل BusAdapter عن المراسلة الفورية بدون أدوات - حيث يتم تثبيته وفصله عن الموصل الأمامي للمراسلة الفورية. وهذا مهم بالنسبة للصيانة: إذا كان نوع كابل PROFINET يحتاج إلى التغيير (التبديل من RJ45 القياسي إلى FastConnect أو إلى محول ألياف SC)، فسيتم استبدال BusAdapter فقط، وليس IM وأسلاك الإدخال/الإخراج المرتبطة به. يتم توصيل كبل الحقل بـ BusAdapter، لذا فإن استبدال BusAdapter يتطلب إعادة توصيل كبل PROFINET.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | 6ES7193-6AR00-0AA0 |
| يكتب | محول الحافلة BA 2×RJ45 |
| منصة | سيماتيك إت 200SP |
| منافذ بروفينت | 2 × RJ45 (نحاس، قياسي) |
| أقصى طول للكابل | 100 م (النحاس) |
| اتصال سريع | لا |
| أبعاد | 20 × 69.5 × 59 ملم |
| وزن | ~50 جرام |
| تصنيف IP | IP20 |
| أصل | ألمانيا |
| محول | واجهة | نوع الكابل |
|---|---|---|
| با 2 × RJ45 (هذا) | بروفينت، 2×RJ45 | معيار القط 5e / آي إي |
| با 2×FC RJ45 | بروفينت، 2×FC RJ45 | FastConnect (بدون تجريد) |
| بكالوريوس 2 × م12 | بروفينت، 2×M12 | كابل المجال M12 IP67 |
| بكالوريوس إل سي | بروفينت، 2×LC | الألياف الضوئية |
| بكالوريوس سكرج | بروفينت، 2 × سكرج | الألياف الضوئية |
يحدد نوع الكبل الموجود في التثبيت أي BusAdapter مناسب. يستخدم 6ES7193-6AR00-0AA0 موصلات RJ45 القياسية - اختيار الأسلاك الأكثر شيوعًا لوصلات PROFINET من خزانة إلى خزانة وداخل الخزانة في الظروف البيئية القياسية.
س1: هل يمكن تغيير BusAdapter دون مقاطعة شبكة PROFINET على تلك العقدة؟
لا. يتطلب استبدال BusAdapter فصل كابلات PROFINET عنه، مما يؤدي إلى فصل عقدة ET 200SP عن شبكة PROFINET ويقطع الاتصال مع جميع وحدات الإدخال/الإخراج في تلك العقدة. تكتشف وحدة تحكم الإدخال والإخراج أن الجهاز غائب وقد تقوم بضبط المخرجات التي يتم التحكم فيها على حالتها الآمنة من الفشل. خطط للاستبدال خلال فترة الصيانة المخططة.
س2: كم عدد عقد PROFINET التي تمثلها BA 2×RJ45 على الشبكة؟
واحد. يشكل منفذا RJ45 محولاً متكاملاً ثنائي المنفذ - وهما يمثلان عنوان جهاز PROFINET واحد (ET 200SP IM). يسمح المحول للعقدة بالمشاركة في طوبولوجيا الخط (سلسلة ديزي)، حيث يتصل أحد المنافذ بالجهاز الرئيسي ويتصل الآخر بالجهاز السفلي. ينتمي كلا المنفذين إلى نفس جهاز PROFINET؛ لا يضيفون جهازي شبكة منفصلين.
Q3: هل يمكن استخدام 6ES7193-6AR00-0AA0 مع أي وحدة واجهة ET 200SP؟
يتوافق BA 2×RJ45 مع وحدات الواجهة ET 200SP IM 155-6PN التي تحتوي على منفذ BusAdapter. تحقق من وثائق المراسلة الفورية المحددة للتأكد من توافق BusAdapter - لا تستخدم جميع متغيرات وحدة واجهة ET 200SP محولات BusAdapter القابلة للتبديل. يجب أن يتطابق نوع موصل BA مع مقبس المحول الفعلي للمراسلة الفورية.
س4: ما هو معيار الكابل المطلوب لمنافذ RJ45 الموجودة على BA 2×RJ45؟
يتم استخدام الكابلات النحاسية القياسية ذات التصنيف PROFINET - يعد كابل Ethernet IE الصناعي من شركة Siemens (متوافق مع Cat 5، زوج ملتوي محمي AWG 22/7) هو التوصية القياسية لأسلاك مجال PROFINET. لم يتم تصنيف كبلات تصحيح Ethernet القياسية للمكاتب لبيئات PROFINET الصناعية. استخدم كابلات PROFINET المعتمدة من Siemens للتشغيل الموثوق.
Q5: تعرض عقدة PROFINET خطأ اتصال بعد استبدال BusAdapter. ما الذي يجب التحقق منه؟
تأكد من تثبيت موصلي RJ45 بشكل كامل في منافذ BusAdapter - يمنع RJ45 المُدرج بشكل غير كامل إنشاء الارتباط. تحقق من الكابل بحثًا عن أي تلف حدث أثناء الاستبدال. تأكد من تثبيت BusAdapter بالكامل على موصل المراسلة الفورية. إذا تم تركيب متغير BusAdapter مختلف عن طريق الخطأ، فاستبدله بـ BA 2×RJ45 الصحيح - تكتشف المراسلة الفورية عدم تطابق نوع BusAdapter كخطأ في التكوين.
