| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | Siemens |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6ES7193-6BP00-0BA0 |

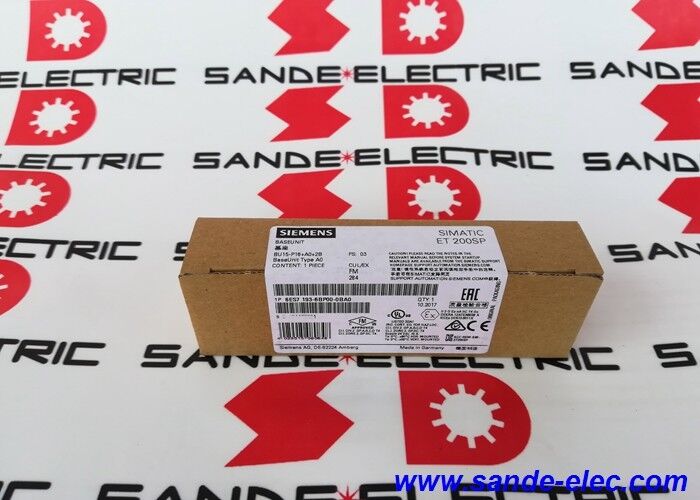

6ES7193-6BP00-0BA0 هي الوحدة الأساسية من النوع A0 لنظام SIMATIC ET 200SP الموزع لإدخال وإخراج من Siemens. في بنية ET 200SP ،لا يتم تركيب وحدات الإدخال والإخراج مباشرة على قاطرة DIN أو في رف خلفي إنها تندمج في BaseUnits. كل BaseUnit يوفر وحدة I / O مع طاقتها ، وتوصيل الإشارة ، واتصال الحافلة. يتم طلب BaseUnit بشكل منفصل عن وحدة I / O التي تستضيفها.
هذا هو تسمية BU15-P16 + A0 + 2B: BaseUnit بعرض 15 مم مع 16 محطة عملية ، فتحة من النوع A0 ، لا توجد محطات مساعدة ، والجسر الأيسر.الجسر الأيسر يعني أن حافلات الجهد P1 و P2 يتم نقلها من الجوار الأيسر BaseUnit هذه BaseUnit تستمر في مجموعة محتملة موجودة بدلا من بدء مجموعة جديدةعندما تكون هناك حاجة لمجموعة إمكانات جديدة (على سبيل المثال، لعزل جهد تحميل مختلف) ، هناك حاجة إلى متغير BaseUnit مختلف مع بدء الجسر الأيمن.
يحدد تسمية الفتحة من النوع A0 توافق الوحدات. تتقبل وحدات BaseUnits من النوع A0 وحدات إدخال / إخراج مؤشرة على الفتحات A0 أو A1 مجموعة واسعة من وحدات إدخال / إخراج رقمية وتناظرية ET 200SP.تحقق من أن نوع الفتحة المطلوب في وحدة الإدخال / الإخراج المقصودة يطابق A0 قبل تحديد هذه BaseUnit.
تستخدم 6ES7193-6BP00-0BA0 تقنية محطة الدفع. يتم توصيل الأسلاك الميدانية عن طريق إدخال الموصل بشكل مباشر.إنقطاع الاتصال هو عن طريق الضغط على زر الإطلاقهذا يسرع الأسلاك الأولية ويقلل من أخطاء التثبيت مقارنة بتشديد محطة المسمار. تستقبل محطات العملية الـ 16 موصلات من 0.14 مم 2 (AWG 26) إلى 2.5 مم 2 (AWG 14).
يدعم نظام ET 200SP التبادل الساخن يمكن إزالة وحدات الإدخال / الإخراج واستبدالها من BaseUnit أثناء تشغيل الآلة دون إيقاف تشغيل PLC أو محطة الإدخال / الإخراج.يجب أن تبقى BaseUnit نفسها مثبتة في حين أن المحطة تعملالترميز التلقائي لـ BaseUnit يمنع إدخال أنواع الوحدات الخاطئة في الموقف الخاطئ.
| المعلم | القيمة |
|---|---|
| رقم الجزء | 6ES7193-6BP00-0BA0 |
| التعيين | BU15-P16+A0+2B / النوع A0 |
| المعروض | 24 فولت DC |
| P1/P2 تيار الحافلة | ماكس 10 أ |
| التيار النهائي للعملية | ماكس 2 أ |
| محطات العملية | 16 |
| نوع الفتحة | A0 (1 فتحة) |
| الاتصال | الدفع إلى الداخل، الجسر إلى اليسار |
| محطات AUX | لا شيء |
| العزلة | 707 فولت متزامن (اختبار النوع) |
| الأبعاد | 15 × 117 × 35 ملم (W × H × D) |
| حجم السلك | 0.14 ∙ 2.5 ملم مربع |
| الوزن | ~40 غرام |
س1: ما هو الفرق بين الوحدة الأساسية من النوع A0 والوحدة الأساسية من النوع A1 في ET 200SP؟
تتشارك كل من وحدات القاعدة من النوع A0 و A1 في نفس الشكل المادي ويمكن أن تقبل نفس النطاق الواسع من وحدات الإدخال / الإخراج. يكمن التمييز في تشكيل المجموعة المحتملة:نوع A1 BaseUnits يمكن أن تبدأ مجموعة محتملة جديدة وتشمل محطات AUX لتوزيع الجهد الإضافي، في حين أن الوحدات الأساسية من النوع A0 تستمر في مجموعة المحتملات الحالية ولا توفر إمكانية الوصول إلى محطة AUX.6ES7193-6BP00-0BA0 هو النوع A0 ̇ أنه يربط حافلة الإمداد من اليسار وليس لديه محطات AUX.
السؤال الثاني: 6ES7193-6BP00-0BA0 هو "جسر إلى اليسار". ماذا يعني هذا؟
الجسر الأيسر يعني أن حافلات إمدادات الجهد P1 و P2 تتصل من BaseUnit مباشرة إلى اليسار.ليس من إدخال جديد في هذه الوحدةهذا يواصل نفس المجموعة المحتملة.تحتاج مجموعة إمكانات جديدة عند التبديل إلى جهد تحميل مختلف لمجموعة من الوحدات إلى متغير BaseUnit تم تكوينه كبدء الجسر الأيمن.
السؤال 3: هل BaseUnit نفسها لديها أي وظيفة قابلة للبرمجة، أو أنها سلبية بحتة؟
الوحدة الأساسية هي في المقام الأول مكون اتصال سلبي ، فهي توفر الاتصال الكهربائي ، والتركيب الميكانيكي ، ونشر الحافلة لوحدة الإدخال / الإخراج التي تستضيفها.وظيفة التشفير التلقائي BaseUnit هو ميزة نشطة: يحتفظ بتعريف إلكتروني يمنع إدخال نوع من وحدات الإدخال/الإخراج غير الصحيح.يتم التعامل مع جميع المعالجة والمعايير من قبل وحدة الإدخال / الإخراج و وحدة واجهة ET 200SP.
السؤال 4: هل يمكن استخدام هذه الوحدة الأساسية مع أي وحدة إدخال / إخراج SIMATIC ET 200SP؟
6ES7193-6BP00-0BA0 يقبل وحدات الإدخال / الإخراج التي تتطلب فتحة من النوع A0 أو A1. معظم وحدات الإدخال / الإخراج الرقمية والتناظرية ET 200SP القياسية متوافقة مع A0 / A1.قد تتطلب بعض الوحدات المتخصصة مثل بعض وحدات الاتصالات أو الوحدات التي تتطلب وصول محطة AUX نوعًا مختلفًا من BaseUnitتحقق دائماً من نوع BaseUnit المطلوب لوحدة الإدخال والإخراج في ورقة بياناتها قبل الطلب.
السؤال 5: ما هي الحماية الخارجية التي يتطلبها 6ES7193-6BP00-0BA0 لتزويد 24 فولت؟
تشير شركة سيمنز إلى مفكّك دائرة مصغر 24 فولت DC / 10A مع خصائص التشغيل من النوع B أو Type C للحماية الخارجية لخطوط التوريد التي تغذي حافلة P1 و P2 في BaseUnit.هذا يحمي كل من الأسلاك والاتصالات الحافلة ضد التيار الزائدقد تتطلب دوائر محطة العملية (حد أقصى 2A لكل محطة) حماية إضافية لكل دائرة اعتمادًا على الحمل المتصل ومواصفات وحدة الإدخال / الإخراج.
