| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | AB |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 1746-أ7 |

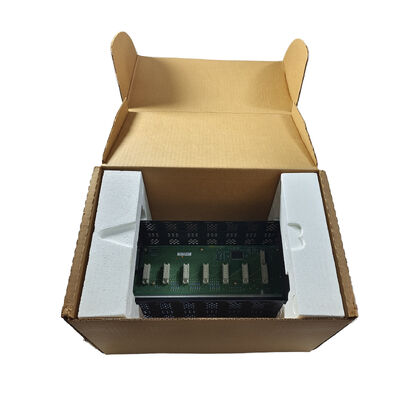

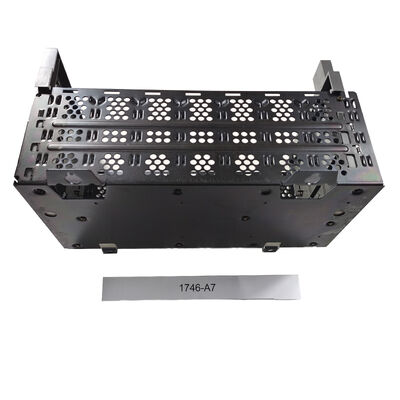

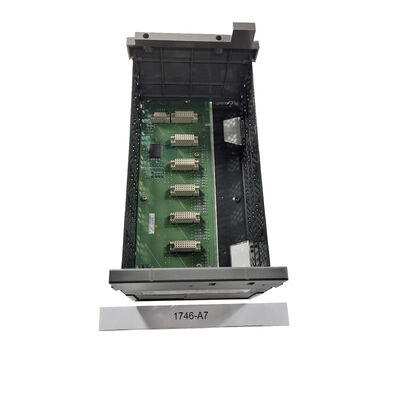

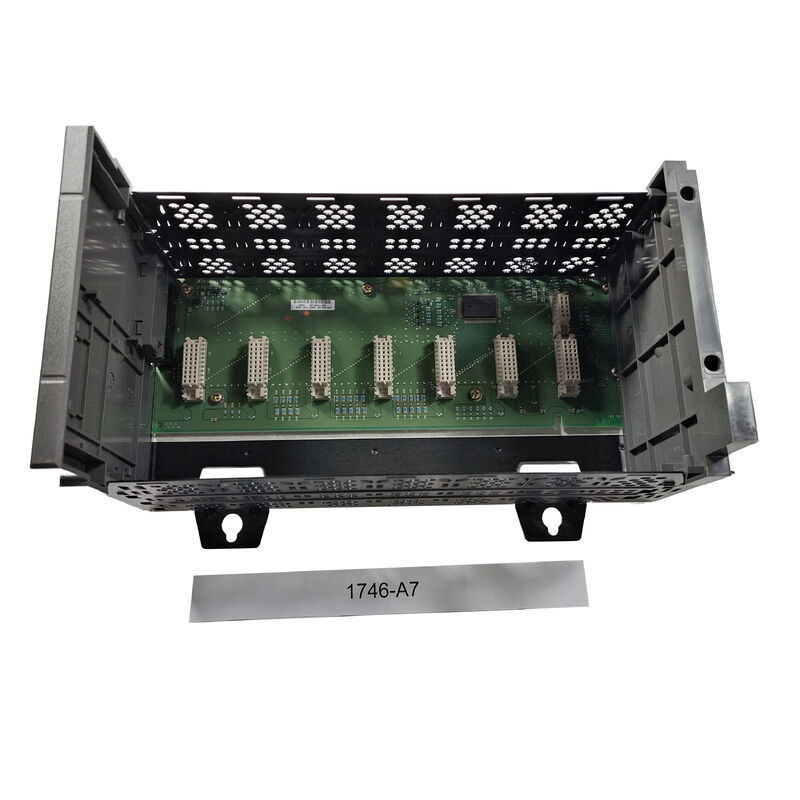

الـ1746-A7هوهيكل وحداتي ذو 7 فتحاتبالنسبةSLC 500الصفحة المنتج روكويلأسلوب الأجهزة المتكونة من سبعة فتحات، وتصف أدبيات النظام عائلة الهيكل 1746 على أنها أجهزة مثبتة على اللوحة الخلفية متوفرة في إصدارات 4 و 7 و 10 و 13 فتحة.
يتم إدراج 1746-A7 أيضًا على قائمة الموقف ، مما يفسر لماذا لا يزال مهمًا في دعم دورة الحياة وعمل قطع الغيار.
في أنظمة التحكم العملية، من السهل التقليل من قيمة الهيكل.
يحدد الهيكل المادي والكهربائي للمعالج وموارد الطاقة ووحدات الإدخال والخروجلذلك استبدال الهيكل الصحيح غالبا ما يكون ضروريا للحفاظ على الهيكل الأصلي لنظام SLC.
بالنسبة للآلات المثبتة ، عادةً ما يتجنب استخدام نفس الهيكل ذو 7 فتحات إعادة عمل الخزانة ويحافظ على ترتيب الوحدة وتنسيق الطاولة الخلفية وتركيز اللوحة المألوف.
هذا استنتاج هندسي بناء على الدور المنشور لعائلة الهيكل SLC 1746
| المعلم | القيمة |
|---|---|
| رقم الجزء | 1746-A7 |
| المصنع | ألين برادلي / روكويل أوتوماتيك |
| نوع المنتج | رف PLC / هيكل وحدات |
| عائلة المنتجات | نظام SLC 500 / 1746 |
| عدد الفتحات | 7 |
| أسلوب الأجهزة | أسلوب الأجهزة المكونة من الهيكل |
| أسلوب التثبيت | لوحة الخلفية / مصعد لوحة |
| القدرة الحالية | 10 A عند 5 VDC |
| الأبعاد | 171 × 282 × 145 مم |
| تطبيقات التثبيت | أربعة علامات تصميم |
| موقف المنتج | الهيكل البديل للقاعدة المثبتة |
| حالة دورة الحياة | تم إيقافه |
1746-A7 مناسبة جداًأنظمة SLC 500 المثبتة، وأوراق التحكم في الآلات، وألواح المرافق، ومشاريع إعادة التجديد ومحطات الإدخال والخروج المحلية.حيثهيكل وحداتي ذو 7 فتحاتهو بالفعل جزء من التصميم
وهو عملي بشكل خاص في الأنظمة القديمة التي لا تحتاج إلى إطار أجهزة أكبر من 10 فتحات أو 13 فتحة ولكنها لا تزال تتطلب المزيد من المرونة مما يمكن أن يوفره الهيكل الصغير جداً.في عمل الخدمة الحقيقي، وهذا يجعلها خيارًا شائعًا عندما تحتاج خزانة SLC الحالية إلى استعادة مادية بدلاً من هجرة المنصة.
هذه النظرة التطبيقية تنبع من هوية الهيكل ذات السبع فتحات المنشورة وبنية SLC 500 الأجهزة الوحيدة.
أسلوب تثبيت الهيكل مهم أيضاً. توضح مواد تثبيت روكويل تركيب اللوحة الخلفية ومراجع تركيب الأجهزة المرتبطة بطبقات الهيكل،في حين أن وثائق الأجهزة SLC الوحيدة تصف تركيب اللوحة الخلفية المباشر باستخدام علامات التبويب التثبيت والمسامير القياسية.
هذا مهم في الميدان لأن استبدال الهيكل هو مهمة ميكانيكية بقدر ما هي كهربائية.
1746-A7 يجب أن تختارالهيكل المتطابق مع النظام، ليس ببساطة من خلال عدد الفتحات.
يجب على المشترين التحقق من حجم الهيكل المثبت، وأسلوب التثبيت، وعدد فتحات، والمعالج وتخطيط مصدر الطاقة المستخدم بالفعل، والقدرة الحالية المطلوبة للهيكل قبل الطلب.
في أنظمة SLC ، يكون الهيكل المادي جزءًا من بنية الآلة ، لذلك فإن الاستبدال الدقيق عادة ما يمنع مشاكل أكثر من محاولة تكييف حجم مختلف أو أسلوب أجهزة مختلف.
هذه توصية هندسية مبنية على هوية المنتج 1746-A7 المنشورة ووثائق عائلة الهيكل SLC.
س1: أي نوع من الأجهزة هو 1746-A7؟
انهاهيكل وحدات SLC 500 ذو 7 فتحاتتستخدم لإيجاد المعالج ومصدر الطاقة ووحدات الإدخال والإخراج في نظام تحكم قائم على 1746. من الناحية العملية ، إنها الأساس الهيكلي والخلفي لمستودع SLC.
س2: ما هي التطبيقات التي تناسب هذا الهيكل بشكل أفضل؟
إنه يناسبكألواح الآلات SLC 500 القديمة، محطات الإدخال والإخراج المحلية، مشاريع التجديد، وأوراق المرافقحيث أن رف 7 فتحات هو بالفعل جزء من التصميم المثبت. يتبع هذا الملف الاستخدامي مباشرة من عدد فتحات النموذج المنشورة ودور عائلة SLC.
السؤال الثالث: لماذا يهم عدد الفتحات بالضبط؟
لأن الهيكل يحدد عدد الوحدات التي يمكن أن يدعمها النظام من الناحية المادية والكهربائية، كما أنه يؤثر أيضا على تخطيط اللوحة وتوجيه الكابلات.استبدال هيكل 7 فتحات بنفس الحجم عادة ما يبقي ترتيب الخزانة أقرب إلى التصميم الأصليهذا استنتاج هندسي مبني على بنية عائلة الهيكل SLC المنشورة
السؤال 4: لماذا أسلوب التثبيت مهم في هذا الجزء؟
لأن استبدال الهيكل لا يتعلق فقط بالصفحة الخلفيةوتخطيط الحجرة كلها تؤثر على مدى سرعة يمكن تثبيت الأجهزة وتأريض بشكل صحيح في الخزانةمادة تركيب روكويل تربط بالتحديد الهيكل إلى الهيكل الخلفي باستخدام أوراق الهيكل
س5: ما الذي يجب التحقق منه قبل الطلب؟
تحقق من رقم جزء الهيكل المثبت، وعدد الفتحات المطلوبة، والمعالج وتخطيط إمدادات الطاقة، وتثبيت البصمة، واحتياجات الطاقة الحالية للرف الموجود.تلك الشيكات عادة ما تهم أكثر من المظهر وحده.
