| مكان المنشأ | الصين |
| اسم العلامة التجارية | Airtac |
| رقم الموديل | SDA12X25 |
نظرة عامة على المنتج:

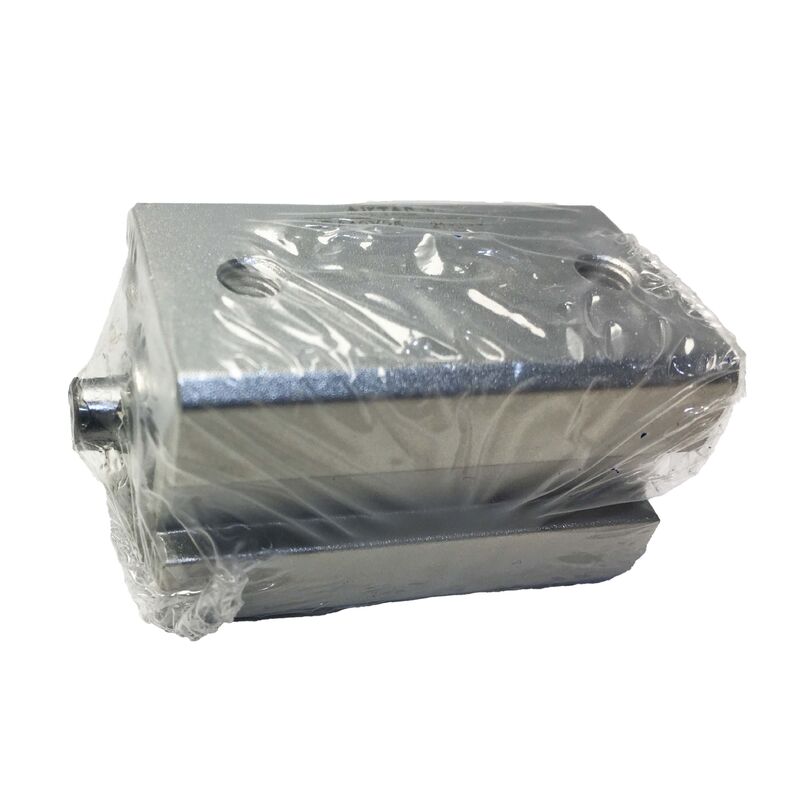

الـ اسطوانة هوائية رفيعة جداً من Airtac SDA12X25 هي مشغل هوائي جديد تماماً ومختوم من المصنع مصمم لـ تطبيقات الأتمتة الصناعية حيث تكون المساحة محدودة ولكن لا يمكن المساومة على الأداء. بفضل مظهرها النحيف و هيكلها الألمني القوي، فإنها توفر حركة خطية دقيقة وسريعة وموثوقة، مما يجعلها مثالية لخطوط التعبئة والتغليف، وآلات التجميع، وأنظمة الروبوتات.
البيانات الفنية:
| المعلمة | المواصفات |
|---|---|
| نوع الاسطوانة | اسطوانة هوائية رفيعة جداً / مدمجة |
| حجم التجويف | 12 ملم |
| طول الشوط | 25 ملم |
| ضغط التشغيل | 0.1–0.9 ميجا باسكال (14.5–130 رطل لكل بوصة مربعة) |
| السرعة القصوى | تصل إلى 1.5 متر/ثانية (قابلة للتعديل حسب الحمل) |
| درجة حرارة العمل | -20 درجة مئوية إلى 70 درجة مئوية (-4 درجة فهرنهايت إلى 158 درجة فهرنهايت) |
| المادة | جسم من سبائك الألومنيوم مع طلاء مقاوم للتآكل |
| التركيب | فتحات قياسية ملولبة M5 لتركيب متعدد الاستخدامات |
| تخميد النهاية | تخميد هوائي اختياري للتوقف السلس |
1. اعتماد تصنيع ماركة Airtac.
2. جسم الاسطوانة والغطاء الخلفي والمكبس وقضيب المكبس بهيكل مسمر، مدمج وموثوق.
3. يتم معالجة التجويف الداخلي لجسم الاسطوانة بالأكسدة الصلبة بعد معالجة الدرفلة، وهي مقاومة للتآكل ومتينة.
4. يعتمد ختم المكبس على هيكل ختم ثنائي الاتجاه خاص على شكل حرف V
، حجم مدمج ووظيفة تخزين الزيت.
5. هيكل مدمج، يمكن أن يوفر مساحة التركيب بفعالية.6.
يوجد أخدود مستشعر حول جسم الاسطوانة، مما يسهل تركيب المستشعر.
7. مواصفات متنوعة لنوع الاسطوانة للاختيار.
التركيب والاستخدام:
1. عند تغير الحمل في العمل، يجب اختيار الاسطوانة ذات سعة إخراج وفيرة.
2. يجب اختيار الاسطوانة النسبية ذات المقاومة لدرجات الحرارة العالية أو المقاومة للتآكل في ظل ظروف درجات الحرارة العالية أو التآكل.3.
يجب اتخاذ تدابير الحماية اللازمة في البيئة ذات الرطوبة العالية، أو الغبار الكثير أو قطرات الماء، أو غبار الزيت وبقايا اللحام.
4. يجب إزالة المواد المتسخة في الأنبوب قبل توصيل الاسطوانة بالأنبوب لمنع دخول الجسيمات إلى الاسطوانة.5.
يجب تصفية الوسط المستخدم بواسطة الاسطوانة إلى 40 ميكرومتر أو أقل.
6. يجب اتخاذ تدابير مضادة للتجمد في بيئة درجات الحرارة المنخفضة لمنع تجمد الرطوبة.
7. يجب إجراء تشغيل تجريبي للاسطوانة بدون حمل قبل التطبيق. قبل التشغيل، يجب ضبط المخزن المؤقت على الحد الأدنى وإطلاقه تدريجياً لتجنب تلف الاسطوانة بسبب الصدمة المفرطة.
8. يجب أن تتجنب الاسطوانة تأثير الحمل الجانبي أثناء التشغيل للحفاظ على العمل الطبيعي للاسطوانة وإطالة عمر الخدمة.9.
إذا تم تفكيك الاسطوانة وتخزينها لفترة طويلة، يرجى إجراء معالجة مضادة للصدأ للسطح. يجب إضافة أغطية مضادة للغبار في منافذ دخول وخروج الهواء.
التطبيقات:
آلات الأتمتة المدمجة والروبوتات
تشغيل أنظمة النقل وخطوط التعبئة والتغليف
أجهزة الالتقاط والتوصيل في الإلكترونيات والتجميع
حركة ميكانيكية خفيفة في العمليات الصناعيةأي سيناريو يتطلب
