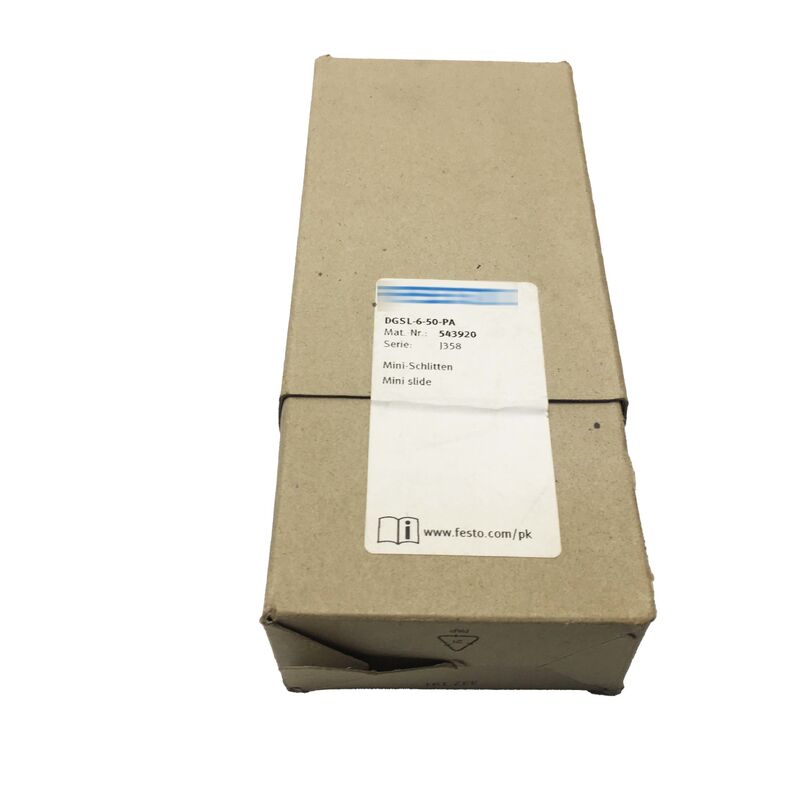

اسطوانة شريحة مصغرة Festo DGSL-6-50-PA
تجويف 6 مم، شوط 50 مم، مزدوج الفعل | رقم القطعة: 543920 | جديد أصلي
بصمة صغيرة، دقة جادة
الأتمتة المدمجة لا تعني المساومة على الدقة. Festo DGSL-6-50-PA هي اسطوانة شريحة مصغرة تحتوي على دليل قفص كرات، وتخميد مرن مزدوج الطرف، وتوافق مع مستشعرات القرب في واحدة من أصغر حزم الشرائح الهوائية في سلسلة DGSL.
لخلايا الالتقاط والوضع، وتجهيزات تجميع الأجزاء الصغيرة، ووحدات المناولة حيث تُحسب المساحة بالمليمترات، هذه هي الوحدة التي تناسب دون فرض إعادة تصميم حولها.
تحمل DGSL-6-50-PA رقم القطعة 543920 وتنتمي إلى عائلة شرائح Festo DGSL المصغرة الراسخة - مزدوجة الفعل، بناء محرك نير، مصممة لعدد الدورات المتزايد في أتمتة الإنتاج.
المواصفات الفنية
| معلمة |
قيمة |
| رقم القطعة |
DGSL-6-50-PA |
| رقم قطعة بديل |
543920 |
| العلامة التجارية |
Festo |
| السلسلة |
DGSL |
| النوع |
شريحة مصغرة / طاولة شريحة |
| حجم التجويف |
6 مم |
| قطر المكبس |
8 مم |
| الشوط |
50 مم |
| وضع التشغيل |
مزدوج الفعل |
| تصميم وحدة القيادة |
نير (قضيب مكبس + شريحة) |
| ضغط التشغيل |
0.15 - 0.8 ميجا باسكال (1.5 - 8 بار) |
| السرعة القصوى |
0.5 م/ث |
| دقة التكرار |
0.3 مم |
| التخميد |
حلقات/وسادات مرنة عند كلا الطرفين (P) |
| نوع الدليل |
قفص كرات |
| وضع التركيب |
أي |
| استشعار الموضع |
لمستشعر القرب |
| القوة النظرية عند 6 بار (تقدم) |
30 نيوتن |
| القوة النظرية عند 6 بار (تراجع) |
23 نيوتن |
| وسط التشغيل |
هواء مضغوط حسب ISO 8573-1:2010 |
ما الذي يجعل تصميم DGSL يعمل
تستخدم سلسلة DGSL بناء محرك نير - يتصل قضيب المكبس بلوحة منزلقة (النير) بدلاً من الاقتران المباشر بالحمل.
يسمح هذا الترتيب للشريحة بتحمل الأحمال العرضية دون نقلها إلى قضيب المكبس، مما يطيل عمر خدمة الأختام ويحافظ على سلاسة الحركة عبر الشوط الكامل.
دليل قفص الكرات هو المكون الذي يجعل دقة التكرار 0.3 مم قابلة للتحقيق عمليًا.
توزع أدلة قفص الكرات الحمل بالتساوي عبر نقاط اتصال متعددة وتقاوم قوى العزم التي تنشأ عندما يكون الحمل خارج مركز الشريحة - وهو وضع شائع في مقابض الالتقاط والوضع وتجميعات نقل الأجزاء.
تتعامل حلقات التخميد المرنة عند كلا الطرفين مع التباطؤ عند نقاط نهاية الشوط دون تلامس المعدن بالمعدن الذي من شأنه أن يُدخل صدمة في الهيكل. في تطبيقات الدورات العالية، يطيل هذا التخميد عمر خدمة جسم الشريحة والأدوات المرفقة بها.
تكامل استشعار الموضع
تم تجهيز DGSL-6-50-PA بفتحة مستشعر لمستشعرات القرب - ميزة مدمجة لا تضيف أجهزة بارزة إلى غلاف التجميع. يمكن تركيب مستشعرات القرب مباشرة في الفتحة للكشف عن الموضع النهائي، أو الموضع المتوسط، أو كليهما، وإعادة الإشارات إلى وحدة تحكم منطقية قابلة للبرمجة (PLC) أو وحدة تحكم هوائية.
يحافظ التكامل النظيف على ضغط الوحدة الإجمالي ويقضي على مشاكل توجيه الكابلات التي تُدخلها أقواس المستشعرات الخارجية.
تطبيقات المناولة والتجميع
يظهر هذا المزيج من الحجم والشوط بشكل متكرر في:
- وحدات الالتقاط والوضع للأجزاء الصغيرة - حيث يربط شوط 50 مم الفجوة بين موضع التغذية وموضع الوضع في محطة تجميع مدمجة
- تشغيل مقابض هوائية - تتقدم الشريحة بمقبض إلى قطعة العمل وتتراجع بشكل نظيف للدورة التالية
- أنظمة نقل مصغرة - حيث يتم دمج وحدات DGSL متعددة في تكوينات XY أو خطية
- تشغيل تثبيت التجهيزات - يحافظ التصميم مزدوج الفعل على موضع مثبت تحت الضغط ويتحرر بشكل إيجابي عند الإشارة
- مناولة المكونات الإلكترونية - حيث تدعم دقة التكرار 0.3 مم وضع الأجزاء بدقة على تجميعات لوحات الدوائر المطبوعة أو مهام إدخال الموصلات
أسئلة متكررة
ما هو نطاق ضغط التشغيل لـ DGSL-6-50-PA؟
نطاق ضغط التشغيل هو 1.5 إلى 8 بار (0.15 إلى 0.8 ميجا باسكال). يلزم حد أدنى للضغط يبلغ 1.5 بار لضمان التشغيل الموثوق. التشغيل فوق 8 بار سيتجاوز حد الضغط المقنن ويجب تجنبه.
هل يمكن تركيب DGSL-6-50-PA في أي اتجاه؟
نعم - تم تحديد موضع التركيب على أنه أي اتجاه. يسمح دليل قفص الكرات وبناء النير بالتركيب الأفقي والرأسي والمائل دون التأثير على الأداء أو عمر الدليل.
ما نوع مستشعرات الموضع المتوافقة مع هذه الشريحة؟
تم تصميم الشريحة لمستشعرات القرب التي تناسب فتحة المستشعر المدمجة على جسم الشريحة. يمكن استخدام مفاتيح القرب من سلسلة SME/SMT من Festo والمستشعرات المتوافقة من جهات خارجية بنفس عامل الشكل. تحقق من أبعاد فتحة المستشعر مقابل حجم جسم المستشعر الخاص بك قبل الطلب.
ما الفرق بين متغيرات التخميد PA و P1A؟
يستخدم متغير PA حلقات تخميد مرنة عند كلا الطرفين - تباطؤ مرن دون تلامس المعدن بالمعدن عند النهاية. يستخدم متغير P1A مزيجًا من التخميد المرن والتخميد الدقيق القابل للتعديل عند الطرف الأمامي للتطبيقات عالية السرعة التي تتطلب تحكمًا أكثر دقة في الموضع النهائي. للتطبيقات القياسية متوسطة السرعة، يعتبر PA الخيار الأكثر شيوعًا وفعالية من حيث التكلفة.
هل DGSL-6-50-PA متوافق مع أنظمة الهواء المزودة بزيت تشحيم؟
نعم، مع شرط. يمكن للوحدة العمل مع الهواء المضغوط المزود بزيت تشحيم، ولكن بمجرد بدء التشغيل المزلق، يلزم استمرار التشحيم لبقية عمر خدمة الوحدة. تشغيل وحدة مزلقة سابقًا بدون زيت سيؤدي إلى تآكل مبكر للأختام. للتركيبات الجديدة، توصي Festo بالتشغيل الخالي من الزيت وفقًا لـ ISO 8573-1:2010 [7:4:4] لتجنب هذا الاعتماد.
تحقق من أبعاد التركيب، وتوافق المستشعر، ومتطلبات الشوط مقابل تطبيقك قبل الطلب. DGSL-6-50-PA هو مكون دقيق - ظروف التركيب الصحيحة تؤثر بشكل مباشر على دقة التكرار وعمر الخدمة.
