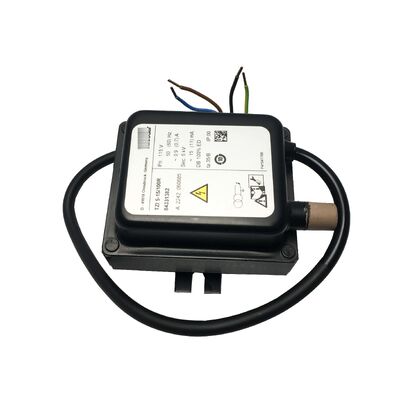

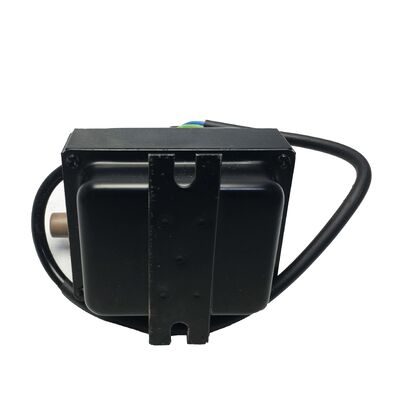

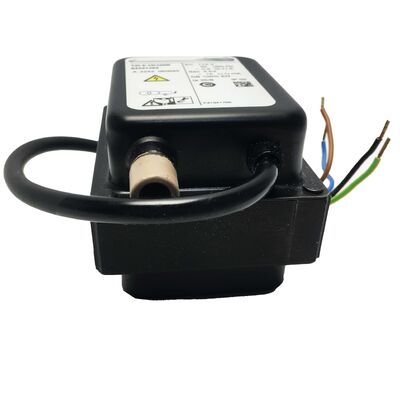

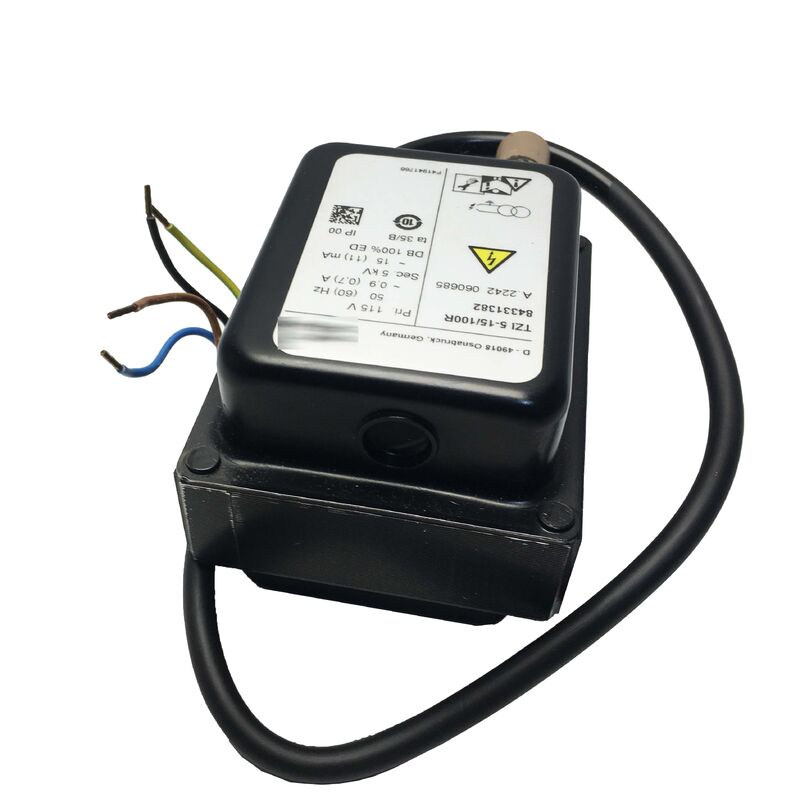

محول الإشعال Krom Schroder TZI5-15/100R
الطلب رقم 84331382
لمحة عامة عن المنتج
كروم شرودر TZI5-15/100R (رقم الطلب 84331382) هو محول إشعال عالي الجهد من سلسلة TZI المعروفة ،مصممة خصيصًا لإشعال الشرارة في محارق الغاز ومحارق النفط التي يتم إشعالها بالغاز أو التي يتم إشعالها مباشرة في معدات الاحتراق الصناعية والتجارية.
هذا المحول يرفع من 115 فولت من التيار المتردد إلى 5 كيلو فولت من الطاقةتوفير 15 mA عند 50 هرتز - المزيج الأمثل للجهد والتيار اللازم لتوليد شرارات إشعال موثوقة عبر الأقطاب الكهربائية المفتوحة بشكل صحيح في خليطات الوقود والهواء.
تميز تصنيف دورة العمل بنسبة 100٪ هذه الوحدة عن البدائل التي يتم تصنيفها بشكل متقطع ، مما يسمح بالعمل المستمر دون فترات إضافية.هذا يزيل أنماط الفشل الحراري التي يمكن أن تحد من عمر الخدمة في ظل دورات إطلاق النار المطالبة في تطبيقات التحكم في الوقود.
المواصفات التقنية
| رقم الطلب |
84331382 |
| النموذج |
TZI 5-15/100R |
| الجهد الخارجي |
5 كيلو فولت |
| تيار الخروج |
15 mA (في 50 هرتز) |
| الجهد المدخل الرئيسي |
115 فولت AC |
| دورة العمل |
100% (متواصلة) |
| التطبيق |
حارقات غاز، حارقات زيت (إشعال الشرارة) |
| تشغيل الكترود |
الكهرباء الواحدة والكهرباء المزدوجة |
| الحجرة |
IP 00 - يتطلب التثبيت في خزانة التحكم |
| السلسلة |
TZI (المحول Zundung Industrie) |
| المصنع |
كروم شرودر / إلستر / هونيول احتراق |
5 كيلو فولت الخروج لإشعال شرارة موثوق بها
إنتاج 5 كيلو فولت من TZI5-15/100R مصمم خصيصًا لكسر الديالكترونات الفاصلة في الأقطاب الكهربائية وبدء الشرارات ،في حين أن تيار الخروج 15 mA يضمن طاقة كافية لإشعال مزيج الوقود والهواء الموثوق بهتحدد هذه المواصفات غلاف التشغيل لتصميم تثبيت الأقطاب الكهربائية السليم.
فوائد دورة العمل بنسبة 100%
تستفيد أنظمة إدارة المحرقة الحديثة مع تسلسلات بدء التشغيل الممتدة أو متطلبات الدراجات المتكررة أو التشغيل من تصنيف دورة العمل بنسبة 100٪.على عكس المحولات المتقطعة مع أوقات تشغيل محدودة، هذه الوحدة تتعامل مع التشغيل الممتد دون مخاوف من الإجهاد الحراري، مما يضمن حياة خدمة طويلة في التطبيقات المتطلبة.
أنماط تشغيل الكهرباء
TZI5-15/100R يدعم كل من الإلكترود المزدوج والإلكترود الواحد. في عملية الإلكترود الواحد ، يقدم نفس الإلكترود وظائف الإشعال والتأين ،تبسيط بناء رأس الوقود وتقليل اختراقات غرفة الاحتراق للتطبيقات المدمجة أو التجهيز.
متطلبات التثبيت
باعتبارها مكونًا معتمدًا على IP 00 ، يجب تركيب هذا المحول داخل خزانة تحكم مناسبة. استخدم كابل إشعال عالي الجهد معتمدًا على 5 كيلو فولت على الأقل ،الحفاظ على مدى الكابلات قصير قدر الإمكان (عادة أقل من متر واحد)، ويتم توجيهها بعيدا عن كابلات الإشارة لتقليل التداخل الكهرومغناطيسي. الأرضية الوظيفية لجسم المحرق إلزامية لإكمال الدائرة بشكل صحيح.
معلومات بديلة
المعادل الحالي لـ Krom Schroder هو TZI 5-15/100QT (الرقم التسلسلي 84391111) ، يحتوي على نفس مواصفات 5 kV / 15 mA / 100% مع مدخل 120VAC وموافقة UL / CSA.بالنسبة للمنشآت التي تتطلب مطابقة محددة لمواصفات 115VAC، يضمن فائض مخزون TZI5-15/100R الأصلي التوافق المباشر.
الأسئلة الشائعة
ما هو الفرق بين دورة العمل بنسبة 100٪ ودرجات العمل المتقطعة؟
تسمح دورة العمل بنسبة 100٪ بالعمل المستمر دون فترات عدم التشغيل المطلوبة ، في حين أن التصنيفات المتقطعة (عادة 20-30٪) تقيد الوقت في الدورات المحددة لمنع الإفراط في التسخين.التصنيف 100٪ يلغي الإجهاد الحراري في التطبيقات مع بدء متكرر أو تسلسلات إشعال مطولة.
هل يمكن استخدام هذا المحول لكل من الغاز والزيت؟
نعم، سلسلة TZI مصممة لإشعال الشرارة من محرقات الغاز مباشرةً وللمحاربات النفطية عبر اللهب الغازي التجريبي أو الإشعال المباشر من الشرارة، اعتماداً على تصميم المحرقة.الفجوة الكهربائية المناسبة ووضعها وفقا لمواصفات الشركة المصنعة تضمن إشعال موثوق به.
أي كابل إشعال يجب أن تستخدم مع هذا المحول؟
استخدم كابل إشعال عالي الجهد مع قدرة 5 كيلو فولت على الأقل، ويحافظ على أقصر قدر ممكن (أقل من متر واحد هو الموصى به) لتقليل الحمل الكهربائي.الطريق بعيدا عن الأسلاك الإشارة واستخدام كروم شرودر المصممة خصيصا لوازم الكابلات لتركيب متوافق.
هل هناك حاجة إلى إرضاء الجسم؟
أجل، التأرجح الوظيفي لجسم المحرّق أمر إلزاميّ في كلّ من إعدادات الأقطاب الإلكترونيّة المزدوجة والفردية لإكمال الدائرة عالية الجهدتشكيل الشرارة سيكون غير موثوق به أو غير موجود.
ما هو البديل الحالي لـ TZI5-15/100R؟
معادلة الإنتاج الحالية هي TZI 5-15/100QT (الرقم التسلسلي 84391111) ، مع مواصفات متطابقة مع مدخل 120VAC وقائمة UL / CSA. للمطابقة الدقيقة لمواصفات 115VAC ،يقدم فائض المخزون من TZI5-15/100R الأصلي التوافق المباشر.
