| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Mitsubishi |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | CP30-BA1P1M5A |

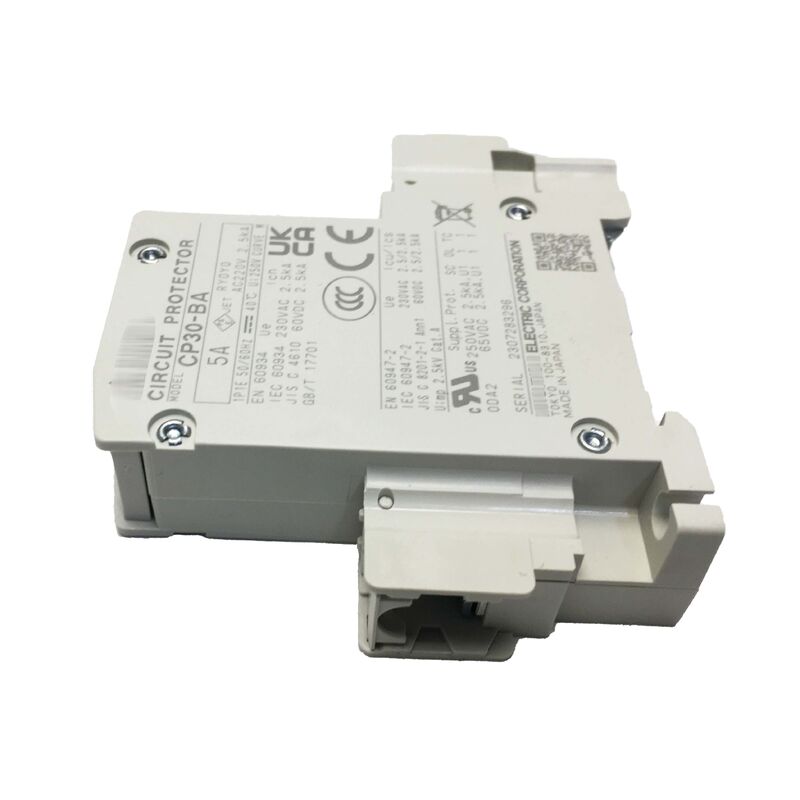

إن Mitsubishi CP30-BA1P1M5A هو قاطع دائرة مصغر أحادي القطب بقوة 5 أمبير من سلسلة WS-V (World Super V) من Mitsubishi Electric. تم تصميم واقي الدائرة المعتمد من UL 1077 هذا خصيصًا لحماية دوائر التحميل الفردية ودوائر التحكم ودوائر التفرع داخل لوحات التحكم الصناعية وأغلفة الآلات.
| رقم القطعة | CP30-BA1P1M5A |
| الأقطاب | 1-قطب (1P) |
| تيار الفصل | 5 AT |
| تيار الإطار | 30 AF |
| منحنى الفصل | M (متوسط السرعة) |
| جهد التيار المستمر المقنن | 65 فولت تيار مستمر |
| جهد العزل المقنن (Ui) | 250 فولت |
| جهد الاندفاع المقنن (Uimp) | 2.5 كيلو فولت |
| قدرة فصل قصر الدائرة | 2.5 كيلو أمبير عند 230 فولت تيار متردد (IEC) / 2.5 كيلو أمبير عند 250 فولت تيار متردد (UL1077) |
| التوصيل | طرف ربط لولبي |
| التركيب | قضيب DIN |
| المعايير والموافقات | UL 1077، IEC 60947-2، IEC 60934، CSA C22.2 No.235، UL، CSA، TÜV، CE، CCC |
تم تصميم سلسلة WS-V لتلبية المتطلبات الصعبة لمصنعي الألواح في الأسواق العالمية. مع شهادات متعددة وشاملة (UL 1077، IEC 60947-2، CSA، TÜV، CE)، يمكن استخدام نفس رقم الكتالوج للألواح الموجهة إلى أسواق أمريكا الشمالية وأوروبا وآسيا، مما يبسط الامتثال العالمي للآلات.
تتميز السلسلة بقدرة محسنة على فصل قصر الدائرة وخصائص فصل ثابتة، مما يوفر حماية موثوقة بقدرة فصل تبلغ 2.5 كيلو أمبير عند 250 فولت تيار متردد في ظل ظروف UL 1077.
تعتبر خاصية الفصل بمنحنى M (متوسط السرعة) مثالية للدوائر ذات تيارات الاندفاع المعتدلة، مما يجعلها مناسبة لـ:
يوفر هذا المنحنى حماية ضد التيار الزائد المستمر مع تحمل عابر البدء العادي دون فصل خاطئ.
يجعل تصنيف الجهد 65 فولت تيار مستمر هذا الواقي مثاليًا لدوائر التحكم 24 فولت و 48 فولت تيار مستمر الموجودة عادةً في:
تم تصنيف الجهاز خصيصًا لفصل الأعطال بتيار مستمر، مما يضمن الحماية المناسبة في أنظمة التحكم بتيار مستمر.
توفر أطراف الربط اللولبية توصيلات موثوقة وقابلة لإعادة الشد ومناسبة للبيئات الصناعية ذات الاهتزازات والدورات الحرارية. يضمن التركيب القياسي على قضيب DIN مقاس 35 مم سهولة التكامل في لوحات التحكم جنبًا إلى جنب مع أجهزة الحماية الأخرى.
يغطي UL 1077 الواقيات التكميلية للدوائر داخل المعدات، أسفل حماية مدخل الخدمة الرئيسي. يغطي UL 489 أجهزة حماية دوائر التفرع للاتصال المباشر بالخدمة. استخدم أجهزة UL 1077 مثل CP30-BA لدوائر التحميل الفردية داخل لوحات التحكم.
منحنى M: للأغراض العامة للاندفاع المعتدل (مرحلات، صمامات). منحنى S: لأحمال الاندفاع الثقيلة (محولات، محركات). منحنى F: استجابة سريعة للدوائر الحساسة ذات الاندفاع الأدنى.
نعم، يوفر تصنيف 65 فولت تيار مستمر هامشًا كبيرًا لتطبيقات 24 فولت تيار مستمر. تم تصنيف الجهاز خصيصًا لفصل التيار المستمر في فئة الجهد هذه.
الوحدة الأساسية لا تتضمن نقاط اتصال مساعدة، ولكن سلسلة CP30-BA تدعم ملحقات نقاط الاتصال الإضافية والتنبيه التي يتم تثبيتها على جسم الجهاز لمراقبة حالة الفصل.
UL 1077، CSA C22.2 No.235، IEC 60947-2، IEC 60934، TÜV، وعلامة CE بموجب EN 60934 و EN 60947-2. هذه الشهادات المتعددة تبسط الامتثال الدولي للآلات.
