| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Mitsubishi |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | تي سي ال-05SV2 |

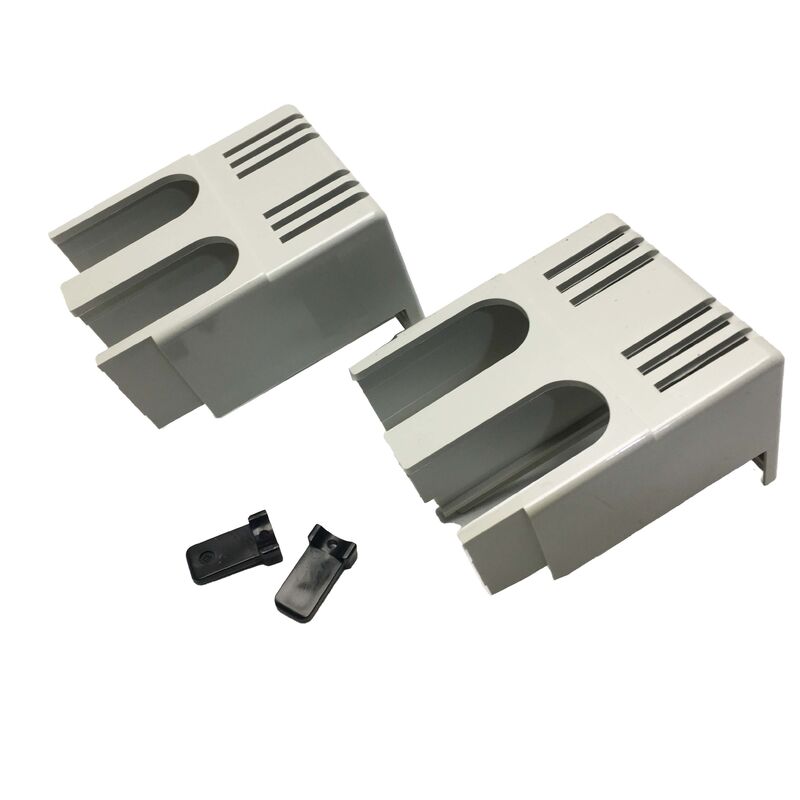

الـ"ميتسوبيشي تي سي إل-05إس في 2"هو غطاء كبير للمحطة مصمم خصيصًا لقطع الدوائر المصبوبة من سلسلة WS-V من Mitsubishi Electric في نطاق حجم الإطار 30A-63A لتكوينات 2 قطب.كل حزمة تتضمن غطاءين ولوحتين، توفر حماية نهائية كاملة لكلا القطبين من مفك واحد.
| رقم الجزء | TCL-05SV2 |
| الوظيفة | غطاء كبير للمحطة |
| سلسلة متوافقة | Mitsubishi WS-V سلسلة MCCB |
| حجم الإطار المتوافق | 30A - 63A |
| عدد القطب | 2-قطب |
| المحتوى | 2 * أغطية، 2 * لوحات الختم |
| اللون | الأبيض |
| العرض | 50 ملم |
| الطول | 25 ملم |
| عمق | 65.5 ملم |
| طريقة التثبيت | لا يوجد أداة |
| المواد | البلاستيك (مواد عازلة مع تصنيف UL) |
أجهزة الكسر المكشوفة تشكل مخاطر كهربائية كبيرة في ألواح التوزيع وخزانات التحكم.TCL-05SV2 يزيل هذا الخطر من خلال توفير علبة بلاستيكية مثبتة على منطقة المحطة، حماية الموظفين من الاتصال العرضي مع الموصلات المزودة بالطاقة ومنع الجسر بواسطة الأدوات أو الحطام الموصل.
يضمن تصميم "ميتسوبيشي" للوضع السريع وسهولة الوصول إلى الصيانة دون أدوات أو مصاصات منفصلة.
قم بمواءمة الغطاء مع منطقة محطة المقطع والضغط بثبات حتى تتفاعل ملامح الاحتفاظ مع ثقوب التثبيت المعدة مسبقاً في غلاف المقطع.
إدخال طرف مفك المسامير في الفجوة في إشارة الاحتفاظ، الانحراف إلى الداخل لتحرير الارتباط، وإمالة الغطاء حرة. نقطة اتصال الأداة على الإشارة البلاستيكية،ليس على المكونات الحية.
"05" في TCL-05SV2 يتوافق مع نطاق الإطار 30A-63A. تتطلب الإطارات الكبيرة غطاءً مختلفًا: TCL-1SV2 للإطارات 100A-125A ، TCL-2SV2 للإطارات فوق 125A.
مؤخرة "V2" تشير إلى التوافق بين القطبين. بالنسبة للكاسحات الثلاثية القطب في نفس حجم الإطار ، استخدم TCL-05SV3.
يشير TCL إلى غطاء كبير للمحطة؛ TCS يشير إلى غطاء صغير للمحطة. البديل الخيارية للغطاء الصغير لنفس مجموعة الإطار والعصا هو TCS-05SV2.
كلاهما يغطي مفاصل سلسلة WS-V ذات القطبين في حجم الإطار 30A-63A. يشير TCL إلى غطاء كبير للمحطة يوفر تغطية أكبر لمنطقة المحطة لقطع عرضية أكبر للموصل ،في حين أن TCS تشير إلى أقل، تغطية أضيق للمنشآت ذات المساحة المحدودة.
تم تصميم TCL-05SV2 للكاسحات ذات القطبين ، في حين أن TCL-05SV3 تغطي تكوينات ذات 3 قطبين في نفس نطاق الإطار 30A-63A. لن تناسب غطاء 2 قطب بشكل صحيح كاسح 3 قطب ،ترك المحطات مفتوحة.
تم تحديد TCL-05SV2 لقطع الدوائر من سلسلة WS-V. مكابح تسرب الأرض من سلسلة NV داخل عائلة WS-V للمنتجات ونفس حجم الإطار متوافقة بشكل عام ،ولكن تأكد ضد وثائق التوافق من Mitsubishi قبل تركيب.
لا، غطاء الطرف يحتوي فقط على منطقة نهاية الموصل ولا يلامس آلية المكسر، عنصر التشغيل الحراري، أو الملف المغناطيسي.القدرة على الكسر، و منحنى الرحلة لا يتغير.
إدخل طرف مفك المسامير المفتوح بعناية في الفجوة في إشارة الاحتفاظ ، وانحرف إلى الداخل لتحرير الارتباط ، وتحرير الغطاء.دائما عزل وقفل خارج الدائرة قبل أداء أي عمل الوصول إلى المحطة.
