| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Mitsubishi |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | تي سي ال-05SV3 |

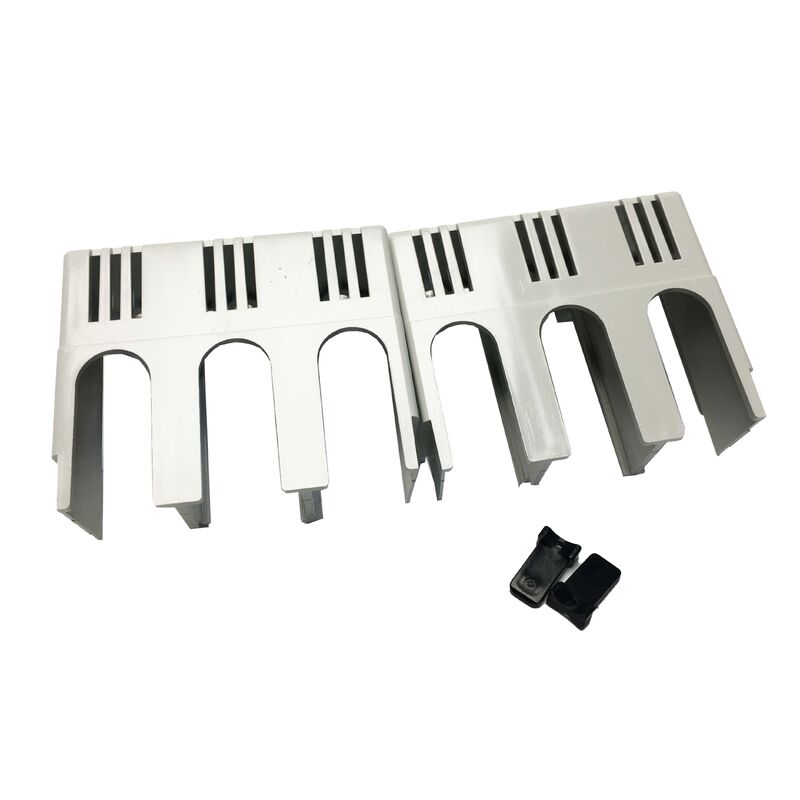

الـ"ميتسوبيشي تي سي إل-05SV3"هو غطاء كبير للمحطة المصممة لقطع الدوائر المصنوعة من الحاويات المصنوعة من سلسلة WS-V ، متوافقة مع كل من التكوينات ذات القطبين والثلاثة القطبين في نطاق الإطار 30A-63A.كل حزمة تتضمن غطاءين ولوحين اغلاق لحماية نهائية كاملة.
| المعلم | القيمة |
|---|---|
| رقم الجزء | TCL-05SV3 (TCL05SV3) |
| الوظيفة | غطاء كبير للمحطة |
| سلسلة متوافقة | Mitsubishi WS-V سلسلة MCCB |
| حجم الإطار | 30A - 63A |
| التوافق مع القطب | 2-قطب و 3-قطب |
| المحتوى | 2 × أغطية، 2 × لوحات الختم |
| اللون | الأبيض |
| الوزن | 0.1 كجم |
| التثبيت | لا يوجد أداة |
يوفر TCL-05SV3 توافقًا ثنائي القطب ، مما يجعله خيارًا متعدد الاستخدامات لمصنعي اللوحات الكهربائية.رقم جزء واحد يخدم كل من تركيبات مفككة الدوائر ذات القطبين وثلاثة القطبين في نطاق الإطار 30A-63A، والحد من متطلبات المخزون.
التصميم ذو الإجراء الواحد يسمح بالتركيب السريع دون أدوات أو أدوات الارتباط.هذا يزيل خطر سقوط الأجهزة في الأجزاء الحية أثناء التثبيت ويسمح بإعادة التثبيت الفوري إذا تم تحريكها عن طريق الخطأ أثناء أعمال الصيانة.
تغطية المحطة مثل TCL-05SV3 تساعد على تلبية متطلبات حماية المشغل وتغطية الأجزاء الحية بموجب المعايير بما في ذلك IEC 61439 لمجموعات أجهزة التبديل والتحكم منخفضة الجهد.أنها تمنع الاتصال العرضي مع المحطات الحية أثناء عمل اللوحات وصيانة.
يوفر الغطاء TCL (الكبير) عمقًا أكبر على المنطقة النهائية مقارنةً بغطاء TCS (الصغير) ، حيث يستوعب أقسامًا عرضية أكبر للموصلات (10 mm2 إلى 25 mm2) نموذجية للكاسحات المصنفة 30A-63A.هذا يضمن المقاعد المناسبة دون تدخل من الكابلات الكبيرة.
نماذج NF:NF32-SV، NF63-CV/SV/HV، NF125-CVF، NF63-HDV، NF125-HDV (3 قطب)
نماذج NV:NV32-SV، NV63-CV/SV، NV63-HV، NV125-CVF/SVF
يعمل TCL-05SV2 مع تكوينات القطبين فقط ، بينما يعمل TCL-05SV3 مع كلاهما.
لا. تحدد Mitsubishi أن غطاء الطرف لا يمكن تثبيته على أجهزة الكتلة الكهربائية (المحركية) بسبب هندسة الوصول إلى الطرف غير المتوافقة.
وباعتبارها ملحقات Mitsubishi المعتمدة، فإنها تساهم في تلبية متطلبات حماية المشغل بموجب معايير مثل IEC 61439 ولوائح الأسلاك الوطنية ذات الصلة.
