موغ 800-336-2112 تجميع حلقة الملف AC4598 حلقة الانزلاق
مستخدمة، 1.5 بوصة الحفرة، 10A لكل دائرة، فرشاة الألياف، ما يصل إلى 250 RPM
لمحة عامة عن المنتج

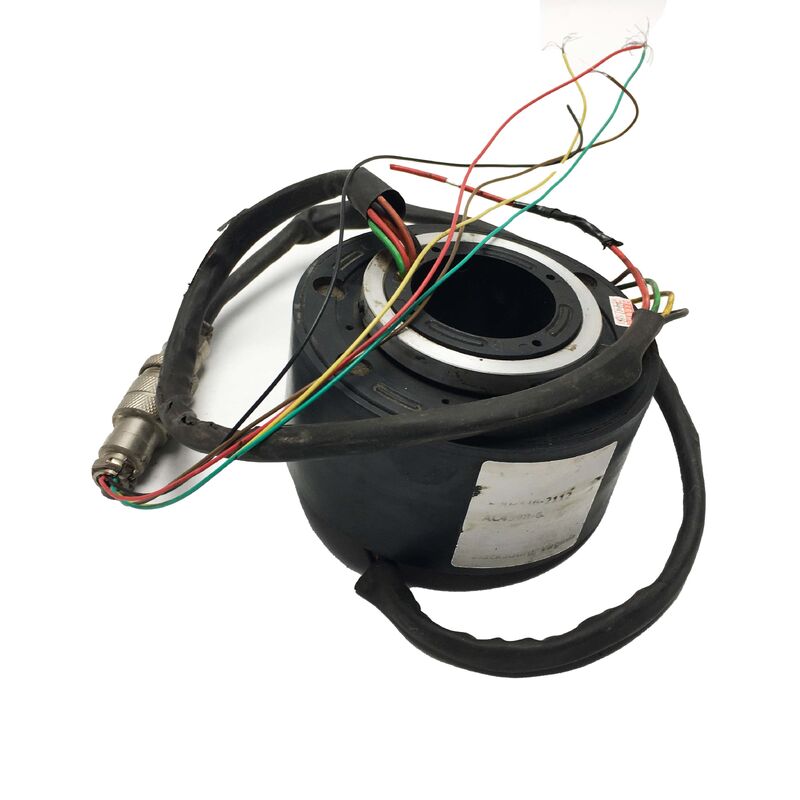

هذه القائمة هي لمجموعة حلقات الملفات المستخدمة Moog 800-336-2112 - حلقة انزلاق من سلسلة AC4598واحدة من أكثر منصات الحلقات المنزلقة الصناعية انتشارًا التي تنتجها مجموعة Moog Components (Litton Poly-Scientific سابقاً)تمت إزالة الوحدة من الخدمة السابقة ويتم تقديمها كفائض اختبار أو مخزون تبادل.
الجمعية تمر دوائر الطاقة والإشارة عبر واجهة دوارة باستمرار من خلال ثقب مركزي 1.5 بوصة، مما يسمح خطوط هيدروليكية، الأنابيب الهوائية،أو عمود مركزي يمر عبر المركز بينما تدور الاتصالات الكهربائية بحرية دون التواء أو تراكم الإجهاد الميكانيكي.
المواصفات الرئيسية
| رقم الجزء |
800-336-2112 |
| عائلة المنتجات |
سلسلة AC4598 |
| قطر الحفرة |
1.5 بوصة (38.1 ملم) |
| التيار في الدوائر |
10 أ |
| تصنيف الجهد |
ما يصل إلى 600 VAC |
| خيارات الدوائر |
6، 12، 18 أو 24 دائرة |
| السرعة القصوى (القياسية) |
250 دورة في الدقيقة باستمرار |
| تكنولوجيا الاتصال |
فرشاة الألياف |
| مقياس سلك الرصاص |
16 AWG |
| طول الأسلاك الرصاصية (المعيار) |
12 بوصة |
| التثبيت |
عقدة طوق قياسية؛ شاشة اختياري |
| القياس الخارجي (خيار الجهاز) |
5 بوصات (127 ملم) |
| الختم |
الختم ضد الرذاذ (مقاومة للغبار والرطوبة) |
| التوافق بين الإشارات |
البروتوكولات التناظرية والرقمية وحافلة البيانات |
| المصنع |
مجموعة موغ للمكونات |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
وظيفة حلقة الانزلاق عبر الحفرة
حلقة انزلاق تنتقل الطاقة الكهربائية والإشارات عبر واجهة دوارة دون حدود زاوية. تصميم ثنائي يحتوي على ثقب غير مسدود 1.5 بوصة يمر عبر محورها المركزي،تعمل كمرور لخطوط الضغط الهيدروليكية، أنابيب التغذية الهوائية، أو العمود المركزي الذي يجب أن يمر من دون اتصال كهربائي.
هذا التصميم يزيل الحاجة إلى تدوير الكابلات التي تتراكم الإرهاق وفي النهاية تتحطم، ويحل محلها مع الاتصالات الكهربائية المتداولة المصممة لملايين الدورات.
تكنولوجيا الاتصال بالفرشاة
يستخدم نظام الاتصال بالفرشاة الألياف حزم من الألياف الموصلة بشكل فردي التي تقف على سطح الحلقة الدوارة ، مما يخلق نقاط اتصال متعددة في وقت واحد.هذا التصميم يوفر العديد من المزايا الرئيسية:
- عمر خدمة مطول مع ارتداء ميكانيكي منخفض
- الحد الأدنى للضوضاء الكهربائية لنقل إشارة نظيفة
- لا توجد متطلبات للتشحيم
- تقريباً لا توجد إنتاج بقايا الارتداء
- مقاومة اتصال ثابتة على مدى عمر الخدمة
تكوين الدائرة ومتغيرات إكس-سفيكس
يتم شحن منصة AC4598 في تكوينات قياسية من 6 ، 12 ، 18 ، و 24 دائرة ، كل من 10 آمبرات. تشفر المتغيرات X-suffix (459806X028 ، 459812X142 ، وما إلى ذلك) عدد الدوائر المحددة ، وتكوين الرصاص,ترتيب التثبيت، الختم، وطول الرصاص.
عند استبدال الوحدات القائمة ، يضمن التطابق مع إضافة X الكاملة التوافق مع التشغيل الأصلي وتكوينات التثبيت.
التطبيقات الصناعية
AC4598/800-336-2112 يخدم مجموعة واسعة من المعدات الصناعية الدوارة بما في ذلك:
- جداول المؤشر الدوارة
- طوافات الكابلات للسيارات الصناعية
- أجهزة تحديد المواقع لحام
- أجهزة التعبئة والتغليف ذات الكاروسيلات الدورية
- أنظمة التقط الصفائح مع منصات دوارة
- مراكز التصنيع من نوع البرج
- معدات تحكم العملية مع أجهزة استشعار دوارة
فوائد الوحدات المستخدمة
توفر وحدات Moog AC4598 المستعملة حلًا فعالًا من حيث التكلفة لاستعادة أو ترقية الأنظمة دون الوقت أو تكلفة طلبات OEM الجديدة.التصميم القوي وتكنولوجيا فرشاة الألياف توفر عمر خدمة متبقي كبير حتى بعد الاستخدام السابق الممتد عند تشغيلها ضمن المواصفات.
الأسئلة الشائعة
س1: ما هو الفرق بين رقم الجزء 800-336-2112 وسم AC4598؟
AC4598 هو تسمية عائلة منتجات Moog لهذه المنصة الحلقة المنزلقة. 800-336-2112 هو رقم جزء مجموعة Moog Components لنفس عائلة المنتجات.كلاهما يشير إلى نفس 1.5 بوصة، 10A سلسلة حلقات فرشاة الألياف.
س2: كم عدد الدوائر التي يدعمها 800-336-2112، وما هو الحد الأقصى للتيار والجهد؟
يدعم AC4598/800-336-2112 6, 12, 18 أو 24 دائرة ، كل منهما معتمد لـ 10 آمبرات. يصل تصنيف الجهد إلى 600 VAC لكل دائرة. يمكن للدارات أن تحمل طاقة AC أو DC ، إشارات تناظرية ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إشارات متغيرة ، إأو إشارات بيانات رقمية.
س3: هل تتطلب تقنية فرشاة الألياف صيانة أو تزيين؟
لا، تكنولوجيا الاتصال بالفرشاة لا تتطلب التشحيم، وهي واحدة من المزايا الرئيسية للمصمم على حلقات الزحف المعدنية التقليدية.الصيانة تقتصر على الفحص الدوري لمجموعة الاتصال وحالة الأسلاك الرصاصية.
السؤال 4: هل يمكن أن تمر خطوط هيدروليكية أو أنابيب هوائية عبر فتحة 1.5 بوصة أثناء تشغيل حلقة الانزلاق؟
أجل، هذا هو الغرض من تصميم الحفرة، الحفرة غير المحجوبة التي تبلغ 1.5 بوصة تسمح بخطوط الضغط الهيدروليكي، أنابيب التغذية الهوائيةأو عمود ميكانيكي مركزي يمر من خلال مركز التجميع في حين أن حلقة الانزلاق تدور بشكل مستقل حوله.
س5: كيف يجب تقييم جهاز 800-336-2112 المستخدم قبل التثبيت؟
فحص الأسلاك الرصاصية لتعطيل الضرر، والتحقق من السطح الداخلي من خلال الحفرة لتحديد التشنجات أو النقاط، وتدوير التجميع يدويا للتحقق من سلاسة اللوحة،وقياس مقاومة الاتصال على كل دائرةيقدم اختبار المقعد الذي يربط حمولة معروفة بكل دائرة أثناء تدوير التجميع التحقق الأكثر موثوقية.
