| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Mitsubishi |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | NF63-SV 3P60A |
الطراز:NF63-CVالتكوين:3-قطب، 60A، 440V، 5kA في 400V، سفر حراري مغناطيسي ثابت

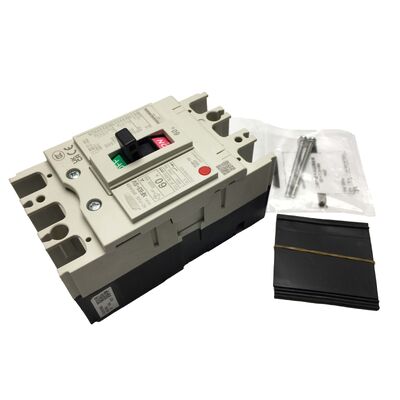

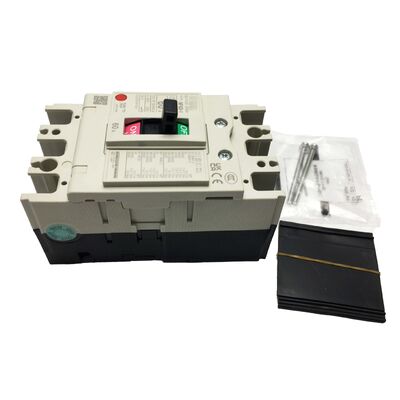

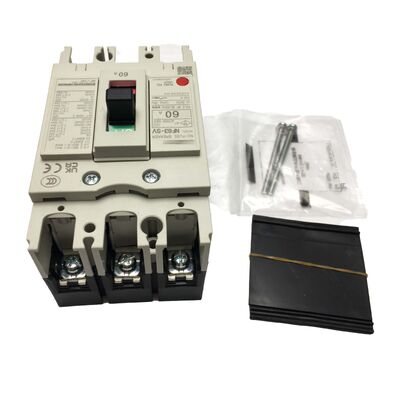

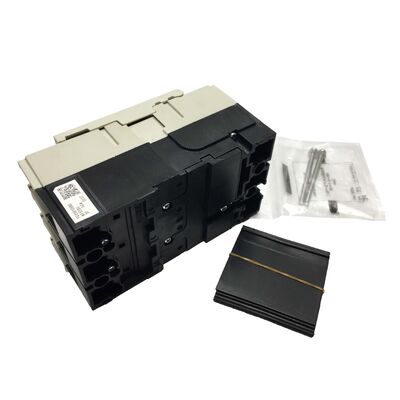

ميتسوبيشي NF63-CV هو مفك الدوائر المصبوب في الدرجة الاقتصادية من سلسلة ميتسوبيشي إلكتريك اليابانية ، تم تكوينها لتشغيل 60A من التيار المسموح به في جسم 3 قطب.
مع تصنيف إطار 60AF، وحدة رحلة 60AT، وجهد العزل المسمى 440 فولت، وقدرة قطع الدائرة القصيرة 5kA في 400 فولت، فإنه يوفر حماية موثوقة للدوائر فرع المحرك،تطبيقات المغذيات، وأنظمة توزيع عامة حيث تخضع تيارات الخطأ لحدود انقطاع الفئة الاقتصادية.
يعكس تسمية "NF" (بدون فيوز) مبدأ التصميم الأساسي للمقطع: فهي توفر حماية من التيار الزائد والدائرة القصيرة دون الحاجة إلى فيوز قابلة للاستبدال.يتم إعادة تشغيل NF63-CV ميكانيكياً بعد الإطلاق، استعادة حماية الدائرة فورا دون استبدال المكونات.
| نموذج المنتج | NF63-CV |
| فئة المنتج | الهيئة الوطنية للاستثمار (الاقتصاد) |
| السلسلة | سلسلة اليابان |
| البولنديين | 3-قطب (3P) |
| التيار المسموح به | 60A |
| تقييم الرحلة | 60 AT |
| تصنيف الإطار | 60 AF |
| الجهد العازل الاسمي (Ui) | 440 VAC |
| الجهد القياسي للاندفاع (Uimp) | 6 كيلو فولت |
| قدرة الكسر (Icu) عند 200/230 فولت | 7.5 kA |
| قدرة الكسر (Icu) عند 380/400/415 فولت | 5 kA |
| قدرة الكسر (Icu) عند 440 فولت | 2.5 kA |
| نوع وحدة الرحلة | مقناطيس حراري ثابت |
| نوع الاتصال | أجهزة التشغيل |
| معايير الامتثال | IEC 60947-2 / JIS C 8201 |
يتم تحسين سلسلة اليابان NF63-CV بجهد العزل المسمى 440 فولت للأنظمة الكهربائية من فئة 200 فولت و 400 فولت ،تغطي توزيع الطاقة الصناعية اليابانية والإمدادات الصناعية الدولية للطاقة الصناعية.
القدرة على كسر 5kA عند 400 فولت تجعلها مناسبة لألواح التوزيع الثانوية ، واللوحات الفرعية البعيدة ، والدوائر مع خطوط الكابلات التي تحد من طاقة الخطأ المتاحة.
مهمة:تأكيد أن تيار الخطأ المحتمل في نقطة التثبيت لا يتجاوز 5kA. للحصول على مستويات خطأ أعلى ، فكر في نماذج NF63-SV (7.5kA) أو NF63-HV (10kA).
